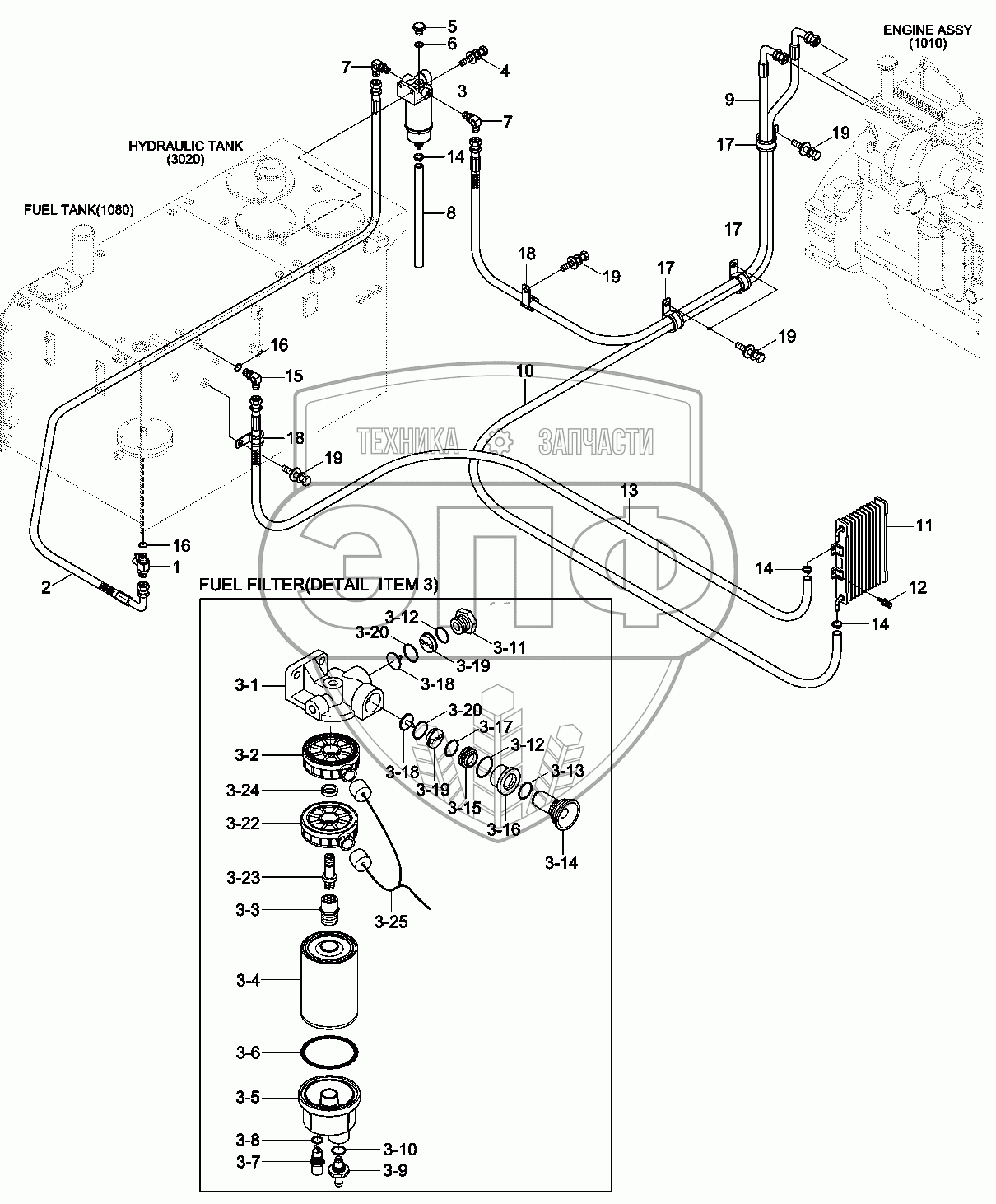

Каталог запасных частей к технике: Hyundai R330LC-9A. FUEL SYSTEM
1
10
11
12
13
14
14
14
15
16
16
17
17
17
18
18
19
19
19
19
2
3
3
3-1
3-10
3-2
3-22
3-23
3-24
3-25
3-3
3-4
3-5
3-6
3-7
3-8
3-9
4
5
6
7
7
8
9
3-11
3-12
3-12
3-13
3-14
3-15
3-16
3-17
3-18
3-18
3-19
3-19
3-20
3-20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11Q4-50010 | VALVE-FUEL CUT | Нет на складе | |
| 10 | 11QA-53020 | HOSE-FUEL | Нет на складе | |
| 11 | 11QB-41041 | COOLER-FUEL | Нет на складе | |
| 12 | S035-082026 | BOLT-W/WASHER | Нет на складе | |
| 13 | 11Q7-53020 | HOSE-FUEL | Нет на складе | |
| 14 | S520-017000 | CLAMP-HOSE | Нет на складе | |
| 15 | P020-110003 | ELBOW-90 | Нет на складе | |
| 16 | S631-018004 | O-RING | Нет на складе | |
| 17 | 31L7-10220 | CLAMP-TUBE | Нет на складе | |
| 18 | 31L7-10340 | CLAMP-TUBE INS | Нет на складе | |
| 19 | S037-101526 | BOLT-W/WASHER | Нет на складе | |
| 2 | 11Q9-50040 | HOSE-FUEL | Нет на складе | |
| 3 | 11NA-73000 | FUEL FILTER & W/S ASSY | Нет на складе | |
| 3 | 11NA-71001 | FUEL FILTER & W/S ASSY | Нет на складе | |
| 3-1 | 11NA-71010 | HEAD-FILTER | Нет на складе | |
| 3-10 | 11NA-71100 | O-RING | Нет на складе | |
| 3-2 | 11NA-71020 | HEATER-FUEL | Нет на складе | |
| 3-22 | 11NA-71020 | HEATER-FUEL | Нет на складе | |
| 3-23 | 11Q6-50100 | CONNECTOR | Нет на складе | |
| 3-24 | 11Q6-50110 | SPACER | Нет на складе | |
| 3-25 | 21Q8-23200 | HARNESS-FUEL WARMER | Нет на складе | |
| 3-3 | 11NA-71030 | CONNECTOR | Нет на складе | |
| 3-4 | 11NA-71041 | ELEMENT ASSY | Нет на складе | |
| 3-5 | 11NA-71050 | BOWL-CLEAR | Нет на складе | |
| 3-6 | 11NA-71060 | O-RING | Нет на складе | |
| 3-7 | 11NA-71070 | SENSOR | Нет на складе | |
| 3-8 | 11NA-71080 | O-RING | Нет на складе | |
| 3-9 | 11NA-71090 | VALVE-SCREW | Нет на складе | |
| 4 | S037-102526 | BOLT-W/WASHER | Нет на складе | |
| 5 | P210-101400 | PLUG-HEX | Нет на складе | |
| 6 | Y161-014001 | O-RING | Нет на складе | |
| 7 | 11N8-50060 | ELBOW-90 | Нет на складе | |
| 8 | 11N1-50040 | HOSE-DRAIN | Нет на складе | |
| 9 | 11QA-53010 | HOSE-FUEL | Нет на складе | |
| 3-11 | 11NA-71110 | PLUG-SCREW | Нет на складе | |
| 3-12 | 11NA-71120 | O-RING | Нет на складе | |
| 3-13 | 11NA-71130 | O-RING | Нет на складе | |
| 3-14 | 11NA-71140 | PUMP-BODY PRIMING | Нет на складе | |
| 3-15 | 11NA-71150 | PUMP-HEAD | Нет на складе | |
| 3-16 | 11NA-71160 | HOLDER | Нет на складе | |
| 3-17 | 11NA-71170 | O-RING | Нет на складе | |
| 3-18 | 11NA-71180 | PLATE-VALVE | Нет на складе | |
| 3-19 | 11NA-71190 | FRAME-VALVE | Нет на складе | |
| 3-20 | 11NA-71200 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
