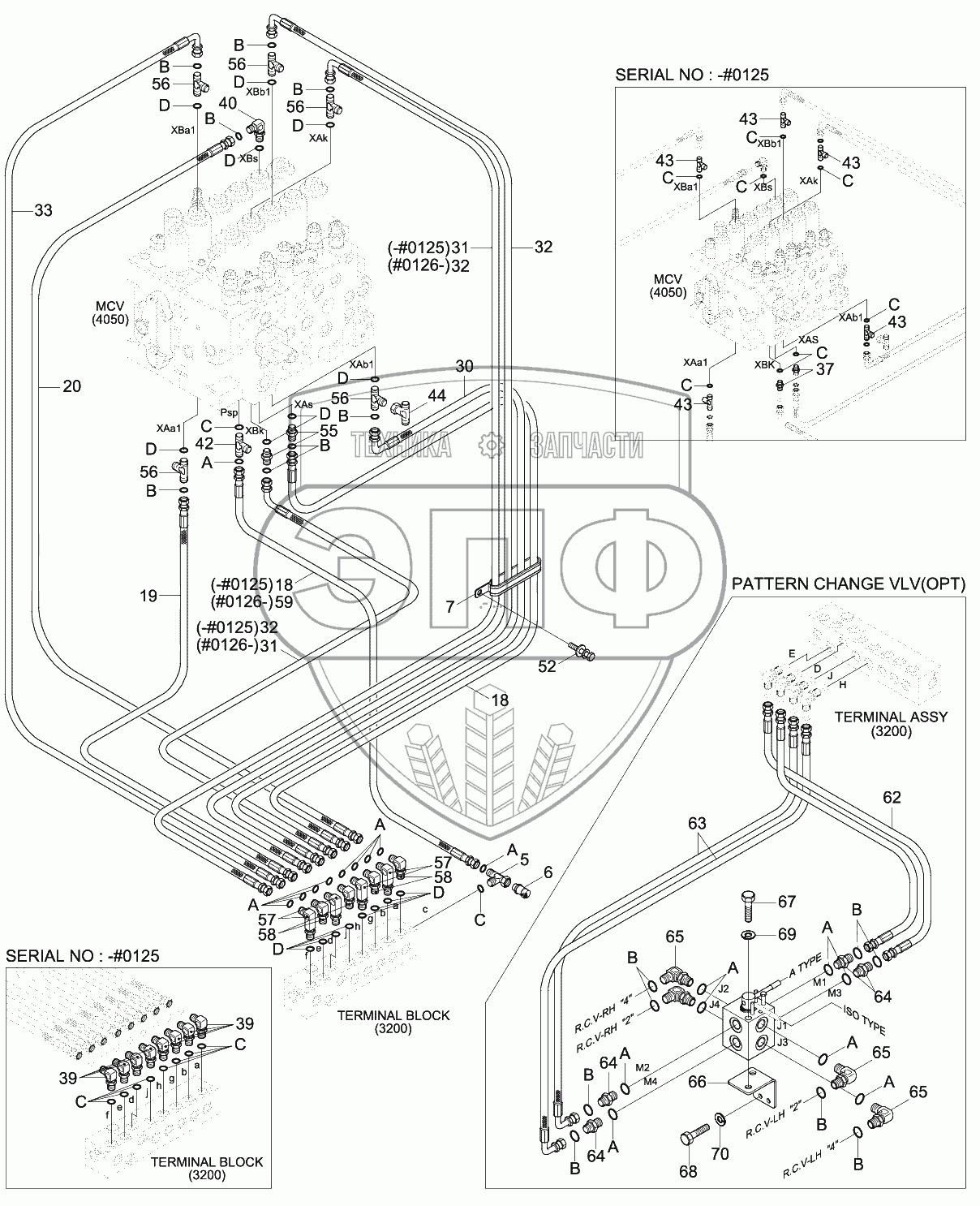

Каталог запасных частей к технике: Hyundai R210W-9. PILOT HYD PIPING (CONTROL 2)
18
18
19
20
30
31
31
32
32
32
33
37
39
39
40
42
43
43
43
43
43
44
5
52
55
56
56
56
56
56
57
57
58
58
59
6
62
63
64
64
64
65
65
65
66
67
68
69
7
70
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
B
B
C
C
C
C
C
C
C
C
C
C
C
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 18 | X400-042032 | Hose Assy-Synf, Orfs | Нет на складе | |
| 18 | X400-042032 | Hose Assy-Synf, Orfs | Нет на складе | |
| 19 | X400-042035 | Hose Assy-Synflex, Orfs | Нет на складе | |
| 19 | X400-062035 | HOSE ASSY-SYNF,ORFS | Нет на складе | |
| 20 | X400-042039 | Hose Assy-Synf,Orfs | Нет на складе | |
| 20 | X400-062039 | HOSE ASSY-SYNF ORFS | Нет на складе | |
| 30 | X420-042033 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 30 | X420-062033 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 31 | X420-042034 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 31 | X420-062034 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 32 | X420-042041 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 32 | X420-062041 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 33 | X420-042045 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 33 | X420-062045 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 37 | X500-110013 | CONNECTOR-ORFS | Нет на складе | |
| 39 | X520-110001 | ELBOW-90,ORFS | Нет на складе | |
| 40 | X520-110012 | ELBOW-90,ORFS | Нет на складе | |
| 40 | X520-110002 | ELBOW-90,ORFS | Нет на складе | |
| 42 | X820-045151 | TEE-R/TYPE,ORFS | Нет на складе | |
| 43 | X820-065151 | Tee-R/Type, Orfs | Нет на складе | |
| 44 | X840-515151 | Tee-R/Type, Swivel, Orfs | Нет на складе | |
| 44 | X840-525251 | TEE-R/TYPE,SWIVEL,ORFS | Нет на складе | |
| 5 | 31NA-22310 | Tee-Branch Type | Нет на складе | |
| 52 | S037-102026 | BOLT-W/WASHER | Нет на складе | |
| 55 | X500-110002 | CONNECTOR-ORFS | Нет на складе | |
| 56 | X820-065152 | TEE-R/TYPE,ORFS | Нет на складе | |
| 57 | 31N7-22100 | ELBOW-90,ORFS,LONG | Нет на складе | |
| 58 | X520-110011 | ELBOW-90,ORFS | Нет на складе | |
| 59 | X400-062032 | Hose Assy-Synf,Orfs | Нет на складе | |
| 6 | 31Q8-40520 | Sensor-Pressure | Нет на складе | |
| 6 | 31Q4-40620 | SENSOR-PRESSURE | Нет на складе | |
| 61 | 31N6-22050 | SELECTOR VLV-MULTIMODE | Нет на складе | |
| 62 | X400-042014 | Hose Assy-Synf,Orfs | Нет на складе | |
| 63 | X420-042010 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 64 | X500-110001 | CONNECTOR-ORFS | Нет на складе | |
| 65 | X520-110001 | ELBOW-90,ORFS | Нет на складе | |
| 66 | 31Q6-21100 | Bracket Wa | Нет на складе | |
| 67 | S015-080856 | BOLT-HEX | Нет на складе | |
| 68 | S017-100206 | Bolt-Hex | Нет на складе | |
| 69 | S403-08200B | WASHER-PLAIN | Нет на складе | |
| 7 | 31L7-10270 | CLAMP-TUBE | Нет на складе | |
| 70 | S403-10200B | WASHER-PLAIN | Нет на складе | |
| A | S631-011004 | O-RING | Нет на складе | |
| B | S631-014004 | O-RING | Нет на складе | |
| C | S621-011001 | O-RING | Нет на складе | |
| C | S621-011001 | O-RING | Нет на складе | |
| D | S621-012001 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
