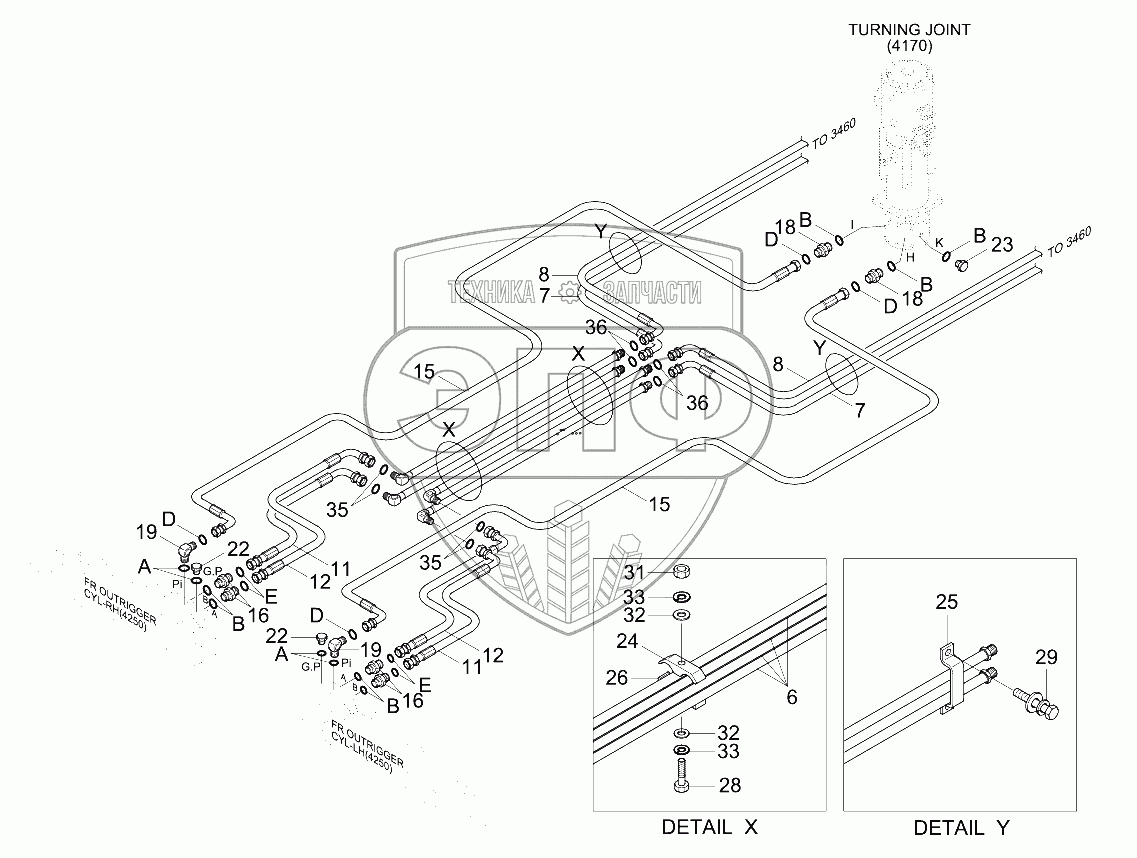

Каталог запасных частей к технике: Hyundai R210W-9. FRONT OUTRIGGER HYD PIPING (#0285-)
11
11
12
12
15
15
16
16
18
18
19
19
22
22
23
24
25
26
28
29
31
32
32
33
33
35
35
36
36
6
7
7
8
8
A
A
B
B
B
B
B
D
D
D
D
E
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 11 | P933-067011 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 12 | P933-067013 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 15 | P923-043050 | HOSE ASSY-ORFS 0X45 | Нет на складе | |
| 16 | X500-110002 | CONNECTOR-ORFS | Нет на складе | |
| 18 | X500-110013 | CONNECTOR-ORFS | Нет на складе | |
| 19 | X520-110001 | ELBOW-90,ORFS | Нет на складе | |
| 22 | P220-110102 | Plug-Hex | Нет на складе | |
| 23 | P220-110103 | PLUG-HEX | Нет на складе | |
| 24 | 31E4-3030 | Clamp-Pipe | Нет на складе | |
| 25 | 31EM-45320 | CLAMP-HOSE | Нет на складе | |
| 26 | 31EK-70490 | Spacer-Clamp | Нет на складе | |
| 26 | 31E4-31430 | Spacer-Clamp | Нет на складе | |
| 28 | S017-101206 | Bolt-Hex | Нет на складе | |
| 28 | S017-101056 | BOLT-HEX | Нет на складе | |
| 29 | S037-102026 | BOLT-W/WASHER | Нет на складе | |
| 31 | S205-101006 | NUT-HEX | Нет на складе | |
| 32 | S403-10100B | WASHER-PLAIN | Нет на складе | |
| 33 | S411-100006 | WASHER-SPRING | Нет на складе | |
| 35 | S621-012001 | O-RING | Нет на складе | |
| 36 | S621-014001 | O-RING | Нет на складе | |
| 6 | 31Q6-70060 | PIPE ASSY | Нет на складе | |
| 7 | P923-087033 | HOSE ASSY-ORFS 0X45 | Нет на складе | |
| 8 | P920-087032 | HOSE ASSY-ORFS 0X45 | Нет на складе | |
| A | S631-011004 | O-RING | Нет на складе | |
| B | S631-014004 | O-RING | Нет на складе | |
| D | S621-011001 | O-RING | Нет на складе | |
| E | S621-012001 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
