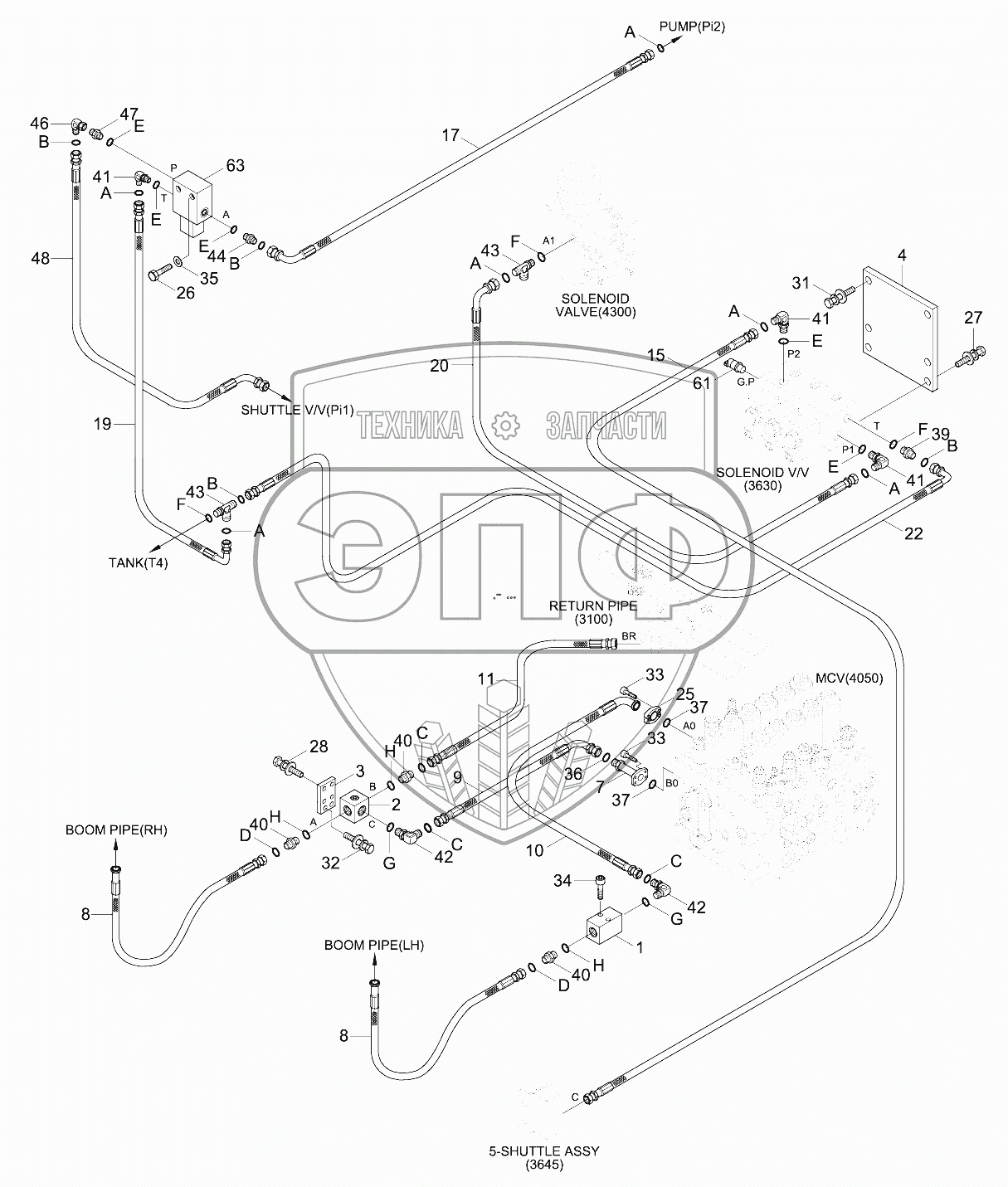

Каталог запасных частей к технике: Hyundai R210NLC-9. DOUBLE ACTING MAIN PIPING KIT 2
C
C
C
1
2
3
4
7
8
8
9
10
11
15
17
19
20
22
25
26
27
28
31
32
33
33
34
35
36
37
37
39
40
40
40
41
41
41
42
42
43
43
44
46
47
48
61
63
A
A
A
A
A
A
B
B
B
B
D
D
E
E
E
E
E
F
F
F
G
G
H
H
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| C | S621-021001 | O-RING | Нет на складе | |
| 31Q4-40620 | 31Q4-40620 | SENSOR-PRESSURE | Нет на складе | |
| D/ActMainPipingKit | D/ActMainPipingKit | D/Act Main Piping Kit | Нет на складе | |
| 1 | 31EM-91540 | JOINT ASSY-HOSE | Нет на складе | |
| 2 | 31EM-91620 | JOINT-3 WAY | Нет на складе | |
| 3 | 31E9-95010 | BRACKET-3 WAY JOINT | Нет на складе | |
| 4 | 31Q6-90450 | BRACKET-SOL VALVE | Нет на складе | |
| 7 | 32Q6-90491 | Pipe Wa | Нет на складе | |
| 8 | 31Q6-90480 | Hose Assy | Нет на складе | |
| 9 | P933-166016 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 10 | 32Q6-90470 | Hose Assy | Нет на складе | |
| 11 | P913-163022 | Hose Assy-Orfs 0x0 | Нет на складе | |
| 15 | P910-042060 | HOSE ASSY-ORFS 0X0 | Нет на складе | |
| 17 | P930-062011 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 19 | P930-042017 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 20 | P930-042038 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 22 | P930-062039 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 25 | P173-160104 | FLANGE-HYD,SPLIT | Нет на складе | |
| 26 | S015-060506 | Bolt-Hex | Нет на складе | |
| 27 | S035-082026 | BOLT-W/WASHER | Нет на складе | |
| 28 | S035-083026 | BOLT-W/WASHER | Нет на складе | |
| 31 | S037-122526 | BOLT-W/WASHER | Нет на складе | |
| 32 | S037-123526 | BOLT-W/WASHER | Нет на складе | |
| 33 | S109-100306 | BOLT-SOCKET | Нет на складе | |
| 34 | S109-120656 | BOLT-SOCKET | Нет на складе | |
| 35 | S403-06200B | WASHER-PLAIN | Нет на складе | |
| 36 | S621-021001 | O-RING | Нет на складе | |
| 37 | Y171-024004 | O-RING | Нет на складе | |
| 39 | X500-110002 | CONNECTOR-ORFS | Нет на складе | |
| 40 | X500-110021 | CONNECTOR-ORFS | Нет на складе | |
| 41 | X520-110001 | ELBOW-90,ORFS | Нет на складе | |
| 42 | X520-110005 | ELBOW-90,ORFS | Нет на складе | |
| 43 | X820-065251 | TEE-R/TYPE,ORFS | Нет на складе | |
| 44 | X500-110011 | CONNECTOR-ORFS | Нет на складе | |
| 46 | X850-525200 | ELBOW-90,SWIVEL,ORFS | Нет на складе | |
| 47 | 31N6-25070 | FILTER-LAST GUARD | Нет на складе | |
| 48 | P930-062035 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 61 | 31Q8-40520 | Sensor-Pressure | Нет на складе | |
| 63 | 31Q9-20130 | Eppr Valve | Нет на складе | |
| A | S621-011001 | O-RING | Нет на складе | |
| B | S621-012001 | O-RING | Нет на складе | |
| D | S621-025001 | O-RING | Нет на складе | |
| E | S631-011004 | O-RING | Нет на складе | |
| F | S631-014004 | O-RING | Нет на складе | |
| G | S631-029004 | O-RING | Нет на складе | |
| H | S631-038004 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
