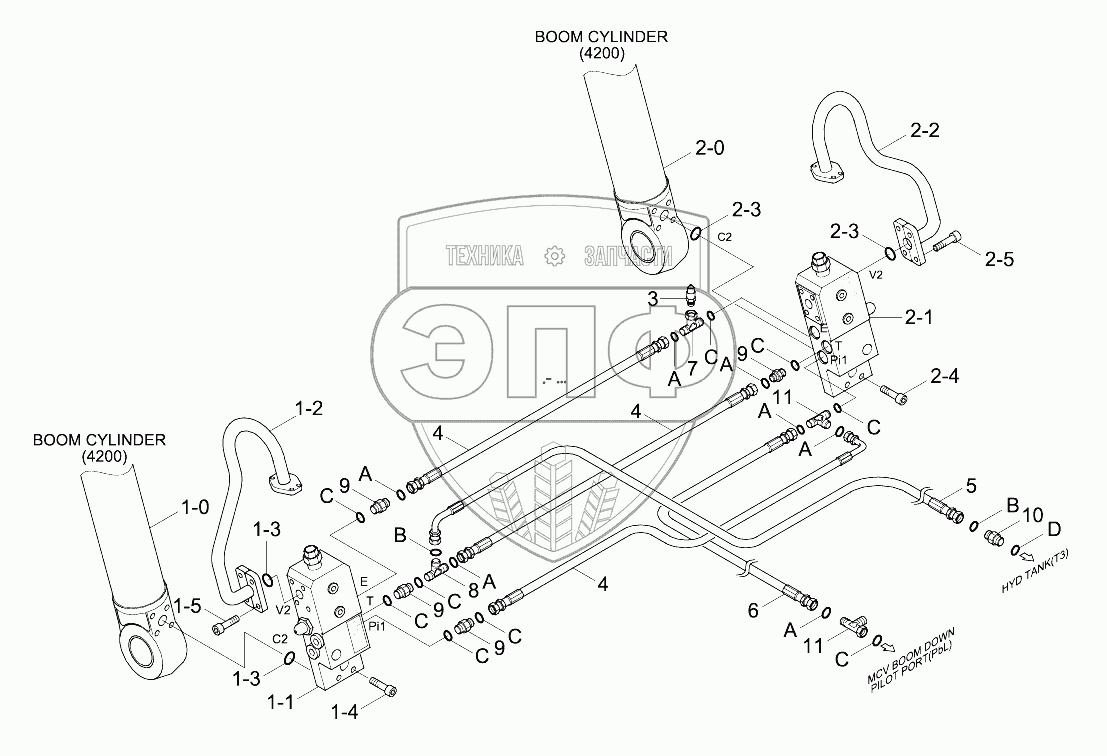

Каталог запасных частей к технике: Hyundai R210NLC-9. BOOM SAFETY LOCK SYSTEM
2-3
2-3
2-1
2-4
2-5
1-0
1-1
1-2
1-4
1-5
2
2-2
3
4
4
4
5
6
7
8
9
9
9
9
10
11
11
A
A
A
A
A
A
A
B
B
C
C
C
C
C
C
C
C
C
D
K1-3
K1-3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2-3 | Y171-019004 | O-RING | Нет на складе | |
| 2-1 | 31Q6-55010 | Valve-Safety Lock | Нет на складе | |
| 2-4 | S017-100506 | BOLT-HEX | Нет на складе | |
| 2-5 | S017-100456 | BOLT-HEX | Нет на складе | |
| 31Q4-40600 | 31Q4-40600 | SENSOR-PRESSURE | Нет на складе | |
| 31Q4-22170 | 31Q4-22170 | TEE-RUN TYPE | Нет на складе | |
| 1 | 31Q6-54110 | Boom Safe Lock Cyl-Lh | Нет на складе | |
| 1-0 | BoomCylSubAssy | Boom Cyl Sub Assy | Нет на складе | |
| 1-1 | 31Q6-55010 | Valve-Safety Lock | Нет на складе | |
| 1-2 | 31Y1-36300 | Pipe Assy-Bv,Lh | Нет на складе | |
| 1-4 | S017-100506 | BOLT-HEX | Нет на складе | |
| 1-5 | S017-100456 | BOLT-HEX | Нет на складе | |
| 2 | 31Q6-54120 | Boom Safe Lock Cyl-Rh | Нет на складе | |
| 2-2 | 31Y1-36310 | Pipe Assy-Bv,Rh | Нет на складе | |
| 3 | 31Q8-40500 | Sensor-Pressure | Нет на складе | |
| 4 | P930-049010 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 5 | P930-062060 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 6 | P910-042048 | Hose Assy-Orfs 0x0 | Нет на складе | |
| 7 | 31N4-22170 | TEE-RUN TYPE | Нет на складе | |
| 8 | 31N4-41140 | TEE-SWIVEL,ORFS | Нет на складе | |
| 9 | X500-110001 | CONNECTOR-ORFS | Нет на складе | |
| 10 | X500-110002 | CONNECTOR-ORFS | Нет на складе | |
| 11 | X820-045151 | TEE-R/TYPE,ORFS | Нет на складе | |
| A | S621-011001 | O-RING | Нет на складе | |
| B | S621-012001 | O-RING | Нет на складе | |
| C | S631-011004 | O-RING | Нет на складе | |
| D | S631-014004 | O-RING | Нет на складе | |
| K | 31Y1-29490 | Seal Kit | Нет на складе | |
| K1-3 | Y171-019004 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
