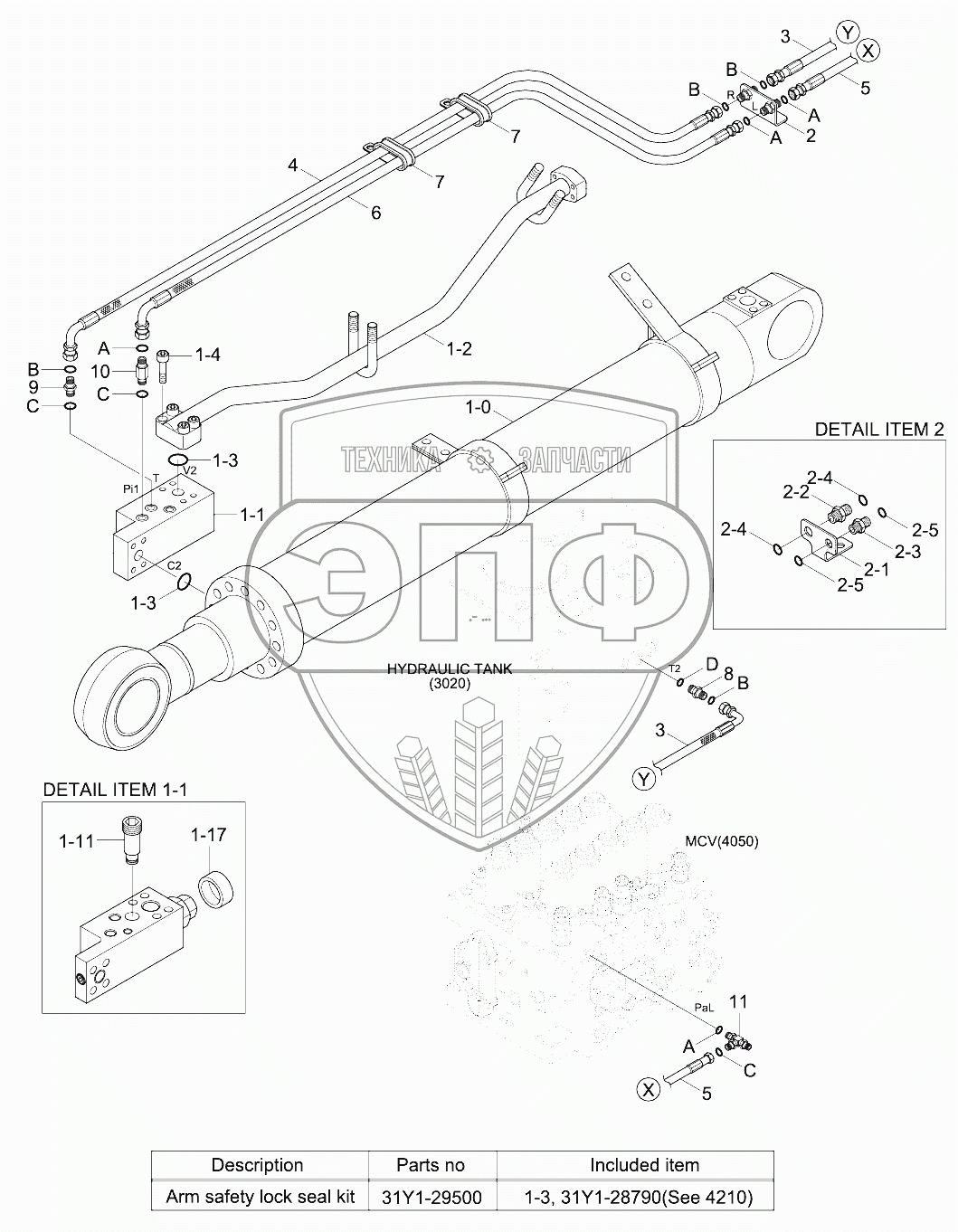

Каталог запасных частей к технике: Hyundai R210NLC-9. ARM SAFETY LOCK SYSTEM
A
A
A
A
B
B
B
B
1
1
1-0
1-1
1-1
1-2
1-4
1-11
1-17
2
2-1
2-2
2-3
2-4
2-4
2-5
2-5
3
3
4
5
5
6
7
7
8
9
10
11
C
C
C
D
K
K1-3
K1-3
K1-3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A | S621-011001 | O-RING | Нет на складе | |
| B | S621-012001 | O-RING | Нет на складе | |
| 1 | 31Q6-52131 | Arm Safety Lock Cyl | Нет на складе | |
| 1-0 | ArmCylSubAssy | Arm Cyl Sub Assy | Нет на складе | |
| 1-1 | 31Q6-55030 | Valve-Safety Lock | Нет на складе | |
| 1-2 | 31Y1-29520 | Pipe Assy | Нет на складе | |
| 1-4 | S107-120556 | BOLT-SOCKET | Нет на складе | |
| 1-11 | XKCH-00001 | Valve-Relief | Нет на складе | |
| 1-16 | XKCH-00006 | Seal-Kit | Нет на складе | |
| 1-17 | DCP-002A | Cap | Нет на складе | |
| 2 | 31Q6-90210 | TERMIANL ASSY | Нет на складе | |
| 2-1 | 31Q6-90221 | Bracket | Нет на складе | |
| 2-2 | X540-120002 | Connector-Orfs | Нет на складе | |
| 2-3 | X540-120001 | CONNECTOR-ORFS | Нет на складе | |
| 2-4 | S621-012001 | O-RING | Нет на складе | |
| 2-5 | S621-011001 | O-RING | Нет на складе | |
| 3 | P930-062056 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 4 | P930-062104 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 5 | P910-042030 | Hose Assy-Orfs 0x0 | Нет на складе | |
| 6 | P930-042104 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 7 | 31L7-10200 | CLAMP-TUBE | Нет на складе | |
| 8 | X500-110002 | CONNECTOR-ORFS | Нет на складе | |
| 9 | X500-110011 | CONNECTOR-ORFS | Нет на складе | |
| 10 | X511-104513 | CONNECTOR-LONG,ORFS | Нет на складе | |
| 11 | X820-045151 | TEE-R/TYPE,ORFS | Нет на складе | |
| C | S631-011004 | O-RING | Нет на складе | |
| D | S631-014004 | O-RING | Нет на складе | |
| K | 31Y1-29500 | Seal Kit | Нет на складе | |
| K1-3 | Y171-024004 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
