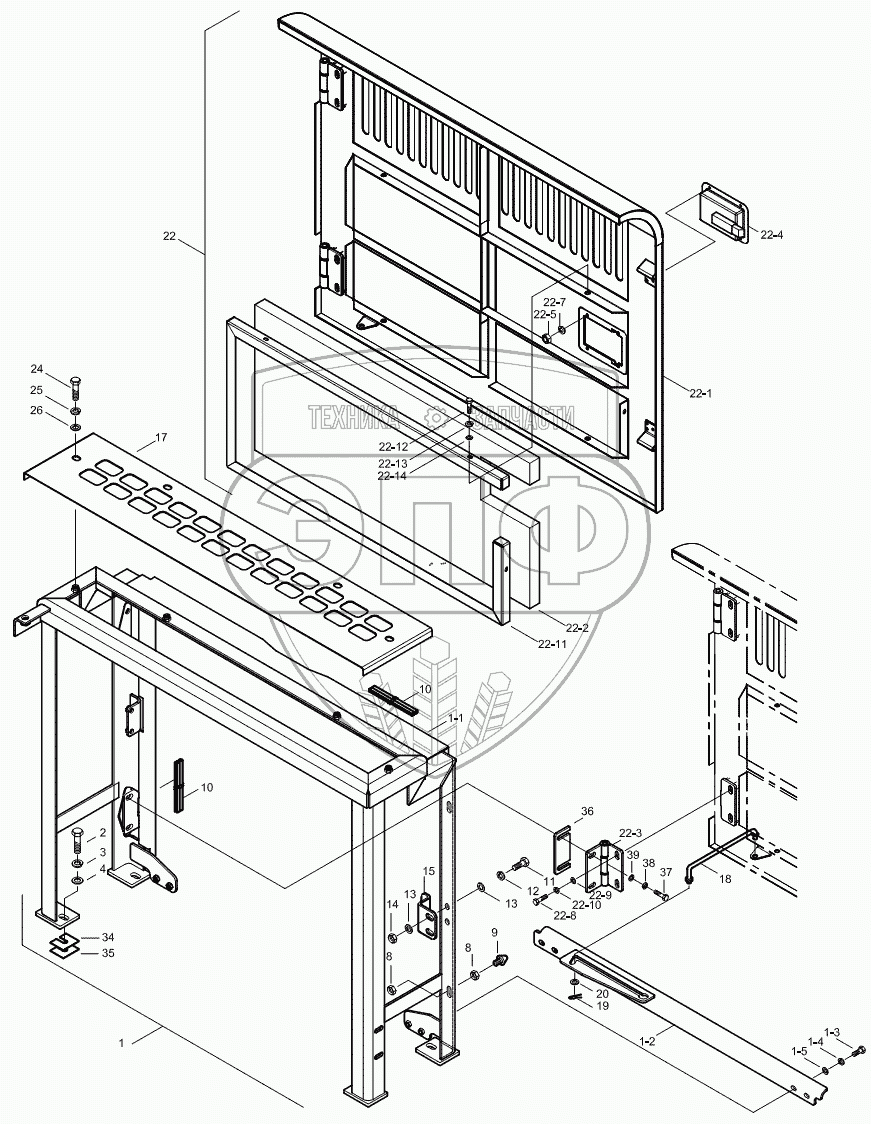

Каталог запасных частей к технике: Hidromek HMK 220LC-2. COWLING MOUNTING
1
1
1.1
1.1
1.2
1.3
1.4
1.5
2
3
4
8
8
9
10
10
11
12
13
13
14
15
15
17
17
18
19
20
22
22
22
22.1
22.1
22.1
22.2
22.2
22.3
22.4
22.4
22.5
22.7
22.8
22.9
22.10
22.11
22.11
22.12
22.13
22.14
24
25
26
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H341100203 | Support Ass'y, Rad. | Нет на складе | |
| 1 | H341140100 | Support Ass'y, Rad. | Нет на складе | |
| 1.1 | H341100303 | Support W.A., Rad. | Нет на складе | |
| 1.1 | H341140200 | Support W.A., Rad. | Нет на складе | |
| 1.2 | H341102401 | Bracket, W.A. | Нет на складе | |
| 1.3 | N01/0232138 | Bolt, Hex. | Нет на складе | |
| 1.4 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 1.5 | N03/0020111 | Washer, Pln. | Нет на складе | |
| 2 | N01/0232882 | Bolt, Hex. | Нет на складе | |
| 3 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 4 | N03/0100023 | Washer, Pln. | Нет на складе | |
| 8 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 9 | H341102900 | Stopper | Нет на складе | |
| 10 | 98Z020010 | Wheather Strip | Нет на складе | |
| 11 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 12 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 13 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 14 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 15 | H341103101 | Plate, Lock | Нет на складе | |
| 15 | H341103102 | Plate, Lock | Нет на складе | |
| 17 | H341105401 | Cover, Radiator | Нет на складе | |
| 17 | H341151500 | Cover, Radiator | Нет на складе | |
| 18 | H341105300 | B, Lock | Нет на складе | |
| 19 | N06/1002015 | Pin, Split | Нет на складе | |
| 20 | N03/0100020 | Washer, Pln. | Нет на складе | |
| 22 | H341108203 | Side Door Ass'y | Нет на складе | |
| 22 | H341148000 | Side Door Ass'y | Нет на складе | |
| 22 | H341148001 | Side Door Ass'y | Нет на складе | |
| 22.1 | H341108303 | Side Door Ass'y | Нет на складе | |
| 22.1 | H341148100 | Side Door Ass'y | Нет на складе | |
| 22.1 | H341148101 | Side Door Ass'y | Нет на складе | |
| 22.2 | H341109502 | Sponge | Нет на складе | |
| 22.2 | H341148500 | Sponge | Нет на складе | |
| 22.3 | H341128100 | Hinge | Нет на складе | |
| 22.4 | H343407601 | Lock Ass'y | Нет на складе | |
| 22.4 | H343407602 | Lock Ass'y | Нет на складе | |
| 22.5 | N02/5880026 | Nut, Hex. | Нет на складе | |
| 22.7 | N03/0100011 | Washer, Pln. | Нет на складе | |
| 22.8 | N01/0232438 | Bolt, Hex. | Нет на складе | |
| 22.9 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 22.10 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 22.11 | H341130101 | Sash, Sponge | Нет на складе | |
| 22.11 | H341148600 | Sash, Sponge | Нет на складе | |
| 22.12 | N01/0221478 | Bolt, Hex. | Нет на складе | |
| 22.13 | N03/1310008 | Washer, Spr. | Нет на складе | |
| 22.14 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 24 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 25 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 26 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 34 | H341114300 | Shim | Нет на складе | |
| 35 | H341114400 | Shim | Нет на складе | |
| 36 | H341114202 | Shim | Нет на складе | |
| 37 | N01/0232438 | Bolt, Hex. | Нет на складе | |
| 38 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 39 | N03/0100020 | Washer, Pln. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
