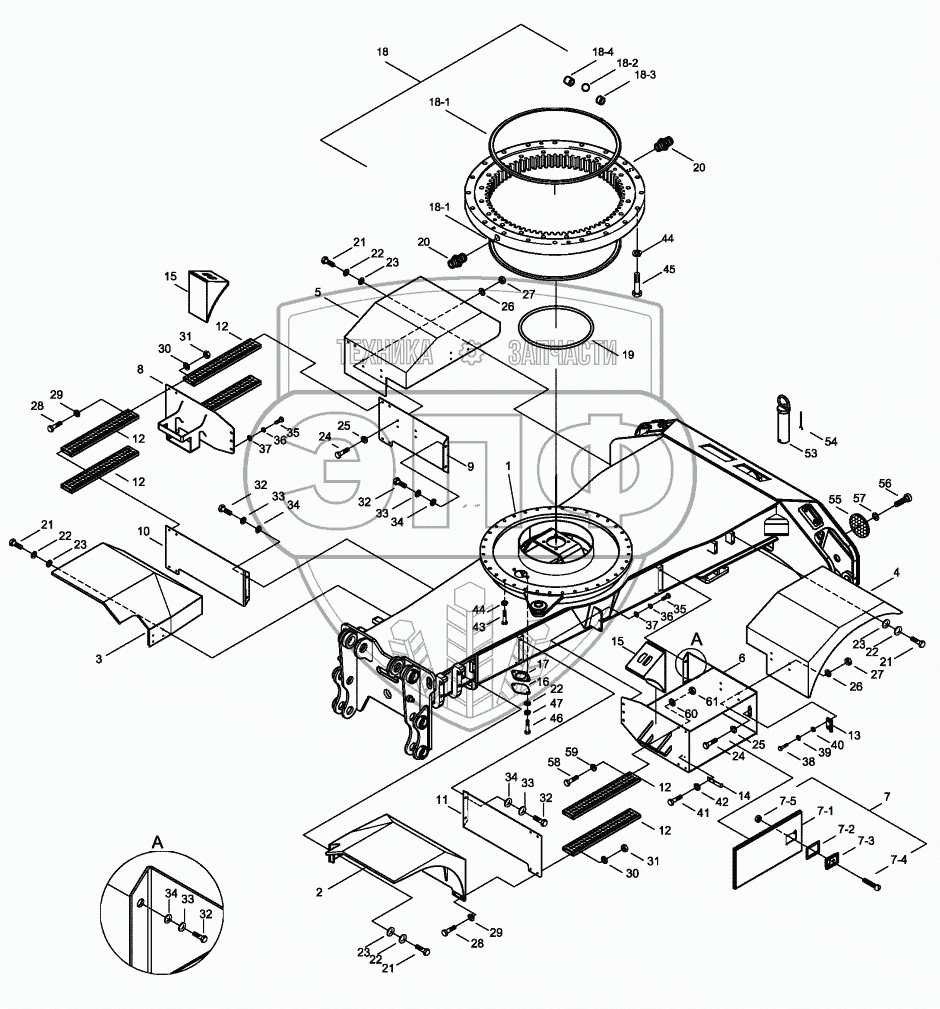

Каталог запасных частей к технике: Hidromek HMK 200W. LOWER FRAME MOUNTING
1
2
3
4
5
6
7
7-1
7-2
7-3
7-4
7-5
8
9
10
11
12
12
12
12
12
13
14
15
15
16
17
18
18-1
18-1
18-2
18-2
18-3
18-3
18-4
18-4
19
20
20
21
21
21
21
22
22
22
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
32
32
33
33
33
33
34
34
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
44
45
46
47
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H234000000 | Lower Frame W.A. | Нет на складе | |
| 2 | H234100100 | Fender W.A., Front, L/H | Нет на складе | |
| 3 | H234101300 | Fender W.A., Front, R/H | Нет на складе | |
| 4 | H234101600 | Fender W.A., Rear, L/H | Нет на складе | |
| 5 | H234102600 | Fender W.A., Rear, R/H | Нет на складе | |
| 6 | H234102800 | Tool Box W.A. | Нет на складе | |
| 7 | H234104300 | Cover, Tool Box W.A. | Нет на складе | |
| 7-1 | H234104400 | Cover | Нет на складе | |
| 7-2 | H343407500 | Plate, Support | Нет на складе | |
| 7-3 | H343407600 | Lock Assy | Нет на складе | |
| 7-4 | N01/1661862 | Bolt, Cylinder Head | Нет на складе | |
| 7-5 | N02/5880026 | Nut, Hex. | Нет на складе | |
| 8 | H234104500 | Screen | Нет на складе | |
| 9 | H234106900 | Screen | Нет на складе | |
| 10 | H234107000 | Screen | Нет на складе | |
| 11 | H234107100 | Screen | Нет на складе | |
| 12 | H234105200 | Foot Board | Нет на складе | |
| 13 | H234105300 | Lock Plate | Нет на складе | |
| 14 | H234105400 | Limitation Plate | Нет на складе | |
| 15 | H234105500 | Wheel Chock | Нет на складе | |
| 16 | H341201500 | Cover | Нет на складе | |
| 17 | H341201600 | Gasket | Нет на складе | |
| 18 | H344104800 | Swing Ring Assy | Нет на складе | |
| 18-1 | H349031001 | Seal, Swing Ring | Нет на складе | |
| 18-1 | H349031011 | Seal, Swing Ring | Нет на складе | |
| 18-2 | H349031002 | Ball, Swing Ring | Нет на складе | |
| 18-2 | H349031012 | Ball, Swing Ring | Нет на складе | |
| 18-3 | H349031004 | Support A, Swing R. | Нет на складе | |
| 18-3 | H349031014 | Support A, Swing R. | Нет на складе | |
| 18-4 | H349031005 | Support B, Swing R. | Нет на складе | |
| 18-4 | H349031015 | Support B, Swing R. | Нет на складе | |
| 19 | H344104900 | Seal, Grease | Нет на складе | |
| 20 | N08/1110000 | Grease, Nipple | Нет на складе | |
| 21 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 22 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 23 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 24 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 25 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 26 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 27 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 28 | N01/0232498 | Bolt, Hex. | Нет на складе | |
| 29 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 30 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 31 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 32 | N01/0233566 | Bolt, Hex. | Нет на складе | |
| 33 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 34 | H234106700 | Washer, Pln. | Нет на складе | |
| 35 | N01/0232822 | Bolt, Hex. | Нет на складе | |
| 36 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 37 | N03/0100023 | Washer, Pln. | Нет на складе | |
| 38 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 39 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 40 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 41 | N01/0231478 | Bolt, Hex. | Нет на складе | |
| 42 | N03/1310008 | Washer, Spr. | Нет на складе | |
| 43 | N01/0682018 | Bolt, Hex. | Нет на складе | |
| 44 | N03/1310016 | Washer, Spr. | Нет на складе | |
| 45 | N01/0391872 | Bolt, Hex. | Нет на складе | |
| 46 | N01/0671082 | Bolt, Hex. | Нет на складе | |
| 47 | N03/0100021 | Washer, Pln. | Нет на складе | |
| 53 | H234106000 | Pin | Нет на складе | |
| 54 | N06/0001140 | Pin, Split | Нет на складе | |
| 55 | H234106200 | Reflector | Нет на складе | |
| 56 | N01/5870314 | Bolt | Нет на складе | |
| 57 | N03/0720008 | Washer, Pln. | Нет на складе | |
| 58 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 59 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 60 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 61 | N02/3570206 | Nut, Hex. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
