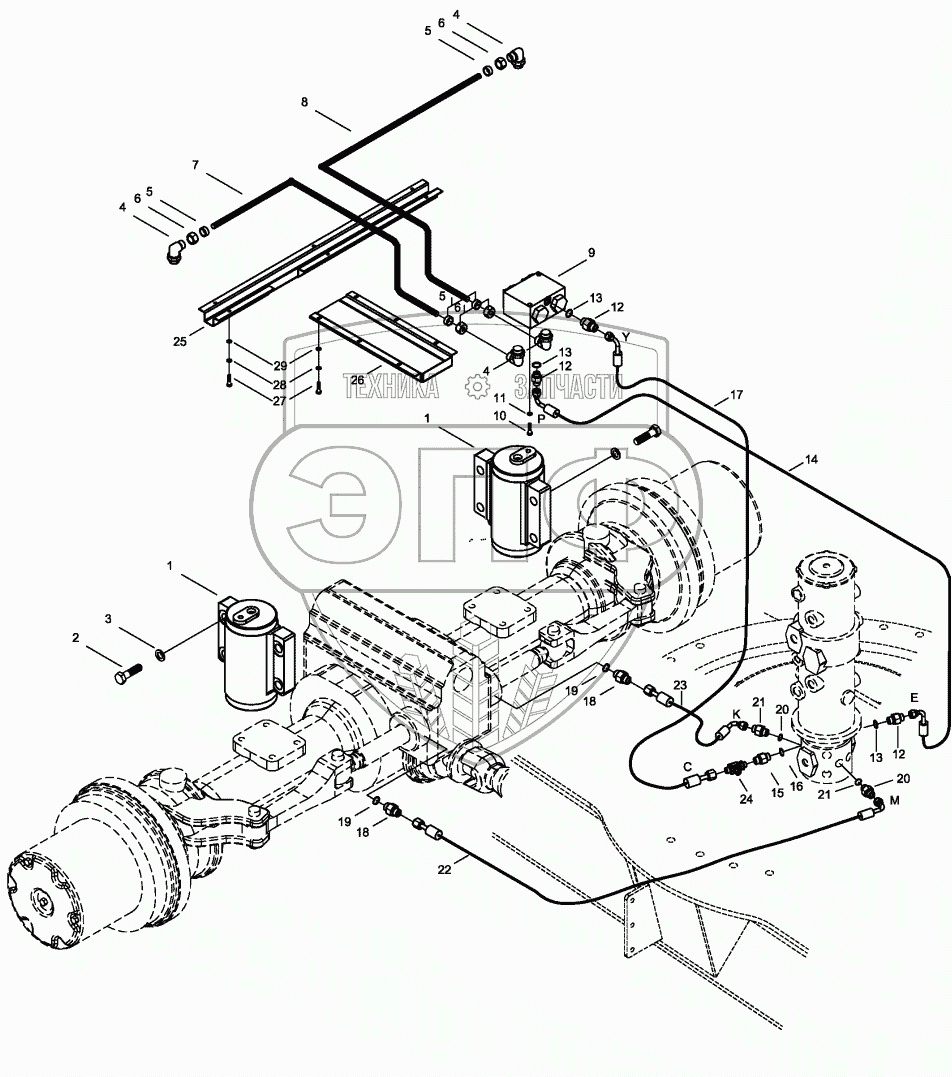

Каталог запасных частей к технике: Hidromek HMK 200W. LOWER FRAME HYDRAULIC MOUNTING

1
1
2
3
4
4
4
5
5
5
6
6
6
7
8
9
10
11
12
12
12
13
13
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
1 | H233100100 | Oscillating Cyl. | Нет на складе | |
2 | N01/0384686 | Bolt, Hex. | Нет на складе | |
3 | N03/1310017 | Washer, Spr. | Нет на складе | |
4 | N16/N910002 | Elbow | Нет на складе | |
5 | N18/3570192 | Ring | Нет на складе | |
6 | N17/3570192 | Nut | Нет на складе | |
7 | H233100200 | Pipe, L/H | Нет на складе | |
8 | H233100300 | Pipe, R/H | Нет на складе | |
9 | H233101100 | Valve, Lock | Нет на складе | |
10 | N01/0380494 | Bolt, Hex. | Нет на складе | |
11 | N03/1310010 | Washer, Spr. | Нет на складе | |
12 | N16/K114341 | Connector | Нет на складе | |
13 | N10/2001024 | O-Ring | Нет на складе | |
14 | 97S091232 | Hose | Нет на складе | |
15 | N16/K114348 | Connector | Нет на складе | |
16 | N10/2001322 | O-Ring | Нет на складе | |
17 | 97Q091230 | Hose Ass'y | Нет на складе | |
18 | N16/K220471 | Connector | Нет на складе | |
19 | N03/0000005 | Washer | Нет на складе | |
20 | N16/K114343 | Connector | Нет на складе | |
21 | N10/2001724 | O-Ring | Нет на складе | |
22 | 99Q093337 | Hose | Нет на складе | |
23 | 99Q093333 | Hose | Нет на складе | |
24 | H343202801 | Tee | Нет на складе | |
25 | H233101300 | Cover | Нет на складе | |
26 | H233101200 | Cover | Нет на складе | |
27 | N01/0231514 | Bolt, Hex. | Нет на складе | |
28 | N03/1310008 | Washer, Spr. | Нет на складе | |
29 | N03/0100013 | Washer, Pln. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
