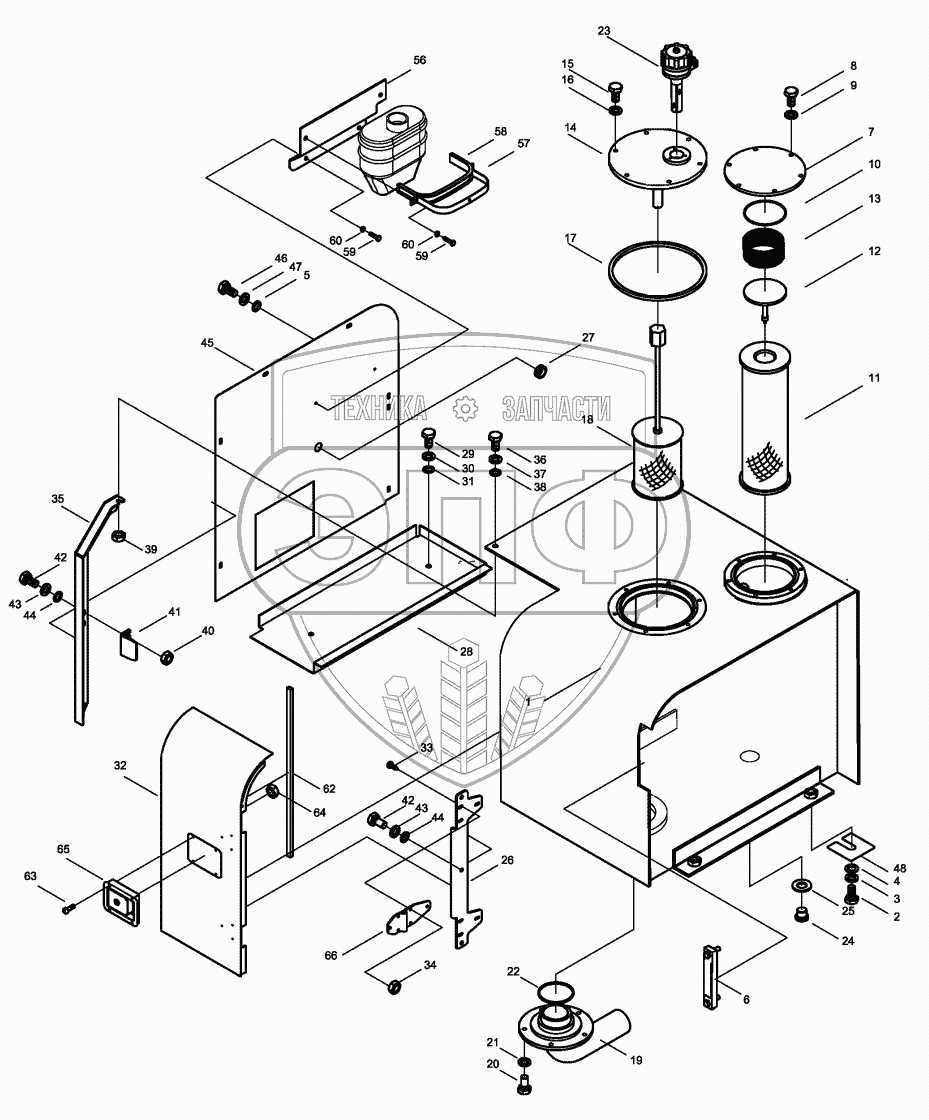

Каталог запасных частей к технике: Hidromek HMK 200W. HYDRAULIC TANK MOUNTING
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
56
57
58
59
59
59
60
60
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H343400202 | Tank W.A., Hydraulic | Нет на складе | |
| 1 | H343400201 | Tank W.A., Hydraulic | Нет на складе | |
| 2 | N01/0233590 | Bolt, Hex. | Нет на складе | |
| 3 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 4 | N03/0100027 | Washer, Pln. | Нет на складе | |
| 5 | N03/0100016 | Washer, Pln. | Нет на складе | |
| 6 | H343403601 | Gauge Level | Нет на складе | |
| 7 | H343403700 | Cover, Return | Нет на складе | |
| 8 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 9 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 10 | N01/2018957 | O-Ring | Нет на складе | |
| 11 | H343403801 | Filter Ass'y, Return | Нет на складе | |
| 12 | H343403900 | Valve, Check | Нет на складе | |
| 13 | H343404000 | Spring | Нет на складе | |
| 14 | H343404100 | Cover, Suction | Нет на складе | |
| 15 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 16 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 17 | N10/2022957 | O-Ring | Нет на складе | |
| 18 | H343404600 | Strainer Assy, Suc. | Нет на складе | |
| 19 | H233400100 | Pipe W.A., Suction | Нет на складе | |
| 20 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 21 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 22 | N10/2016457 | O-Ring | Нет на складе | |
| 23 | H343405800 | Air Breather | Нет на складе | |
| 24 | N16/X120002 | Plug | Нет на складе | |
| 25 | N10/2002234 | O-Ring | Нет на складе | |
| 26 | H343408401 | Support | Нет на складе | |
| 27 | 98Y010250 | Gromet | Нет на складе | |
| 28 | H343405902 | Cover | Нет на складе | |
| 29 | N01/0232078 | Bolt | Нет на складе | |
| 30 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 31 | N03/0100016 | Washer, Pln. | Нет на складе | |
| 32 | H343406800 | Door, W.A. | Нет на складе | |
| 33 | N01/0080182 | Bolt | Нет на складе | |
| 34 | N02/5900050 | Nut, Hex. | Нет на складе | |
| 35 | H343407800 | Support | Нет на складе | |
| 36 | N01/0232846 | Bolt, Hex. | Нет на складе | |
| 37 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 38 | N03/0100023 | Washer, Pln. | Нет на складе | |
| 39 | N02/3570242 | Nut, Hex. | Нет на складе | |
| 40 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 41 | H343408100 | Plate, Lock | Нет на складе | |
| 42 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 43 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 44 | N03/0100021 | Washer, Pln. | Нет на складе | |
| 45 | H343409101 | Cover | Нет на складе | |
| 46 | N01/0232114 | Bolt, Hex. | Нет на складе | |
| 47 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 48 | H343409500 | Shim | Нет на складе | |
| 56 | H343409800 | Tank Bracket | Нет на складе | |
| 57 | H343410000 | Clamp | Нет на складе | |
| 58 | H343410100 | Rubber | Нет на складе | |
| 59 | N01/0231478 | Bolt, Hex. | Нет на складе | |
| 59 | N01/0231478 | Bolt, Hex. | Нет на складе | |
| 60 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 60 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 61 | H343407300 | Hinge | Нет на складе | |
| 62 | H343407200 | Seal, Rubber | Нет на складе | |
| 63 | N01/1661862 | Bolt, Cylinder Head | Нет на складе | |
| 64 | N02/5880026 | Nut, Hex. | Нет на складе | |
| 65 | H343407600 | Lock Assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
