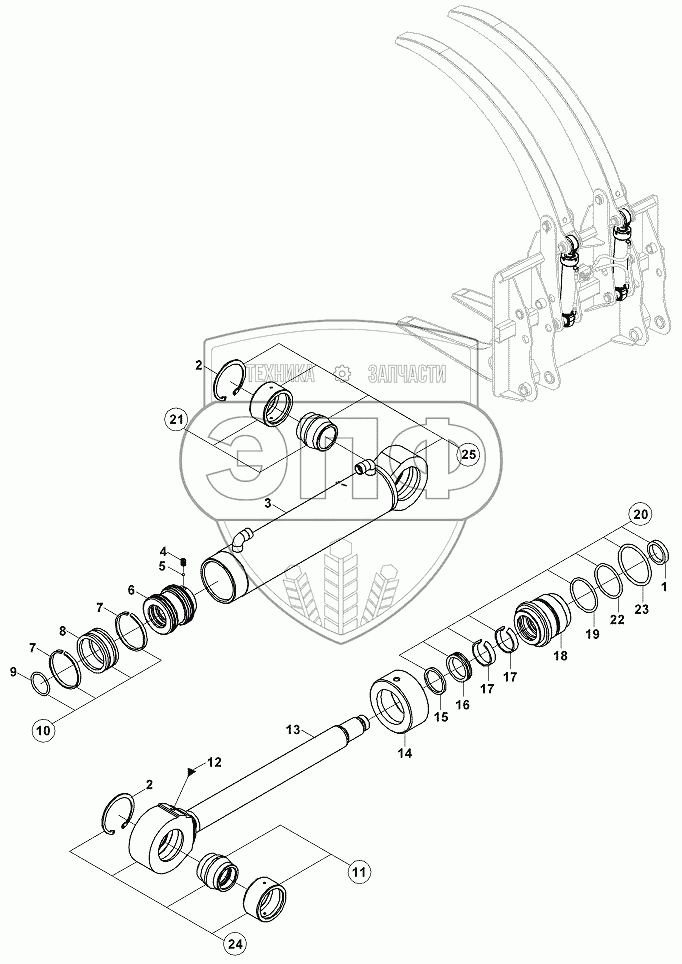

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA. LOG GRAPPLE CYLINDER
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 15420201 | 15420201 | CYLINDER ASS'Y, LOG GRAPPLE | Нет на складе | |
| 1 | N107405506 | BUFFER SEAL | Нет на складе | |
| 2 | N050220200 | Retaining ring | Нет на складе | |
| 3 | 20920561 | CYLINDER TUBE W.A. | Нет на складе | |
| 4 | N043120686 | Setscrew | Нет на складе | |
| 5 | N099001060 | Steel ball | Нет на складе | |
| 6 | 20120450 | Piston | Нет на складе | |
| 7 | N101657056 | Guide ring, piston | Нет на складе | |
| 8 | N103587000 | Seal, piston | Нет на складе | |
| 9 | N102004035 | O-ring, piston | Нет на складе | |
| 10 | S4880710 | Seal kit, piston | Нет на складе | |
| 11 | 20700410 | Radial, spherical plain bearing | Нет на складе | |
| 12 | N081210020 | Grease nipple | Нет на складе | |
| 13 | 20842030 | CYLINDER ROD W.A. | Нет на складе | |
| 14 | 20314070 | HEAD COVER | Нет на складе | |
| 15 | N104405013 | SEAL DUST | Нет на складе | |
| 16 | N105404805 | SEAL DUST | Нет на складе | |
| 17 | N100404597 | GUIDE RING, HEAD | Нет на складе | |
| 18 | 20214070 | HEAD, CYLINDER | Нет на складе | |
| 19 | N102006440 | O-ring, end cap | Нет на складе | |
| 20 | S4891210 | SEAL KIT, END CAP | Нет на складе | |
| 21 | 20700400 | Radial, spherical plain bearing | Нет на складе | |
| 22 | N102008030 | O-ring, end cap | Нет на складе | |
| 23 | N102006420 | O-RING | Нет на складе | |
| 24 | 208S0026 | CYLINDER ROD ASS'Y | Нет на складе | |
| 25 | 209S0083 | CYLINDER TUBE ASS'Y | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
