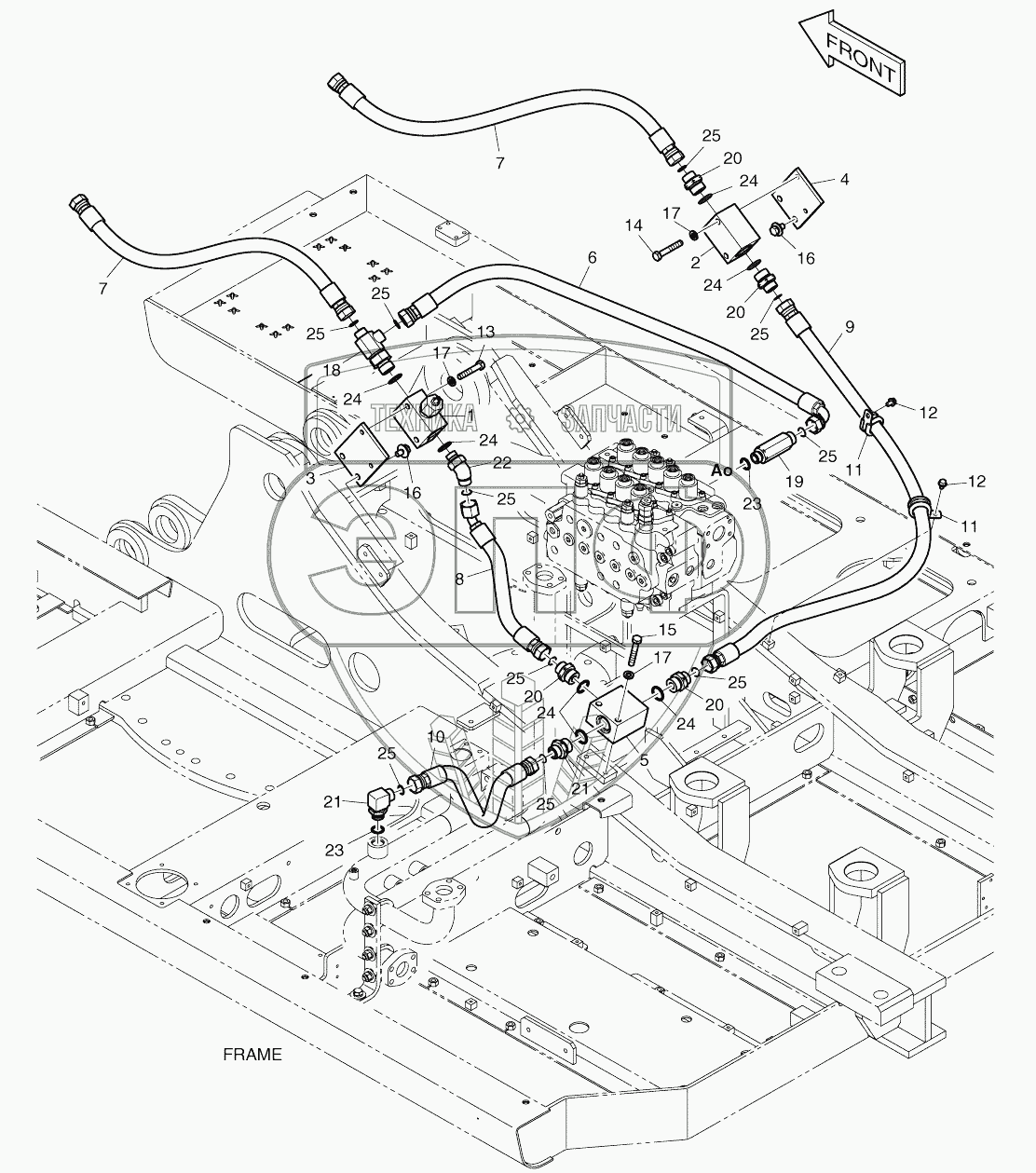

Каталог запасных частей к технике: Doosan DX140W. MAIN PIPING - ONE WAY (BREAKER)
420212-00679
K1002275B
1
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
14
15
16
16
16
16
17
17
17
18
19
20
20
20
20
21
21
22
23
23
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 420212-00679 | 420212-00679 | PIPING, BREAKER | Нет на складе | |
| K1002275B | K1002275B | BREAKER PIPING | Нет на складе | |
| 1 | 426-00267A | VALVE, RELIEF | Нет на складе | |
| 1 | 426-00267B | VALVE, RELIEF | Нет на складе | |
| 2 | 423-00193B | BLOCK | Нет на складе | |
| 3 | 195-02733B | BRACKET | Нет на складе | |
| 4 | 195-02732B | BRACKET | Нет на складе | |
| 5 | K1002868A | BLOCK | Нет на складе | |
| 6 | DS2013558 | HOSE | Нет на складе | |
| 7 | DS2011401 | HOSE | Нет на складе | |
| 8 | DS2012254 | HOSE | Нет на складе | |
| 9 | DS2011436 | HOSE | Нет на складе | |
| 10 | DS2011435 | HOSE ASSY, HYDRAULIC | Нет на складе | |
| 11 | 124-00208D5 | CLIP D32/M8 | Нет на складе | |
| 12 | K1001029 | BOLT | Нет на складе | |
| 13 | S0561066 | BOLT | Нет на складе | |
| 14 | S0561266 | BOLT | Нет на складе | |
| 15 | S0561366 | BOLT | Нет на складе | |
| 16 | DS0025019 | BOLT | Нет на складе | |
| 16 | DS0025018 | BOLT | Нет на складе | |
| 17 | S5102703 | WASHER;SPRING M10 | Нет на складе | |
| 18 | 2181-2293D2 | Tee | Нет на складе | |
| 19 | 2181-2627D4 | Adapter | Нет на складе | |
| 20 | 2181-2627D15 | ADAPTER | Нет на складе | |
| 21 | 2181-2628D1 | ELBOW | Нет на складе | |
| 22 | 2181-2816D6 | ELBOW | Нет на складе | |
| 23 | S8000231 | O-RING | Нет на складе | |
| 24 | S8000291 | O-RING | Нет на складе | |
| 25 | S8030121 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
