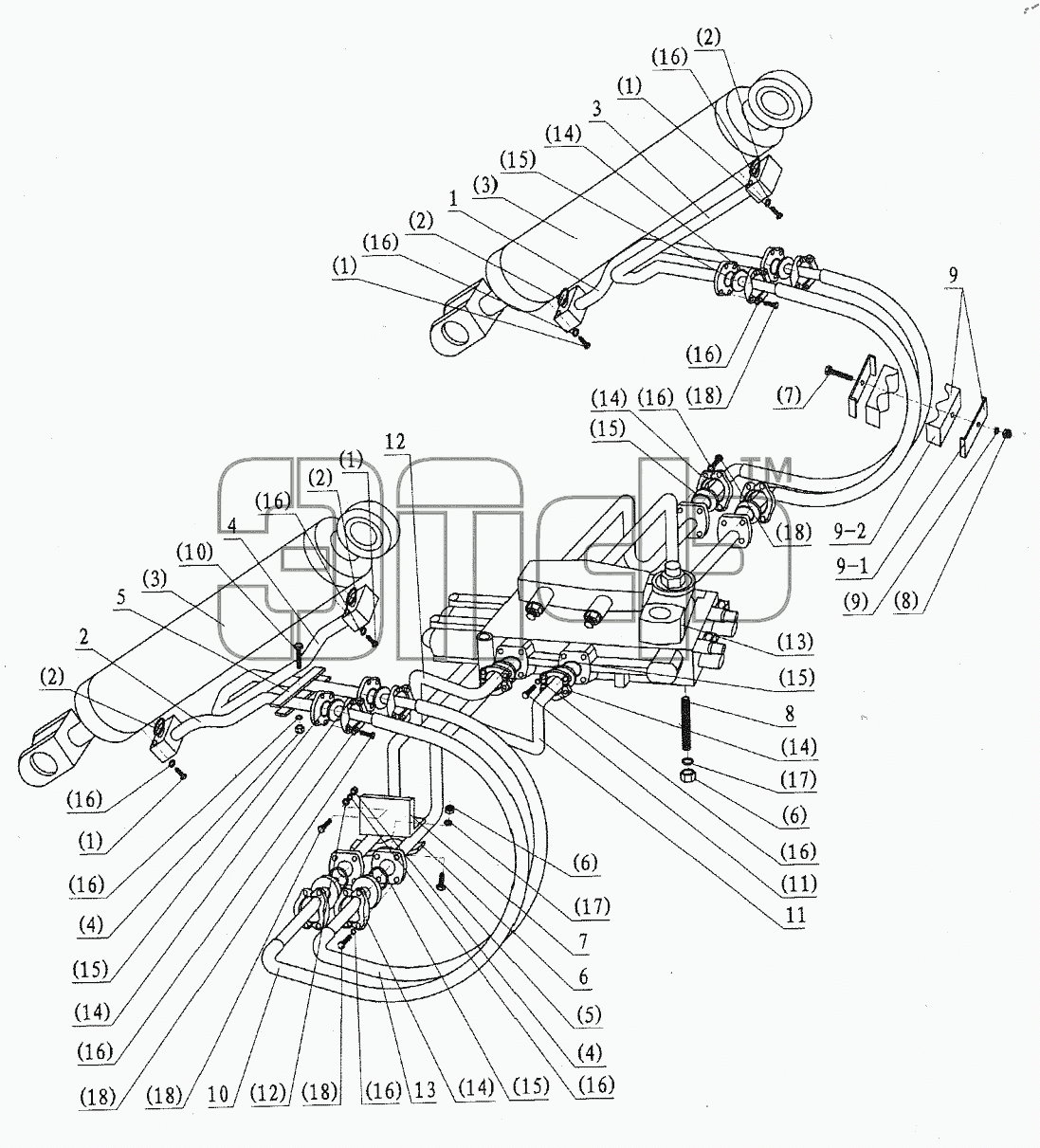

Каталог запасных частей к технике: ЧСДМ WL50. Линия подъемных гидроцилиндров (трубопроводы управления)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | DG956N1-06002 | Соединение с малой поршневой камерой г/ц подъема (П) | Нет на складе | |
| 2 | DG956N1-06001 | Соединение с малой поршневой камерой г/ц подъема (Л) | Нет на складе | |
| 3 | DG956N1-06004 | Соединение с поршневой полостью (большой камерой) г/ц подъема (П) | Нет на складе | |
| 4 | DG956N1-06003 | Соединение с поршневой полостью (большой камерой) г/ц подъема (Л) | Нет на складе | |
| 5 | ZL50G2-06054 | Скоба для крепления труб | Нет на складе | |
| 6 | ZL50G2-06050B | Скоба для крепления труб | Нет на складе | |
| 7 | ZL50FIII-06042A | Соединительная пластина | Нет на складе | |
| 8 | ZL50G2-06031 | Ходовой винт | Нет на складе | |
| 9 | ZL50G2-06047C | Скоба для крепления труб | Нет на складе | |
| 9-1 | ZL50G2-06047C-1 | Прижимная пластина | Нет на складе | |
| 9-2 | ZL50G2-06047C-2 | Установочная неподвижная пластина | Нет на складе | |
| 10 | 1455-62-19000 | Трубка соединительная с поршневой камерой г/ц подъема | Нет на складе | |
| 11 | ZL50G2-06034A | Соединение с большой клапанной камерой | Нет на складе | |
| 12 | ZL50G2-06035A | Соединение с малой клапанной камерой | Нет на складе | |
| 13 | 1455-62-18000 | Трубка соединительная с поршневой полостью | Нет на складе | |
| 1.1 | GB5783 M10x65 | Болт | Нет на складе | |
| 1.2 | GB3452.2 32.5x3.55 | Уплотнительное кольцо | Нет на складе | |
| 1.3 | DG956N-06600C | Подъемный цилиндр | Нет на складе | |
| 1.3 | DG956N-A06600D | Подъемный цилиндр | Нет на складе | |
| 1.3 | DG956N-B06600D | Подъемный цилиндр | Нет на складе | |
| 1.4 | GB6170 M10 | Гайка | Нет на складе | |
| 1.5 | GB5783 M12x55 | Болт | Нет на складе | |
| 1.6 | GB6170 M12 | Гайка | Нет на складе | |
| 1.7 | GB5783 M8x90 | Болт | Нет на складе | |
| 1.8 | GB6170 M8 | Гайка | Нет на складе | |
| 1.9 | GB93 8 | Пружинная шайба | Нет на складе | |
| 1.10 | GB5780 M10x55 | Болт | Нет на складе | |
| 1.11 | GB5783 M10x30 | Болт | Нет на складе | |
| 1.12 | GB95 10 | Шайба | Нет на складе | |
| 1.13 | DG958-06420 | Многоходовой клапан | Нет на складе | |
| 1.14 | 51H-20 | Разъемный фланец | Нет на складе | |
| 1.15 | GB3452.2 37.5x3.55 | Уплотнительное кольцо | Нет на складе | |
| 1.16 | GB93 | Пружинная шайба | Нет на складе | |
| 1.17 | GB93 | Пружинная шайба | Нет на складе | |
| 1.18 | GB5783 M10x35 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
