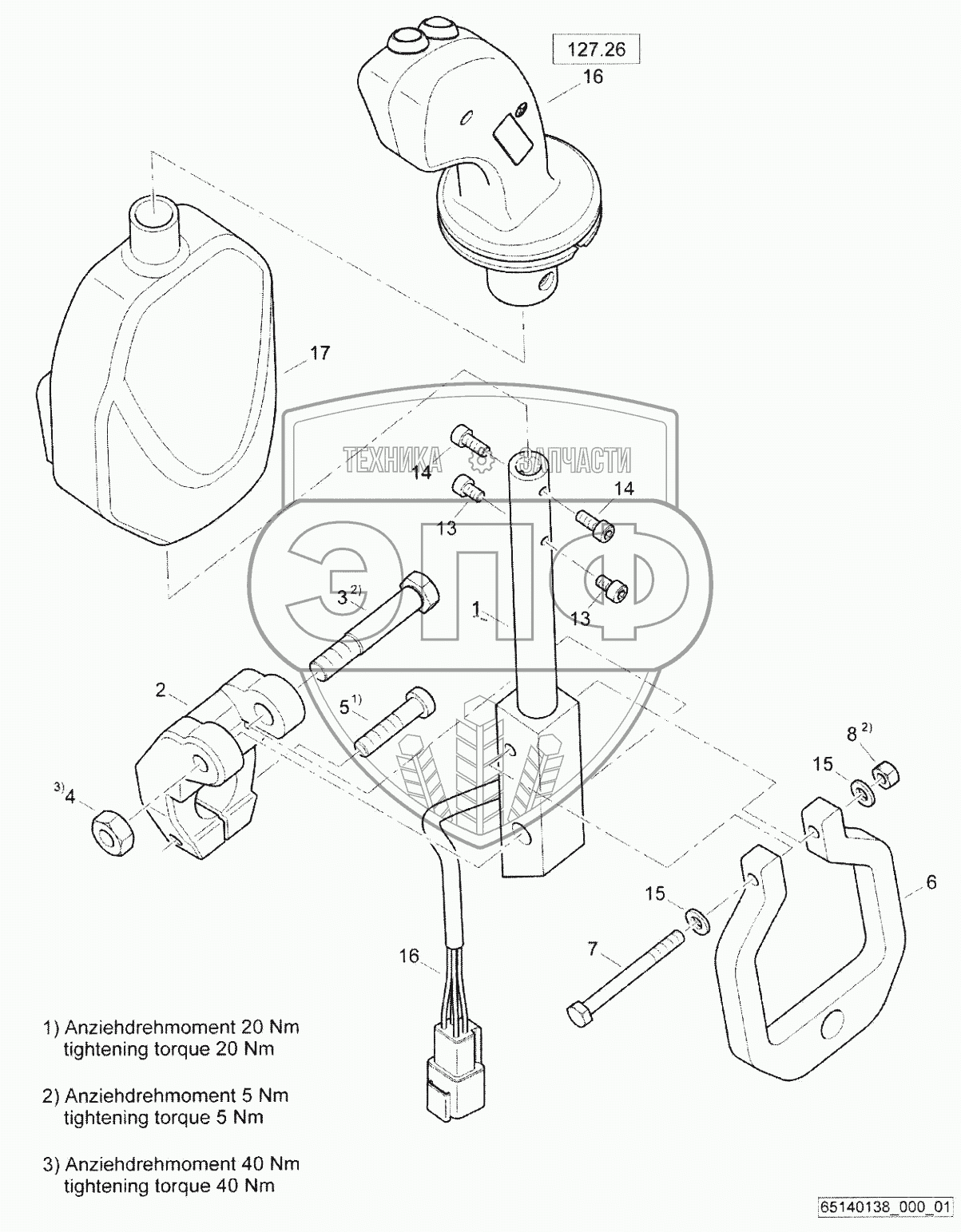

Каталог запасных частей к технике: BOMAG BW120AD-5. Double travel lever, assembled
1
2
3
4
5
6
7
8
13
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 88069106 | Lever | Нет на складе | |
| 2 | 46420157 | Clamping holder | Нет на складе | |
| 3 | 05568781 | Precision hexagon bolt | Нет на складе | |
| 4 | 08111016 | Hexagon nut | Нет на складе | |
| 5 | 07240821 | Socket-head cap screw | Нет на складе | |
| 6 | 46420158 | Driver | Нет на складе | |
| 7 | 07130640 | Hexagon bolt | Нет на складе | |
| 8 | 08130611 | Safety nut | Нет на складе | |
| 13 | 07230507 | Socket-head cap screw | Нет на складе | |
| 14 | 07230505 | Socket-head cap screw | Нет на складе | |
| 15 | 08510612 | Washer | Нет на складе | |
| 16 | 46420193 | Handle | Нет на складе | |
| 17 | 46420178 | Trim | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
