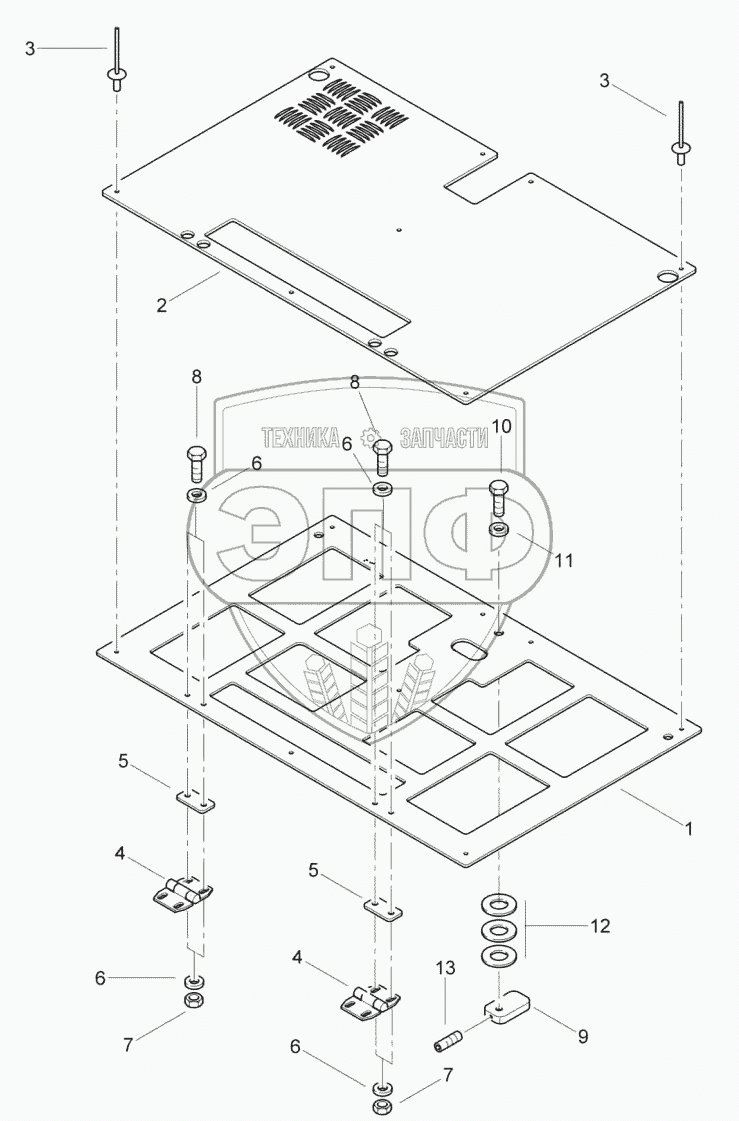

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hoods
1
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 83743625 | Upper door | Нет на складе | |
| 2 | 83743626 | Bulb plate | Нет на складе | |
| 3 | 323123103 | Rivet | Нет на складе | |
| 4 | 72190201 | Hinge | Нет на складе | |
| 5 | 83753050 | Plate | Нет на складе | |
| 6 | 08751064 | Spring washer | Нет на складе | |
| 7 | 08131001 | Safety nut | Нет на складе | |
| 8 | 07140641 | Hexagon bolt | Нет на складе | |
| 9 | 83753298 | Supporting plate | Нет на складе | |
| 10 | 08511021 | Washer | Нет на складе | |
| 11 | 07141017 | Hexagon bolt | Нет на складе | |
| 12 | 09290251 | Belleville spring | Нет на складе | |
| 13 | 07560504 | Tapped pin | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
