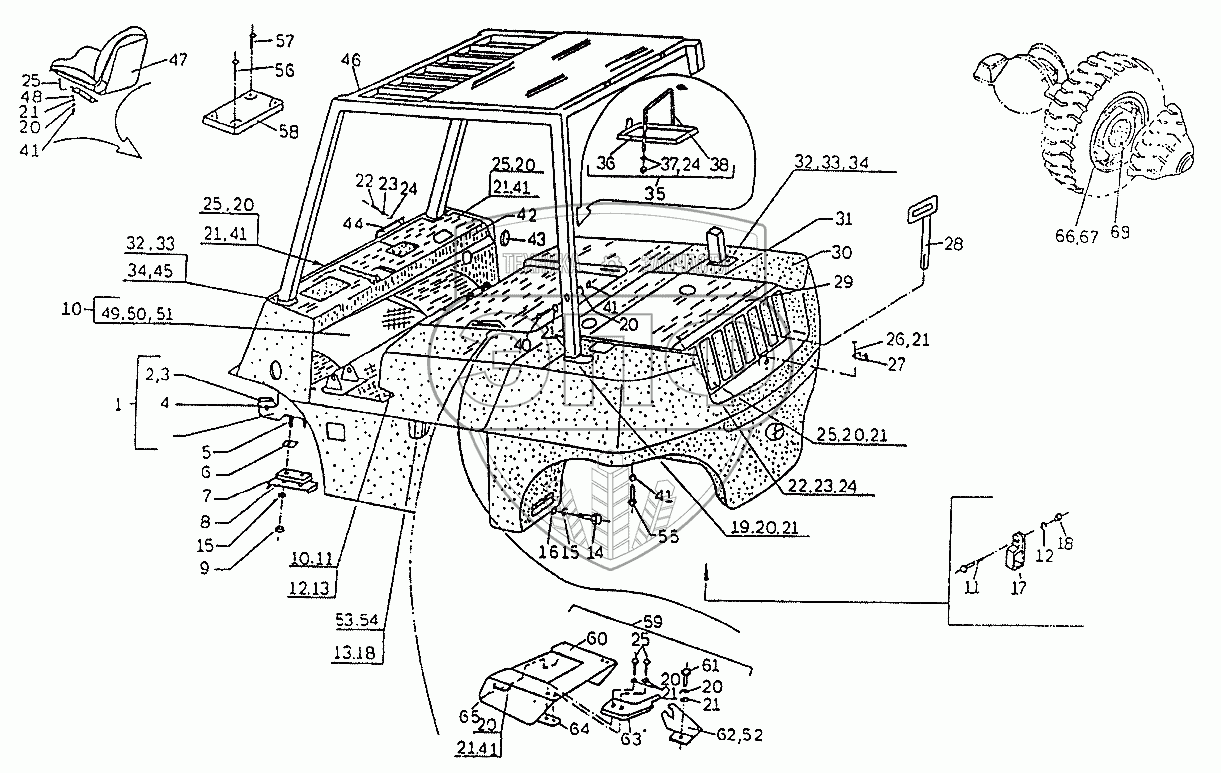

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784. Общий вид
1
1
2
3
4
5
5
6
7
7
8
9
10
10
10
10
11
11
12
12
13
13
14
15
15
16
17
18
18
19
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
22
22
23
23
24
24
24
25
25
25
25
25
26
27
28
29
30
30
30
30
30
31
31
31
31
31
32
32
33
33
34
34
35
36
37
38
40
41
41
41
41
41
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1794.33.24.05.00.00 | Шасси | Нет на складе | |
| 1 | 1784.33.01.00.00-01 | Шасси | Нет на складе | |
| 2 | [Болт 1 М12х35-8.8 БДС1230-85] | Болт 1 М12х35-8.8 БДС1230-85 | Нет на складе | |
| 3 | [Шайба 2-12Н БДС833-82] | Шайба 2-12Н БДС833-82 | Нет на складе | |
| 4 | 1784.33.01.10.03 | Вкладыш | Нет на складе | |
| 5 | [Болт 1 М20х170-10.9 БДС1232-86] | Болт 1 М20х170-10.9 БДС1232-86 | Нет на складе | |
| 5 | 1794.33.24.00.00.05 | Болт 1 М24х2х205 | Нет на складе | |
| 6 | 1784.33.00.00.13 | Планка стопорная | Нет на складе | |
| 7 | 1784.33.00.00.08 | Плита | Нет на складе | |
| 7 | 1794.33.24.00.00.03 | Плита | Нет на складе | |
| 8 | 1784.33.00.00.04 | Планка стопорная | Нет на складе | |
| 9 | [Гайка М20-8 БДС744-91] | Гайка М20-8 БДС744-91 | Нет на складе | |
| 10 | 1788.33.37.06.00.00-01 | Жестяное покрытие пола | Нет на складе | |
| 10 | 1788.33.37.06.00.00 | Жестяное покрытие пола | Нет на складе | |
| 11 | [Болт 1 М10х20-5.6 БДС1230-85] | Болт 1 М10х20-5.6 БДС1230-85 | Нет на складе | |
| 12 | [Шайба 2-10Н БДС833-82] | Шайба 2-10Н БДС833-82 | Нет на складе | |
| 13 | [Шайба 10 БДС3223-74] | Шайба 10 БДС3223-74 | Нет на складе | |
| 14 | [Болт 1 М24х2х70-8.8 БДС1234-85] | Болт 1 М24х2х70-8.8 БДС1234-85 | Нет на складе | |
| 15 | [Шайба 2-24Н БДС833-82] | Шайба 2-24Н БДС833-82 | Нет на складе | |
| 16 | [Шайба М24 БДС14494-78] | Шайба М24 БДС14494-78 | Нет на складе | |
| 17 | 1784.33.08.00.02 | Скоба | Нет на складе | |
| 18 | [Гайка АМ10-5 БДС744-91] | Гайка АМ10-5 БДС744-91 | Нет на складе | |
| 19 | [Болт 1 М8х16-5.6 БДС1230-85] | Болт 1 М8х16-5.6 БДС1230-85 | Нет на складе | |
| 20 | [Шайба 2-8Н БДС833-82] | Шайба 2-8Н БДС833-82 | Нет на складе | |
| 21 | [Шайба М8 БДС14494-78] | Шайба М8 БДС14494-78 | Нет на складе | |
| 22 | [Болт 1 М6х16-5.6 БДС1230-85] | Болт 1 М6х16-5.6 БДС1230-85 | Нет на складе | |
| 23 | [Шайба 2-6Н БДС833-82] | Шайба 2-6Н БДС833-82 | Нет на складе | |
| 24 | [Шайба М6 БДС14494-78] | Шайба М6 БДС14494-78 | Нет на складе | |
| 25 | [Болт 1 М8х30-5.6 БДС1230-85] | Болт 1 М8х30-5.6 БДС1230-85 | Нет на складе | |
| 26 | [Болт 2 М8х20-5.6 БДС1232-86] | Болт 2 М8х20-5.6 БДС1232-86 | Нет на складе | |
| 27 | 1784.33.00.00.15 | Замок | Нет на складе | |
| 28 | 1784.33.00.02.00 | Тяж | Нет на складе | |
| 29 | 1784.33.20.00.00.12 | Решетка | Нет на складе | |
| 30 | 1790.33.03.00.00-02 | Противовес | Нет на складе | |
| 30 | 1784.33.15.00.00-02 | Противовес | Нет на складе | |
| 30 | 1794.33.24.03.00.00 | Противовес | Нет на складе | |
| 30 | 1786.33.03.00.00-02 | Противовес | Нет на складе | |
| 30 | 1788.33.04.00.00-01 | Противовес | Нет на складе | |
| 31 | 1794.33.24.00.01.00 | Крышка радиатора | Нет на складе | |
| 31 | 1788.33.00.01.00 | Крышка радиатора | Нет на складе | |
| 31 | 1786.33.00.01.00 | Крышка радиатора | Нет на складе | |
| 31 | 1790.33.00.01.00 | Крышка радиатора | Нет на складе | |
| 31 | 1784.33.00.06.00 | Крышка радиатора | Нет на складе | |
| 32 | [Болт 1 М16х40-8.8 БДС1230-85] | Болт 1 М16х40-8.8 БДС1230-85 | Нет на складе | |
| 33 | [Шайба 2-16Н БДС833-82] | Шайба 2-16Н БДС833-82 | Нет на складе | |
| 34 | [Шайба М16 БДС14494-78] | Шайба М16 БДС14494-78 | Нет на складе | |
| 35 | 1784.33.00.09.00 | Крепление аккумуляторной батареи | Нет на складе | |
| 36 | 1784.33.00.09.01.00 | Рама в сборе | Нет на складе | |
| 37 | [Гайка АМ6-5 БДС744-91] | Гайка АМ6-5 БДС744-91 | Нет на складе | |
| 38 | 1784.33.00.09.00.01 | Скоба | Нет на складе | |
| 40 | 1М8х55-5.6 БДС1230-85 | Болт | Нет на складе | |
| 41 | [Гайка АМ8-5 БДС744-91] | Гайка АМ8-5 БДС744-91 | Нет на складе | |
| 42 | 1784.33.13.00.00.04 | Щиток управления в сборе | Нет на складе | |
| 43 | 1784.33.20.00.00.06 | Пробка | Нет на складе | |
| 44 | 1784.33.20.00.00.05 | Плита | Нет на складе | |
| 45 | [Гайка АМ16-5 БДС744-91] | Гайка АМ16-5 БДС744-91 | Нет на складе | |
| 46 | 9435.00.00.00-04 | Защитная крышка | Нет на складе | |
| 47 | КС00.00.00.00 | Сиденье погрузчика | Нет на складе | |
| 48 | [Шайба увеличеная 8 БДС3223-74] | Шайба увеличеная 8 БДС3223-74 | Нет на складе | |
| 49 | 1788.33.37.06.01.00-01 | Жестяное покрытие пола | Нет на складе | |
| 49 | 1788.33.37.06.01.00 | Жестяное покрытие пола | Нет на складе | |
| 50 | 1788.33.37.06.00.01 | Крышка | Нет на складе | |
| 51 | 1790.33.20.00.01.02 | Крышка | Нет на складе | |
| 52 | 1784.33.20.20.02.00 | Опора правая в сборе | Нет на складе | |
| 53 | 1784.33.03.14.00 | Стяжная лента | Нет на складе | |
| 54 | [Болт 1М10х60-5.6 БДС1230-85] | Болт 1М10х60-5.6 БДС1230-85 | Нет на складе | |
| 55 | 1784.33.00.00.14 | Болт | Нет на складе | |
| 56 | [Винт 1 М6х30-5.6 БДС1358-85] | Винт 1 М6х30-5.6 БДС1358-85 | Нет на складе | |
| 57 | [Винт 1 М6х50-5.6 БДС1358-85] | Винт 1 М6х50-5.6 БДС1358-85 | Нет на складе | |
| 58 | 1784.33.20.00.00.08 | Крышка | Нет на складе | |
| 59 | 1784.33.20.20.00.00-02 | Крышка в сборе | Нет на складе | |
| 60 | 1784.33.20.20.00.01-02 | Крышка | Нет на складе | |
| 61 | [Болт М8х25-5.6 БДС1230-85] | Болт М8х25-5.6 БДС1230-85 | Нет на складе | |
| 62 | 1784.33.20.20.01.00 | Упора левая в сборе | Нет на складе | |
| 63 | 1784.33.20.20.00.02 | Плечо | Нет на складе | |
| 64 | 1784.33.20.20.00.03 | Плита | Нет на складе | |
| 65 | 1528.09.01.07 | Рукоятка | Нет на складе | |
| 66 | 7015.00.00.07 | Уплотнение | Нет на складе | |
| 67 | [Удлинитель Г-133 КтМ2087] | Удлинитель Г-133 КтМ2087 | Нет на складе | |
| 69 | 1784.33.24.01.00.02 | Сферическое кольцо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
