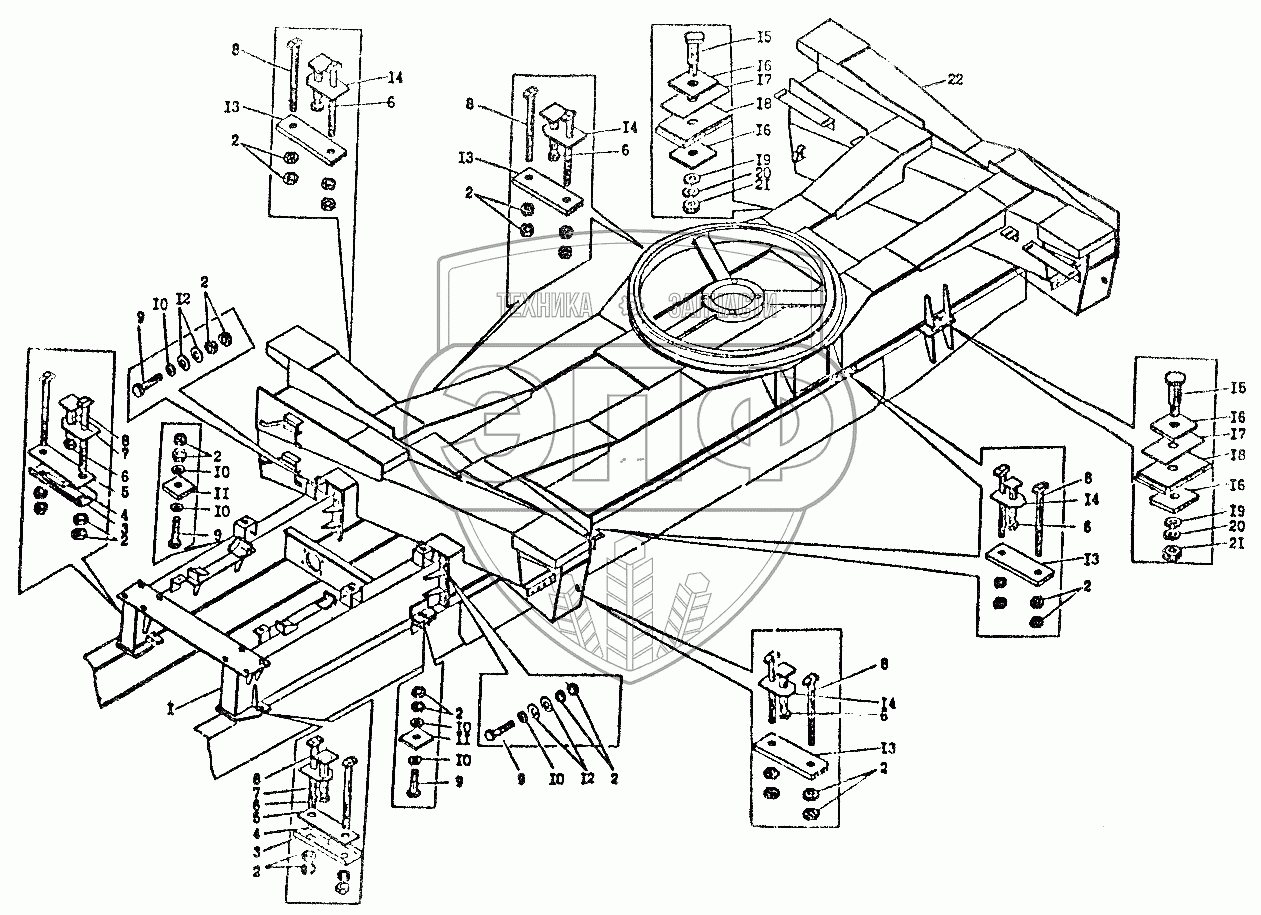

Каталог запасных частей к технике: Автокран КС-3574. Установка рамы КС-3574К.30.000
1
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
7
7
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КС-3574К.30.400 | Надрамник | Нет на складе | |
| 2 | [Гайка М20х1,5-7Н.5.019 ГОСТ5915-70] | Гайка М20х1,5-7Н.5.019 ГОСТ5915-70 | Нет на складе | |
| 3 | КС-3574К.30.001 | Обойма | Нет на складе | |
| 4 | КС-2572А.30.005 | Амортизатор | Нет на складе | |
| 5 | КС-3574К.30.002 | Планка | Нет на складе | |
| 6 | [Болт М20-8gх50.46.019 ГОСТ7798-70] | Болт М20-8gх50.46.019 ГОСТ7798-70 | Нет на складе | |
| 7 | КС-3574К.30.060 | Распорка | Нет на складе | |
| 8 | КС-3577А.30.006-02 | Болт | Нет на складе | |
| 9 | КС-3574К.30.009 | Болт | Нет на складе | |
| 10 | [Шайба 20.02.Ст3пс.019 ГОСТ11371-78] | Шайба 20.02.Ст3пс.019 ГОСТ11371-78 | Нет на складе | |
| 11 | КС-3574К.30.004 | Прокладка | Нет на складе | |
| 12 | КС-3574К.30.008 | Прокладка | Нет на складе | |
| 13 | КС-3577.30.013 | Планка | Нет на складе | |
| 14 | КС-2573.30.060 | Распорка | Нет на складе | |
| 15 | КС-3576.30.008 | Болт | Нет на складе | |
| 16 | КС-3576.30.009 | Шайба | Нет на складе | |
| 17 | КС-3574К.30.006 | Прокладка | Нет на складе | |
| 18 | КС-3574К.30.050 | Проставка | Нет на складе | |
| 19 | [Шайба 24.02.Ст3пс.019 ГОСТ11371-78] | Шайба 24.02.Ст3пс.019 ГОСТ11371-78 | Нет на складе | |
| 20 | [Шайба 24.65Г.019 ГОСТ6402-70] | Шайба 24.65Г.019 ГОСТ6402-70 | Нет на складе | |
| 21 | [Гайка М24-7Н.5.019 ГОСТ5915-70] | Гайка М24-7Н.5.019 ГОСТ5915-70 | Нет на складе | |
| 22 | КС-3574К.30.100 | Рама | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
