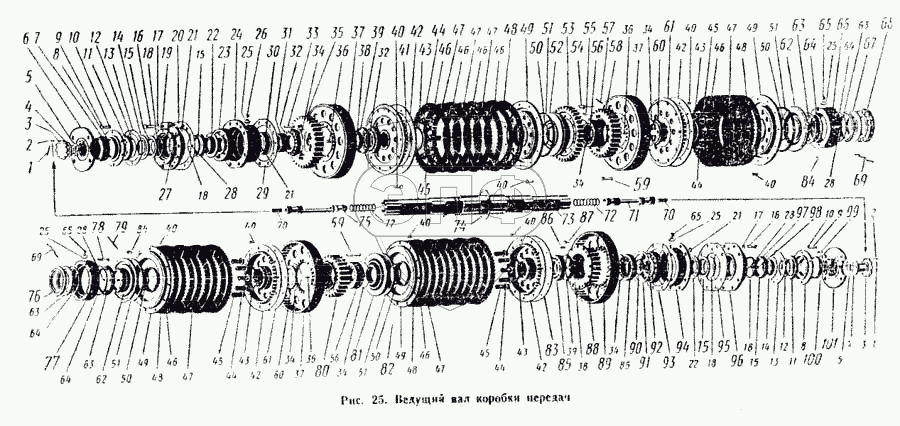

Каталог запасных частей к технике: ПТЗ К-700. Ведущий вал коробки передач
1
1
2
2
3
3
4
5
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
17
17
18
18
18
19
20
21
21
21
22
22
23
24
25
25
25
25
26
27
28
28
28
28
29
30
30
31
31
31
31
32
32
33
34
34
34
34
34
35
36
36
36
37
37
37
38
38
39
39
39
40
40
40
40
40
40
40
40
41
42
42
42
42
43
43
43
43
44
44
44
45
45
45
45
46
46
46
46
46
46
46
46
47
47
47
47
47
47
48
48
48
48
49
49
49
49
50
50
50
51
51
51
52
53
54
55
56
56
57
58
59
59
60
60
61
61
62
62
63
63
63
63
64
64
64
64
65
65
65
66
67
68
69
69
70
70
71
72
72
73
74
75
76
77
78
79
80
80
81
83
84
84
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.17.01.010 | 700А.17.01.010 | Вал ведущий в сборе | Нет на складе | |
| 700А.17.01.060-1 | 700А.17.01.060-1 | Диск нажимной в сборе | Нет на складе | |
| 700.17.01.361-3 | 700.17.01.361-3 | Кольцо | Нет на складе | |
| 700.17.01.361-1 | 700.17.01.361-1 | Кольцо | Нет на складе | |
| Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 700.17.01.000-1 | 700.17.01.000-1 | Коробка передач | Нет на складе | |
| 700.17.01.040-1 | 700.17.01.040-1 | Крышка в сборе | Нет на складе | |
| 700.17.01.020 | 700.17.01.020 | Опора левая в сборе | Нет на складе | |
| 700.17.01.560 | 700.17.01.560 | Фланец в сборе | Нет на складе | |
| 700А.17.01.080 | 700А.17.01.080 | Шестерня в сборе | Нет на складе | |
| 700А.17.01.070 | 700А.17.01.070 | Шестерня в сборе | Нет на складе | |
| 700А.17.01.100 | 700А.17.01.100 | Шестерня в сборе | Нет на складе | |
| 700А.17.01.090 | 700А.17.01.090 | Шестерня в сборе | Нет на складе | |
| 1 | Проволока КО 1,6Х360 мм ГОСТ 792-67 | Проволока КО 1,6Х360 мм ГОСТ 792-67 | Нет на складе | |
| 2 | 700.17.01.428 | Винт | Нет на складе | |
| 3 | 700.17.01.021-1 | Гайка | Нет на складе | |
| 4 | 700.17.01.399 | Кольцо уплотнительное | 136.38 руб. | |
| 5 | 700.17.01.408 | Шайба | 24.59 руб. - 27.68 руб. | |
| 6 | 700.17.01.319 | Фланец | 3 151.99 руб. - 3 222.10 руб. | |
| 7 | 700.17.01.322 | Отражатель | Нет на складе | |
| 8 | 700.17.01.016-1 | Крышка | Нет на складе | |
| 9 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 10 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 11 | Уплотнение ЛК БСК-75-100-12/14 | Уплотнение ЛК БСК-75-100-12/14 | Нет на складе | |
| 12 | Пружина АСК-75-2 | Пружина АСК-75-2 | Нет на складе | |
| 13 | 700.17.01.068 | Прокладка | Нет на складе | |
| 14 | 700.17.01.024-2 | Кольцо | Нет на складе | |
| 15 | 700.17.01.023-2 | Кольцо уплотнительное | Нет на складе | |
| 16 | Болт М12Х40-021 ГОСТ 7808-62 | Болт М12Х40-021 ГОСТ 7808-62 | Нет на складе | |
| 17 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | Нет на складе | |
| 18 | 700.17.01.324-1 | Манжета | 121.22 руб. - 125.51 руб. | |
| 19 | 700.17.01.030-1 | Обойма левая в сборе | Нет на складе | |
| 20 | 700.17.01.071-1 | Прокладка | Нет на складе | |
| 21 | Роликоподшипник 2312К ГОСТ 8328-57 | Роликоподшипник 2312К ГОСТ 8328-57 | Нет на складе | |
| 22 | 700.17.01.022-2 | Втулка с буртиком | Нет на складе | |
| 23 | Шарикоподшипник 312 ГОСТ 8338-57 | Шарикоподшипник 312 ГОСТ 8338-57 | Нет на складе | |
| 24 | 700.17.01.012 | Опора левая | Нет на складе | |
| 25 | 700.17.01.027 | Кольцо уплотнительное | 21.86 руб. - 224.43 руб. | |
| 26 | 700.17.01.429 | Втулка | Нет на складе | |
| 27 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 28 | 700.17.01.025-1 | Винт установочный | Нет на складе | |
| 29 | 700.17.01.071-2 | Прокладка | Нет на складе | |
| 30 | 700.17.01.013-1 | Втулка | Нет на складе | |
| 31 | 700.17.01.026-3 | Втулка распорная | Нет на складе | |
| 31 | 700.17.01.026-5 | Втулка распорная | 729.30 руб. | |
| 31 | 700.17.01.026-4 | Втулка распорная | Нет на складе | |
| 32 | Роликоподшипник 12212К ГОСТ 8328-57 | Роликоподшипник 12212К ГОСТ 8328-57 | Нет на складе | |
| 33 | 700.17.01.433-01 | Заклепка | Нет на складе | |
| 34 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 35 | 700А.17.01.039 | Шестерня | 3 605.68 руб. | |
| 36 | 700.17.01.431 | Штифт | Нет на складе | |
| 37 | 700А.17.01.041 | Барабан наружный | Нет на складе | |
| 38 | 700.17.01.028 | Кольцо распорное | 475.08 руб. - 1 242.44 руб. | |
| 39 | 700.17.01.029 | Кольцо промежуточное | 498.66 руб. - 1 303.07 руб. | |
| 40 | Заклепка 6Х18 ГОСТ 10300-68 | Заклепка 6Х18 ГОСТ 10300-68 | Нет на складе | |
| 41 | 700А.17.01.032 | Барабан левый | Нет на складе | |
| 42 | 700.17.01.106-3 | Кольцо | Нет на складе | |
| 43 | 700.17.01.458-1 | Кольцо уплотнительное | Нет на складе | |
| 44 | 700.17.01.033-1 | Стакан | Нет на складе | |
| 45 | 700А.17.01.034 | Пружина | 32.78 руб. | |
| 46 | 700А.17.01.037 | Диск | Нет на складе | |
| 47 | 700А.17.01.038-5 | Диск | Нет на складе | |
| 48 | 700А.17.01.036-1 | Диск | Нет на складе | |
| 49 | 700А.17.01.035-1 | Диск нажимной | Нет на складе | |
| 50 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 51 | 700.17.01.459 | Кольцо уплотнительное | Нет на складе | |
| 52 | 700А.17.01.042 | Диск левый | 1 836.72 руб. - 2 226.01 руб. | |
| 53 | 700А.17.01.043 | Шестерня | Нет на складе | |
| 54 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 55 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 56 | Шарикоподшипник 114 ГОСТ 8338-57 | Шарикоподшипник 114 ГОСТ 8338-57 | Нет на складе | |
| 57 | Проволока КО 1,6Х500 мм ГОСТ 792-67 | Проволока КО 1,6Х500 мм ГОСТ 792-67 | Нет на складе | |
| 58 | 700А.17.01.031 | Шестерня | Нет на складе | |
| 59 | 700.17.01.433-02 | Заклепка | Нет на складе | |
| 60 | 700А.17.01.048 | Гайка | Нет на складе | |
| 61 | 700А.17.01.047 | Барабан средний | 9 512.85 руб. | |
| 62 | 700А.17.01.049 | Диск средний | Нет на складе | |
| 63 | 700.17.01.051-2 | Кольцо уплотнительное | Нет на складе | |
| 64 | 700.17.01.324-2 | Манжета | 132.55 руб. - 161.96 руб. | |
| 65 | 700.17.01.062 | Втулка | 37.84 руб. | |
| 66 | 700.17.01.130-1 | Опора средняя в сборе | Нет на складе | |
| 67 | 700.17.01.052-2 | Кольцо | Нет на складе | |
| 68 | Роликоподшипник 2216К ГОСТ 8328-57 | Роликоподшипник 2216К ГОСТ 8328-57 | Нет на складе | |
| 69 | Шнур шелковый крученый №1 | Шнур шелковый крученый №1 | Нет на складе | |
| 70 | 700.17.01.343 | Пружина | 19.71 руб. - 42.62 руб. | |
| 71 | 700.17.01.710-02 | Маслопровод | Нет на складе | |
| 72 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 73 | 700.17.01.011-3 | Вал ведущий | Нет на складе | |
| 74 | 700.17.01.365 | Полукольцо | 276.18 руб. | |
| 75 | 700.17.01.710-01 | Маслопровод | Нет на складе | |
| 76 | 700.17.01.366 | Кольцо | Нет на складе | |
| 77 | 700.17.01.590 | Крышка в сборе | Нет на складе | |
| 78 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 79 | Проволока КО 1,6Х300 мм ГОСТ 792-67 | Проволока КО 1,6Х300 мм ГОСТ 792-67 | Нет на складе | |
| 80 | 700А.17.01.045 | Шестерня | 4 800 руб. | |
| 81 | 700А.17.01.057 | Диск правый | Нет на складе | |
| 83 | 700А.17.01.058 | Барабан правый | Нет на складе | |
| 84 | 700.17.01.204 | Заглушка | Нет на складе | |
| 85 | Роликоподшипник 4221 2Л ГОСТ 8328-57 | Роликоподшипник 4221 2Л ГОСТ 8328-57 | Нет на складе | |
| 86 | 700.17.01.432 | Штифт | Нет на складе | |
| 87 | Заклепка 8Х25 ГОСТ 10300-68 | Заклепка 8Х25 ГОСТ 10300-68 | Нет на складе | |
| 88 | 700А.17.01.056 | Шестерня | Нет на складе | |
| 89 | 700А.17.01.055 | Барабан наружный | Нет на складе | |
| 90 | 700.17.01.361-2 | Кольцо | Нет на складе | |
| 91 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Нет на складе | |
| 92 | Роликоподшипник 2216К ГОСТ 8328-57 | Роликоподшипник 2216К ГОСТ 8328-57 | Нет на складе | |
| 93 | 700.17.01.114 | Прокладка | Нет на складе | |
| 94 | 700.17.01.018-2 | Обойма | Нет на складе | |
| 95 | 700.17.01.368 | Прокладка | Нет на складе | |
| 96 | 700.17.01.110-1 | Фланец а сборе | Нет на складе | |
| 97 | 700.17.01.117 | Прокладка | Нет на складе | |
| 98 | 700.17.01.044 | Винт | Нет на складе | |
| 99 | Заклепка 5Х20 ГОСТ 10299-68 | Заклепка 5Х20 ГОСТ 10299-68 | Нет на складе | |
| 100 | 700.17.01.323 | Отражатель | Нет на складе | |
| 101 | 700.17.01.019-1 | Фланец | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
