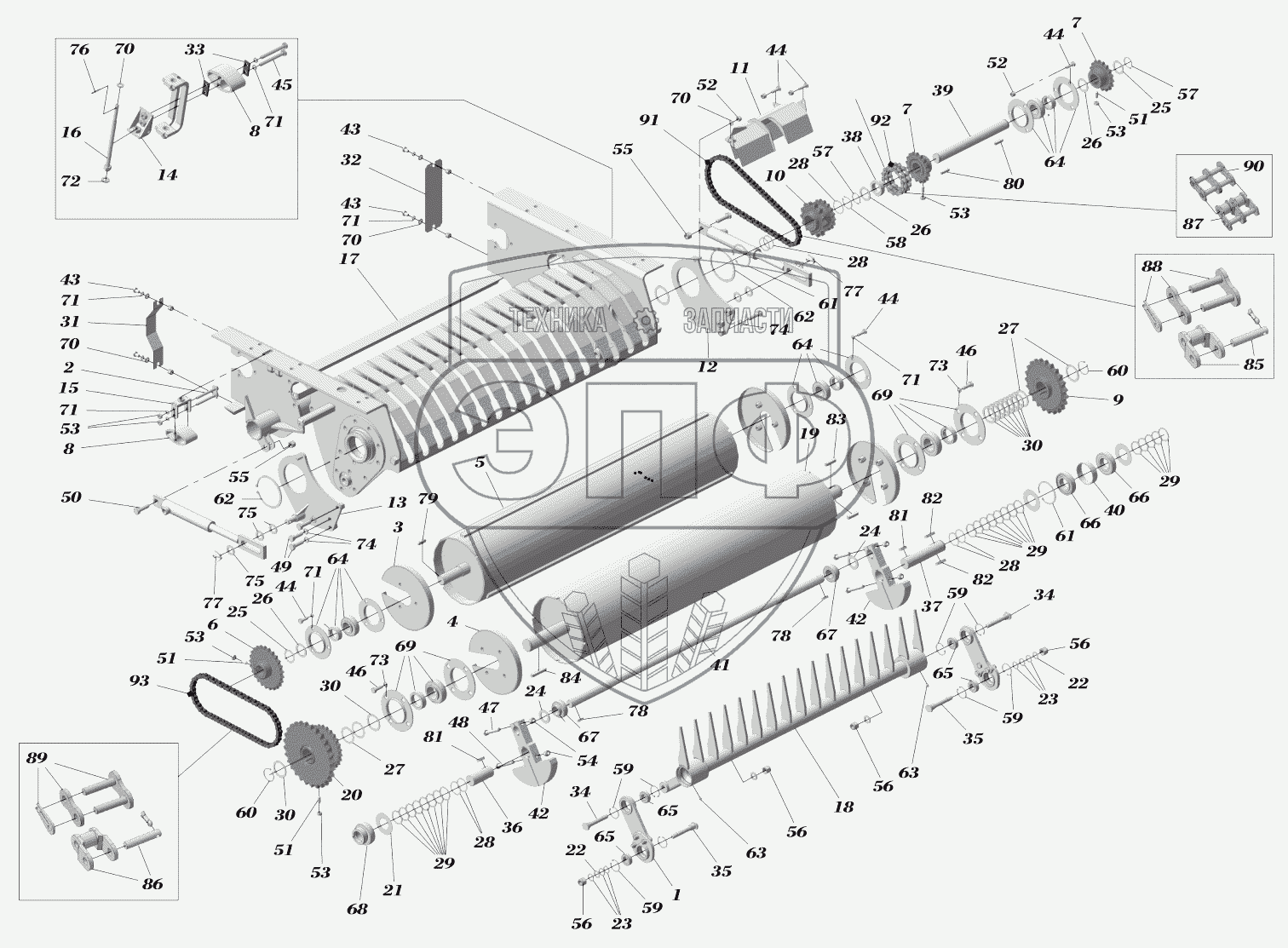

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. ТЕЛЕЖКА
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
26
27
27
28
28
28
28
29
29
29
30
30
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
42
43
43
43
44
44
44
44
45
46
46
47
48
49
50
51
51
51
52
52
53
53
53
53
53
54
55
55
56
56
56
56
57
57
58
59
59
59
59
60
60
61
61
62
62
63
63
64
64
64
65
65
65
66
66
67
67
68
69
69
70
70
70
70
71
71
71
71
71
71
72
73
73
74
74
75
75
76
77
77
78
78
79
80
81
81
82
82
83
84
85
86
87
88
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11410006-01 | Шатун укладчика | Нет на складе | |
| 2 | R20250/1 | Перемычка | Нет на складе | |
| 3 | R21118-01 | Кожух пластинчатого валка | Нет на складе | |
| 4 | R21119-01 | Кожух рустованного валка | Нет на складе | |
| 5 | R23116 | Валок с ребрами | Нет на складе | |
| 6 | R23134 | Венец пластинчатого валка | Нет на складе | |
| 7 | RB03.010 | Звездочка | Нет на складе | |
| 8 | RB15.00.010 | Натяжитель | Нет на складе | |
| 9 | RB152.04.010 | Венец привода рустованного валка | Нет на складе | |
| 10 | RB152.04.020 | Венец привода укладчика | Нет на складе | |
| 11 | RB152.04.030 | Кожух промежуточной передачи | Нет на складе | |
| 12 | RB152.04.050 | Плита крепления подборщика | Нет на складе | |
| 13 | RB152.04.050-01 | Плита крепления подборщика | Нет на складе | |
| 14 | RB152.04.060 | Кронштейн | Нет на складе | |
| 15 | RB152.04.070 | Вилка | Нет на складе | |
| 16 | RB152.04.090 | Винт регулировочный | Нет на складе | |
| 17 | RB152.04.100 | Тележка | Нет на складе | |
| 18 | RB152.04.210 | Укладчик | Нет на складе | |
| 19 | RB152.04.300 | Валок рустованный | Нет на складе | |
| 20 | RС3452 | Венец двойной рустованного валка | Нет на складе | |
| 21 | 39C026 | Кольцо регулировочное | Нет на складе | |
| 22 | 39F010 | Шайба 16,2х28х0,5 | Нет на складе | |
| 23 | 39F017 | Шайба O20,5х28х1,5 | Нет на складе | |
| 24 | 39F020 | Кольцо регулировочное | Нет на складе | |
| 25 | 39F025 | Шайба 35,5х50х0,5 | Нет на складе | |
| 26 | 39F030 | Кольцо регулировочное 35,2х50х2 | Нет на складе | |
| 27 | 39F040 | Распорное кольцо | Нет на складе | |
| 28 | 39F043 | Шайба 40,2х50х0,5 | Нет на складе | |
| 29 | 39F044 | Кольцо регулировочное | Нет на складе | |
| 30 | 39F046 | Кольцо регулировочное | Нет на складе | |
| 31 | 201126 | Крышка правая | Нет на складе | |
| 32 | 201127 | Крышка левая | Нет на складе | |
| 33 | 211060 | Пластина натяжителя | Нет на складе | |
| 34 | 211065-01 | Стержень шатуна | Нет на складе | |
| 35 | 221065-02 | Стержень шатуна | Нет на складе | |
| 36 | RB152.04.001 | Вал укладчика правый | Нет на складе | |
| 37 | RB152.04.002 | Вал укладчика левый | Нет на складе | |
| 38 | RB152.04.003 | Втулка | Нет на складе | |
| 39 | RB152.04.005 | Вал промежуточный | Нет на складе | |
| 40 | RB152.04.006 | Кольцо дистанционное | Нет на складе | |
| 41 | RB152.04.201 | Вал укладчика | Нет на складе | |
| 42 | RB152.04.202 | Противовес | Нет на складе | |
| 43 | 01Е210 | Болт | Нет на складе | |
| 44 | 01Е216 | Болт | Нет на складе | |
| 45 | 01Е240 | Болт | Нет на складе | |
| 46 | 01Е304 | Болт | Нет на складе | |
| 47 | 01Е328 | Болт | Нет на складе | |
| 48 | 01Е322 | Болт | Нет на складе | |
| 49 | 01Е355 | Болт | Нет на складе | |
| 50 | 01Е376 | Болт | Нет на складе | |
| 51 | 01V202 | Винт М10 | Нет на складе | |
| 52 | 02В035 | Гайка М10 | Нет на складе | |
| 53 | 02О019 | Гайка | Нет на складе | |
| 54 | 2Г1209604 | Гайка | Нет на складе | |
| 55 | 02В061 | Гайка | Нет на складе | |
| 56 | 02В075 | Гайка М16 | Нет на складе | |
| 57 | 03Е035 | Кольцо стопорное | Нет на складе | |
| 58 | 03Е040 | Кольцо стопорное | Нет на складе | |
| 59 | 03I042 | Кольцо стопорное | Нет на складе | |
| 60 | 03E045 | Кольцо стопорное | Нет на складе | |
| 61 | 03I080 | Кольцо стопорное | Нет на складе | |
| 62 | 03E107 | Кольцо стопорное | Нет на складе | |
| 63 | 01I006 | Масленка | Нет на складе | |
| 64 | 05O235 | Опора с подшипником | Нет на складе | |
| 65 | 05C010 | Подшипник | Нет на складе | |
| 66 | 05A039 | Подшипник | Нет на складе | |
| 67 | 05O330 | Подшипник | Нет на складе | |
| 68 | 05O340 | Подшипник | Нет на складе | |
| 69 | 05O245 | Подшипник | Нет на складе | |
| 70 | 02R016 | Шайба 1021 | Нет на складе | |
| 71 | 02G010 | Шайба гров. 10 | Нет на складе | |
| 72 | 02R022 | Шайба 12 | Нет на складе | |
| 73 | 02G012 | Шайба Гровера O12 | Нет на складе | |
| 74 | 02G014 | Шайба пружинная 14 | Нет на складе | |
| 75 | 02R040 | Шайба | Нет на складе | |
| 76 | 03S529 | Штифт | Нет на складе | |
| 77 | 03О850 | Шплинт 8х50 | Нет на складе | |
| 78 | 03С036 | Шпонка | Нет на складе | |
| 79 | 03С040 | Шпонка | Нет на складе | |
| 80 | 03С045 | Шпонка 10х8х40 | Нет на складе | |
| 81 | 03С061 | Шпонка | Нет на складе | |
| 82 | 03С062 | Шпонка | Нет на складе | |
| 83 | 03С073 | Шпонка 14х9х50 | Нет на складе | |
| 84 | 03С080 | Шпонка | Нет на складе | |
| 85 | 13R011 | Звено переходное | Нет на складе | |
| 86 | 13R006 | Звено П-Пр 19,05-3180 ГОСТ 13568 | Нет на складе | |
| 87 | 13R018 | Звено переходное | Нет на складе | |
| 88 | 13R010 | Звено соединительное | Нет на складе | |
| 89 | 13R005 | Звено С-Пр 19,05-3180 ГОСТ 13568 | Нет на складе | |
| 90 | 13R017 | Звено соединительное | Нет на складе | |
| 91 | 13D202 | Роликовая цепь | Нет на складе | |
| 92 | 13D204 | Роликовая цепь | Нет на складе | |
| 93 | 13A101 | Цепь | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
