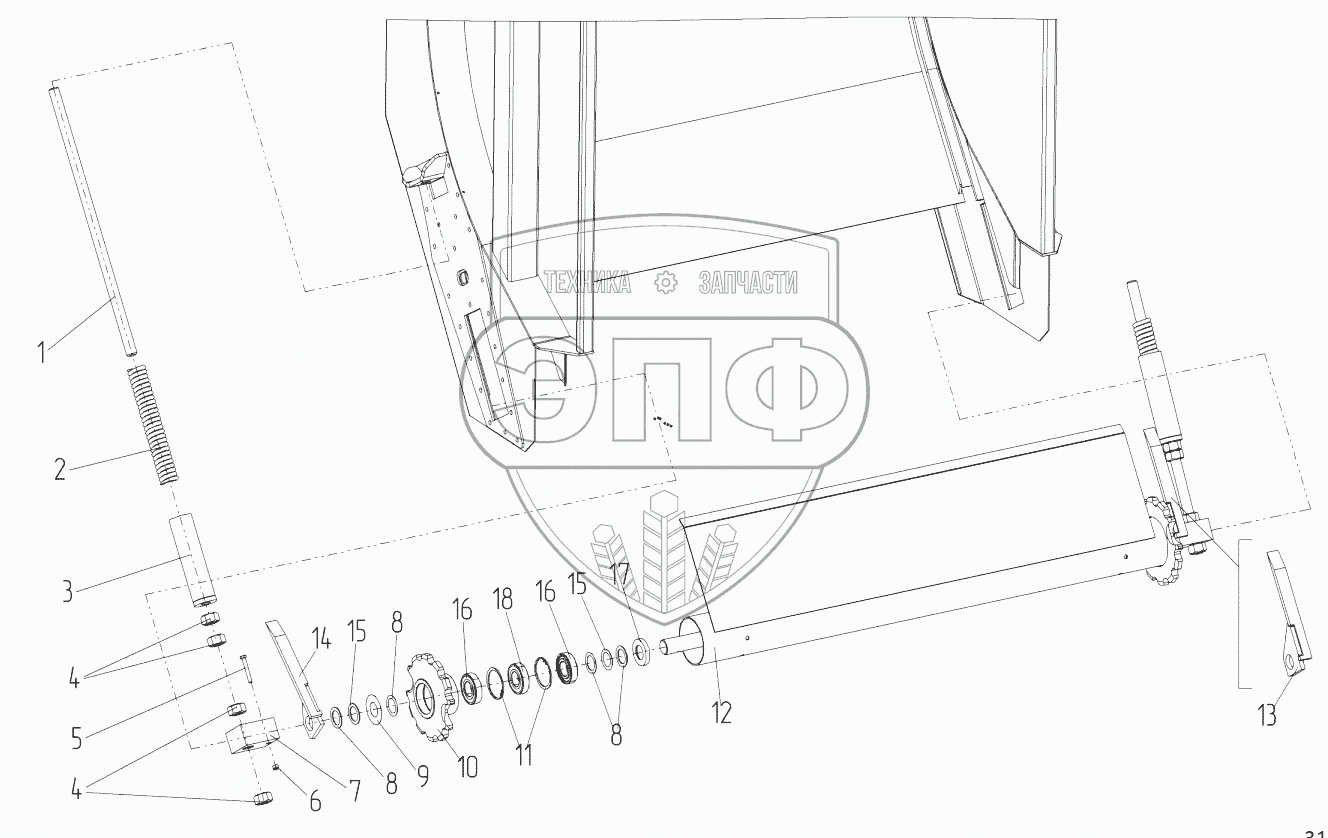

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Натяжной вал
1
2
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 41O003 | Шпилька | Нет на складе | |
| 2 | 12C005 | Пружина натяжителя | Нет на складе | |
| 3 | R23157 | Стакан пружины | Нет на складе | |
| 4 | 02O070 | Гайка М24 | Нет на складе | |
| 5 | 01E124 | Болт | Нет на складе | |
| 6 | 02B025 | Гайка М8 | Нет на складе | |
| 7 | 211050 | Опора натяжения цепи | Нет на складе | |
| 8 | 39F025 | Шайба 35,5х50х0,5 | Нет на складе | |
| 9 | 39C025 | Кольцо регулировочное | Нет на складе | |
| 10 | JB15.03.03.010 | Венец ведомый | Нет на складе | |
| 11 | 03I072 | Кольцо стопорное | Нет на складе | |
| 12 | R23060 | Вал холостой | Нет на складе | |
| 13 | R23067-01 | Направляющая холостого вала левая | Нет на складе | |
| 14 | R23067 | Направляющая холостого вала правая | Нет на складе | |
| 15 | 39F030 | Кольцо регулировочное 35,2х50х2 | Нет на складе | |
| 16 | 05C033 | Подшипник | Нет на складе | |
| 17 | 201073 | Кольцо дистанционное | Нет на складе | |
| 18 | 05C032 | Подшипник | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
