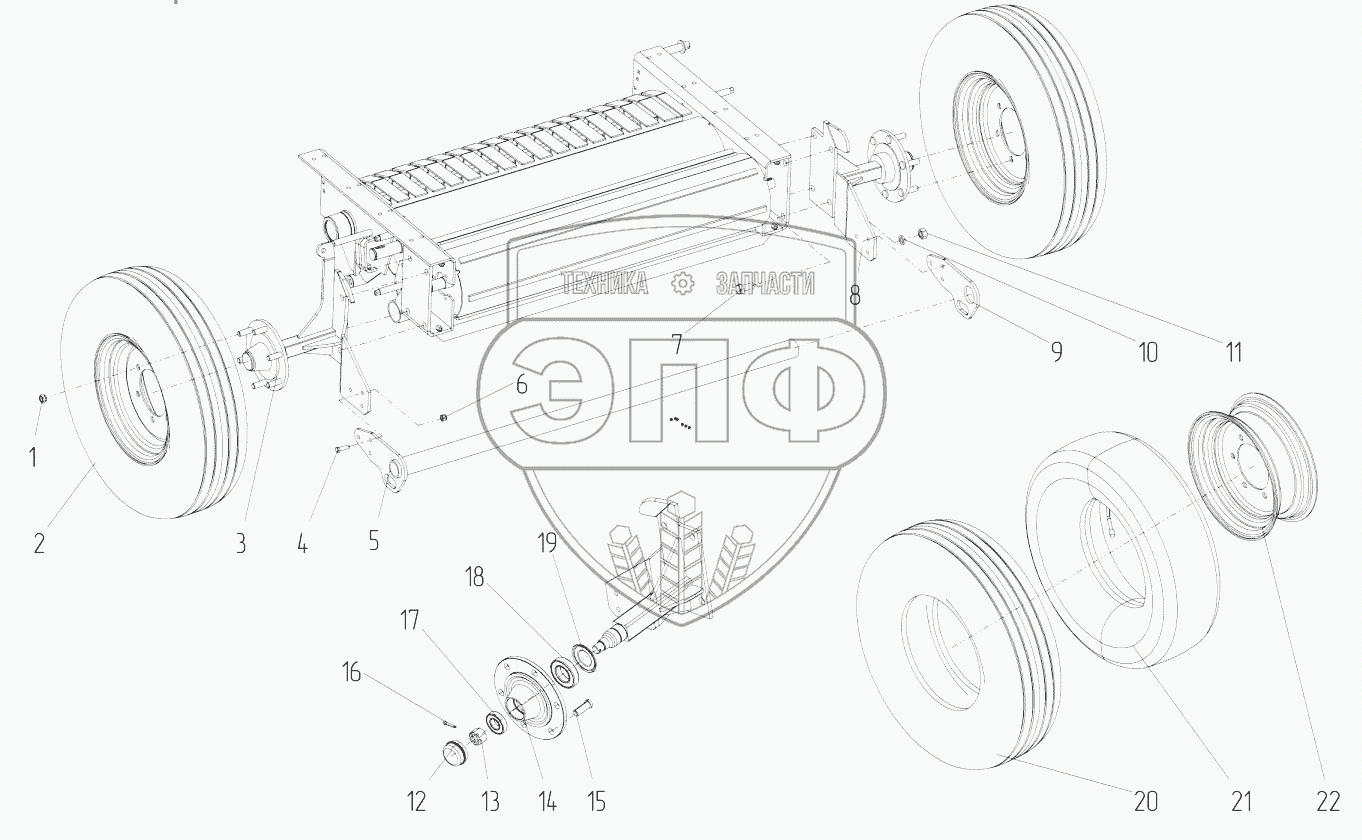

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Колеса опорные
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02B077/1 | Гайка | Нет на складе | |
| 2 | 15R040 | Колесо в сборе с шиной | Нет на складе | |
| 3 | R21020 | Ступица колеса правая | Нет на складе | |
| 4 | 01E308 | Болт М1240 | Нет на складе | |
| 5 | JB15.07.07.010 | Траверса | Нет на складе | |
| 6 | 02B050 | Гайка М12 | Нет на складе | |
| 7 | 01E511 | Болт | Нет на складе | |
| 8 | JB15.01.02.010 | Ступица колеса левая | Нет на складе | |
| 9 | JB15.07.07.001 | Пластина кронштейна | Нет на складе | |
| 10 | 02G200 | Шайба | Нет на складе | |
| 11 | 02O060 | Гайка | Нет на складе | |
| 12 | 15S902 | Крышка ступицы | Нет на складе | |
| 13 | 02O080 | Гайка | Нет на складе | |
| 14 | 15S901 | Ступица колеса | Нет на складе | |
| 15 | Болт М16х1,5 | Болт | Нет на складе | |
| 16 | 03O550 | Шплинт | Нет на складе | |
| 17 | 05A506 | Подшипник | Нет на складе | |
| 18 | 05A509 | Подшипник | Нет на складе | |
| 19 | 15S900 | Манжета | Нет на складе | |
| 20 | 15R042 | Шина | Нет на складе | |
| 21 | 15R043 | Камера | Нет на складе | |
| 22 | 15R041 | Колесо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
