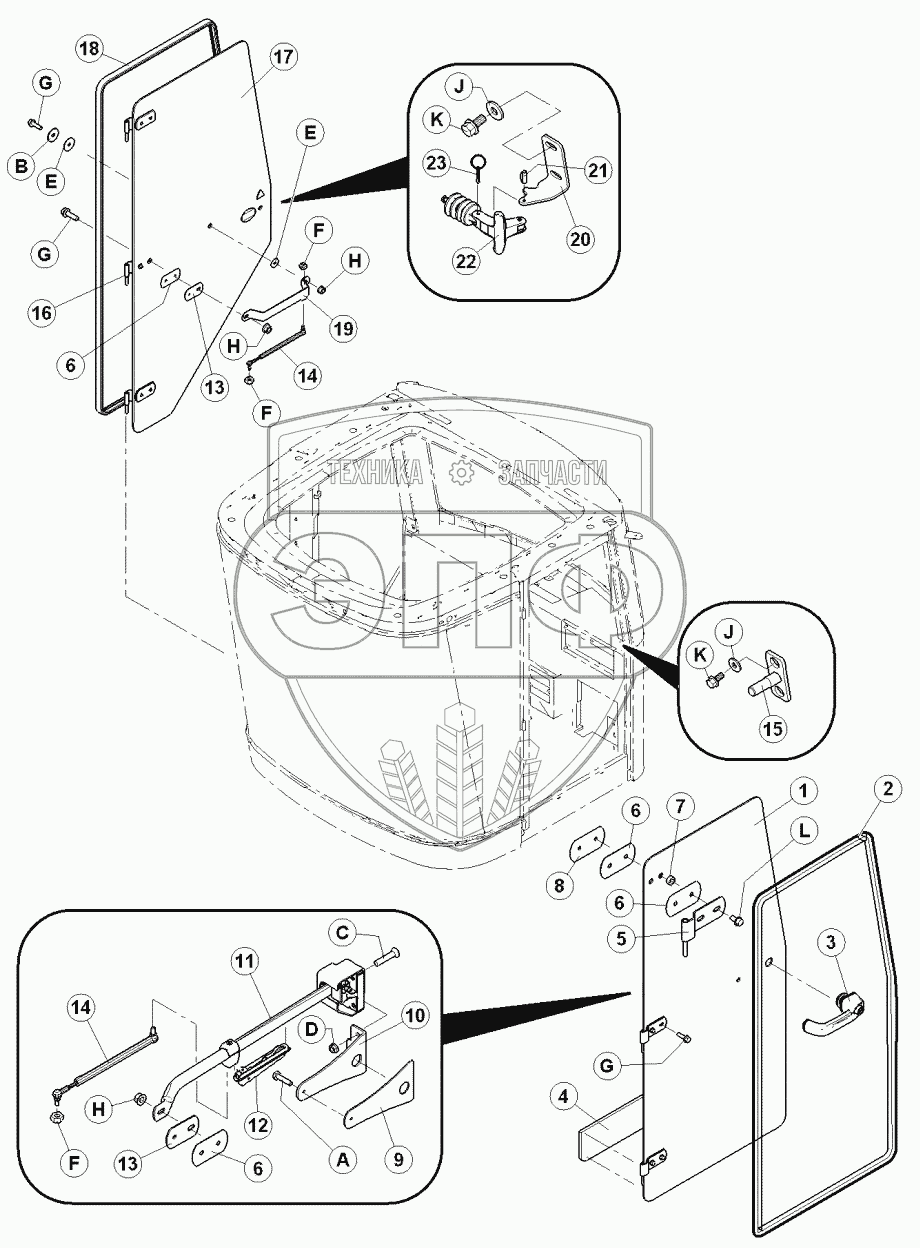

Каталог запасных частей к технике: MacDon-M155. Двери
1
2
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
A
B
C
D
E
E
F
F
F
G
G
G
Н
Н
Н
J
J
K
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 109738 | DOOR – GLASS | Нет на складе | |
| 2 | 109552 | SEAL – DOOR | Нет на складе | |
| 3 | 109743 | HANDLE - OUTSIDE CAB | Нет на складе | |
| 109701 | 109701 | KEY | Нет на складе | |
| 4 | 109732 | INSULATOR – DOOR | Нет на складе | |
| 5 | 109604 | HINGE - LEFT DOOR | Нет на складе | |
| 6 | 109598 | GASKET – HINGE | Нет на складе | |
| 7 | 109585 | SPACER | Нет на складе | |
| 8 | 109601 | BAR - HINGE BACKING | Нет на складе | |
| 9 | 109745 | GASKET - DOOR LATCH | Нет на складе | |
| 10 | 109822 | SUPPORT-LEFT LATCH | Нет на складе | |
| 11 | 160127 | LATCH-LH CAB DOOR | Нет на складе | |
| 12 | 160412 | ЖЕЛОБ | Нет на складе | |
| 13 | 109739 | BAR - CENTER HINGE BACKING | Нет на складе | |
| 14 | 109603 | SPRING – GAS | Нет на складе | |
| 110446 | 110446 | STUD – BALL | Нет на складе | |
| 15 | 109362 | CATCH WELDMENT | Нет на складе | |
| 16 | 109665 | HINGE - RIGHT DOOR | Нет на складе | |
| 17 | 138940 | ОКНО | Нет на складе | |
| 18 | 139152 | САЛЬНИК ОКНА | Нет на складе | |
| 19 | 160197 | HANDLE-WINDOW | Нет на складе | |
| 20 | 160192 | ANCHOR-WINDOW LATCH | Нет на складе | |
| 21 | 16061 | PIN-SPRING 3/16 DIA X 1/2 LG | Нет на складе | |
| 22 | 160188 | LATCH-WINDOW (HOLD OPEN) | Нет на складе | |
| 23 | 160189 | ПАЛЕЦ | Нет на складе | |
| A | 135301 | BOLT - HH M6 X 1 X 25 LG ZP | Нет на складе | |
| B | 16652 | WASHER - FLAT | Нет на складе | |
| C | 30504 | ВИНТ | Нет на складе | |
| D | 30280 | NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP | Нет на складе | |
| E | 160202 | WASHER | Нет на складе | |
| F | 18690 | NUT-HEX LOCK DT 5/16-18 UNC ZP | Нет на складе | |
| G | 30936 | BOLT -HH FLG (SERR FACE) 3/8 NC X 125 GR 5 ZP | Нет на складе | |
| Н | 30228 | NUT - FLANGE DT SMOOTH FACE 0375-16UNC | Нет на складе | |
| J | 020535 | ШАЙБА | Нет на складе | |
| K | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | Нет на складе | |
| L | 101897 | SCREW - HEX WASH HD THD ROLLING 3/8 NC X 3/4 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
