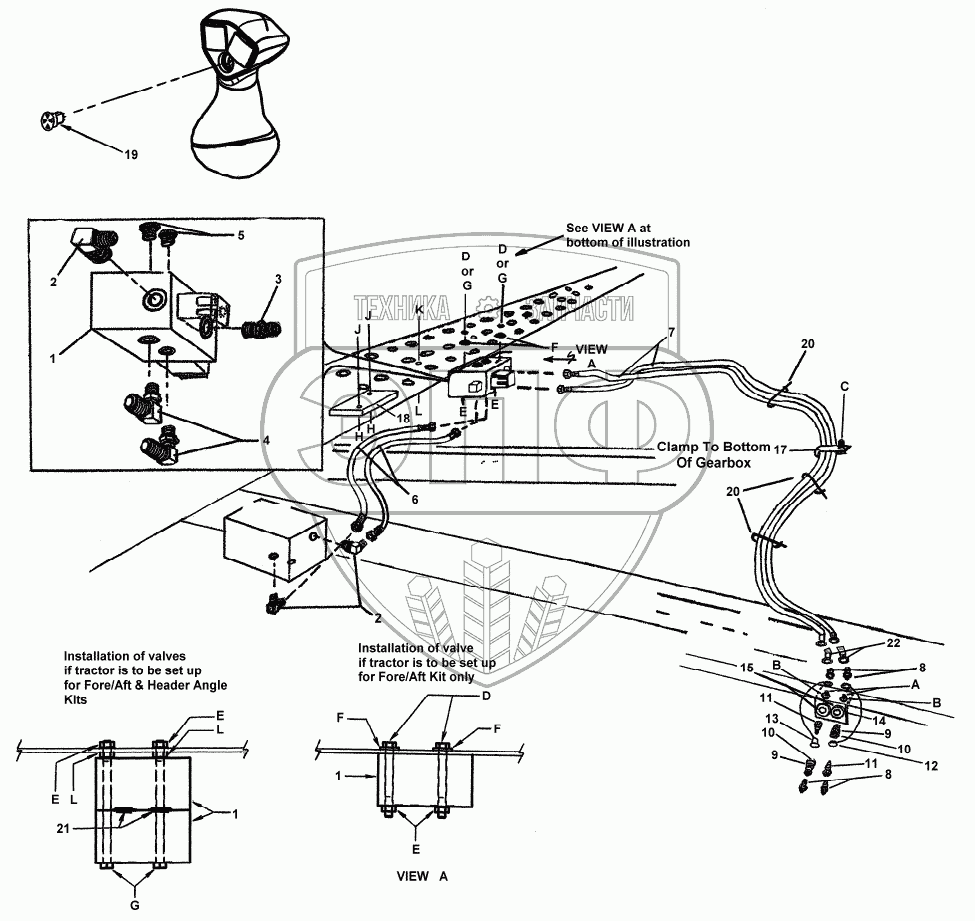

Каталог запасных частей к технике: MacDon-9250. OPTIONAL HYDRAULICS – FORE/AFT KIT
1
1
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
17
18
19
20
20
21
22
A
A
B
B
C
D
D
D
E
E
E
E
E
F
F
F
G
G
G
H
H
J
J
K
L
L
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111129 | VALVE | Нет на складе | |
| 2 | 30282 | FITTING - ELBOW 90° HYD | Нет на складе | |
| 3 | 15903 | FITTING - CONNECTOR HYD | Нет на складе | |
| 4 | 50104 | ФИТИНГ | Нет на складе | |
| 5 | 102711 | PLUG - HEX SOCKET CW O-RING | Нет на складе | |
| 6 | 112208 | HOSE | Нет на складе | |
| 7 | 112209 | HOSE | Нет на складе | |
| 8 | 21806 | FITTING | Нет на складе | |
| 9 | 21857 | FITTING | Нет на складе | |
| 10 | 50082 | O-RING | Нет на складе | |
| 11 | 21855 | FITTING | Нет на складе | |
| 12 | 21858 | PLUG | Нет на складе | |
| 13 | 21856 | DUST CAP | Нет на складе | |
| 14 | 45936 | ANGLE | Нет на складе | |
| 15 | 45153 | WASHER | Нет на складе | |
| 17 | 103738 | ЗАЖИМ | Нет на складе | |
| 18 | 112143 | MODULE | Нет на складе | |
| 19 | 109061 | SWITCH | Нет на складе | |
| 20 | 21763 | FASTENER - CABLE TIE BLACK | Нет на складе | |
| 21 | 45934 | O-RING | Нет на складе | |
| 22 | 30875 | ФИТИНГ | Нет на складе | |
| A | 30963 | БОЛТ | Нет на складе | |
| B | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC | Нет на складе | |
| C | 30982 | BOLT | Нет на складе | |
| D | 21595 | BOLT | Нет на складе | |
| E | 30280 | NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP | Нет на складе | |
| F | 18597 | ШАЙБА | Нет на складе | |
| G | 45933 | BOLT | Нет на складе | |
| H | 18796 | NUT- HEX # 8-32 UNC GR 5 ZP | Нет на складе | |
| J | 45694 | SCREW | Нет на складе | |
| K | 50112 | BOLT | Нет на складе | |
| L | 18589 | 5/16 UNC HEX NUT PLATED | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
