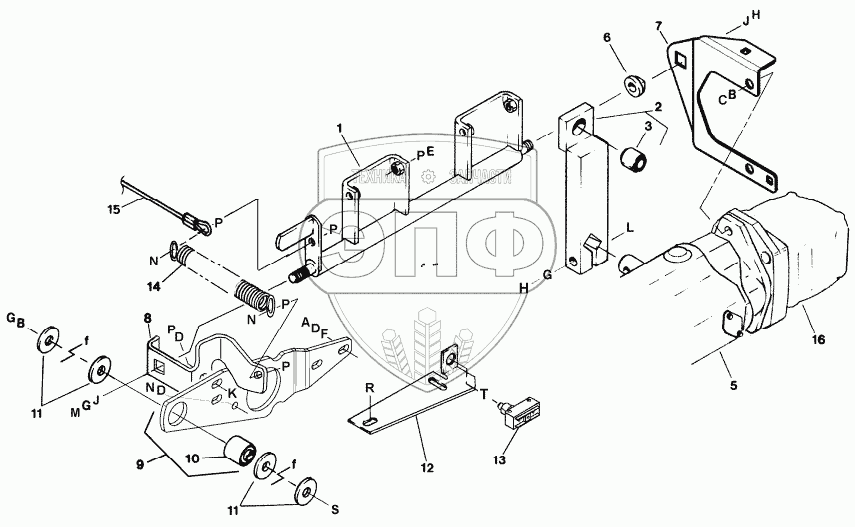

Каталог запасных частей к технике: MacDon-9250. NEUTRAL INTERLOCK AND PINTLE ARMS
1
2
3
5
6
7
8
9
10
11
11
12
13
14
15
16
A
B
B
C
D
D
D
E
F
G
G
G
H
H
J
J
K
L
M
N
N
N
P
P
P
P
P
P
R
S
T
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111022 | LOCK | Нет на складе | |
| 2 | 111026 | ARM | Нет на складе | |
| 3 | 21810 | BUSHING | Нет на складе | |
| 5 | PUMP | PUMP | Нет на складе | |
| 6 | 25348 | BUSHING | Нет на складе | |
| 7 | 111301 | SUPPORT | Нет на складе | |
| 8 | 111020 | SUPPORT | Нет на складе | |
| 9 | 111023 | SUPPORT | Нет на складе | |
| 10 | 50040 | BUSHING – RUBBER | Нет на складе | |
| 11 | 4761 | WASHER - FLAT | Нет на складе | |
| 12 | 112266 | MOUNT | Нет на складе | |
| 13 | 109816 | SWITCH | Нет на складе | |
| 111763 | 111763 | SWITCH-PLUNGER LIMIT | Нет на складе | |
| 14 | 25321 | SPRING – EXTENSION | Нет на складе | |
| 15 | 45236 | CABLE ASSEMBLY | Нет на складе | |
| 16 | DRIVE | DRIVE | Нет на складе | |
| A | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | Нет на складе | |
| B | 18638 | WASHER-LOCK | Нет на складе | |
| C | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | Нет на складе | |
| D | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | Нет на складе | |
| E | 50149 | SETSCREW | Нет на складе | |
| F | 18598 | WASHER - SAE FLAT 13/32 ID X 13/16 IN OD ZP | Нет на складе | |
| G | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | Нет на складе | |
| H | 18697 | NUT - HEX LOCK DT 500-13UNC | Нет на складе | |
| J | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | Нет на складе | |
| K | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | Нет на складе | |
| L | 135542 | BOLT-HH 1/2 NC X 30 LG GR 8 ZP | Нет на складе | |
| M | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | Нет на складе | |
| N | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | Нет на складе | |
| P | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | Нет на складе | |
| R | 30228 | NUT - FLANGE DT SMOOTH FACE 0375-16UNC | Нет на складе | |
| S | 30011 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP | Нет на складе | |
| T | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
