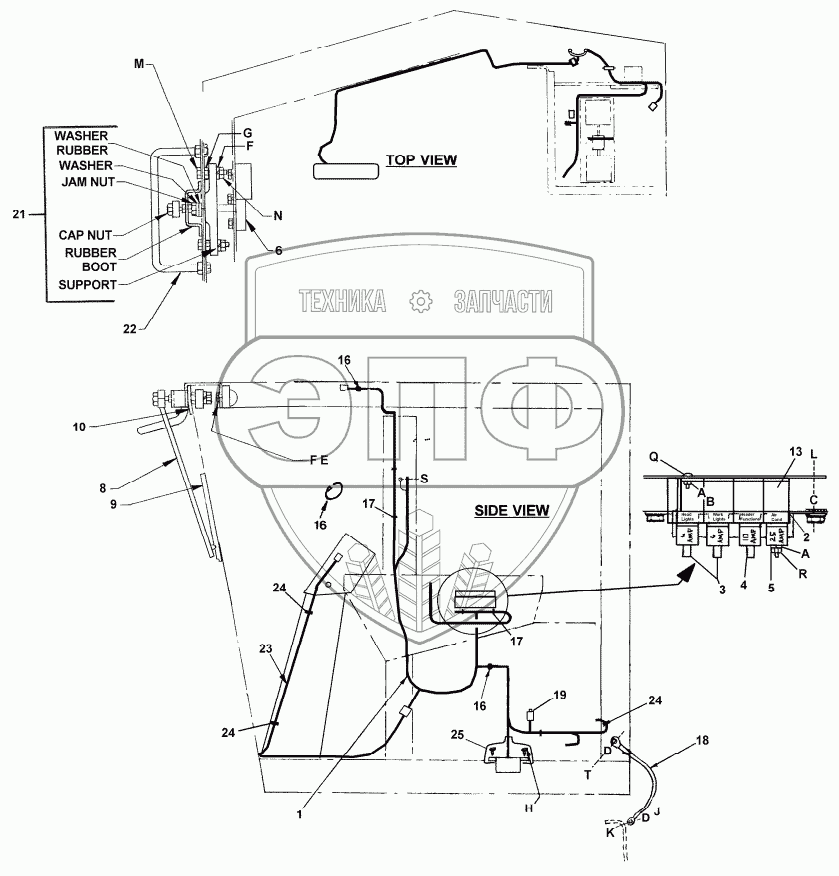

Каталог запасных частей к технике: MacDon-9250. CAB ELECTRICAL AND WIPER
1
2
3
4
5
6
8
9
10
13
16
16
16
17
17
18
19
21
22
23
24
24
24
25
A
A
B
C
D
E
F
F
G
H
J
K
L
M
N
Q
R
S
T
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45826 | HARNESS | Нет на складе | |
| 163570 | 163570 | HARNESS | Нет на складе | |
| 2 | 21908 | SUPPORT | Нет на складе | |
| 3 | 21910 | BREAKER | Нет на складе | |
| 4 | 109083 | BREAKER | Нет на складе | |
| 109736 | 109736 | BREAKER | Нет на складе | |
| 5 | 21909 | BREAKER | Нет на складе | |
| 6 | 109825 | MOTOR - ELEC WINDSHIELD WIPER | Нет на складе | |
| 8 | 109086 | ARM | Нет на складе | |
| 9 | 109087 | BLADE | Нет на складе | |
| 10 | 45725 | PLATE | Нет на складе | |
| 13 | 30215 | РЕЛЕ МИНИ | Нет на складе | |
| 16 | 42678 | FASTENER | Нет на складе | |
| 17 | 16661 | FASTENER | Нет на складе | |
| 18 | 24289 | CABLE | Нет на складе | |
| 19 | 21943 | SWITCH | Нет на складе | |
| 21 | 109088 | SUPPORT - ADAPTER KIT | Нет на складе | |
| 22 | HANDLE | HANDLE | Нет на складе | |
| 23 | 45940 | HARNESS | Нет на складе | |
| 24 | 30542 | FASTENER-BLACK NYLON CLIP | Нет на складе | |
| 25 | 109212 | BOOT | Нет на складе | |
| A | 18634 | WASHER - REG LOCK #10 NOM ID ZP | Нет на складе | |
| B | 18647 | NUT | Нет на складе | |
| C | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP | Нет на складе | |
| D | 18598 | WASHER - SAE FLAT 13/32 ID X 13/16 IN OD ZP | Нет на складе | |
| E | 109089 | БОЛТ | Нет на складе | |
| F | 18635 | WASHER - REG LOCK 1/4 IN NOM ID ZP | Нет на складе | |
| G | 18589 | 5/16 UNC HEX NUT PLATED | Нет на складе | |
| H | 109116 | SCREW | Нет на складе | |
| J | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | Нет на складе | |
| K | 30228 | NUT - FLANGE DT SMOOTH FACE 0375-16UNC | Нет на складе | |
| L | 109084 | BOLT | Нет на складе | |
| M | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP | Нет на складе | |
| N | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP | Нет на складе | |
| P | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | Нет на складе | |
| Q | 109090 | SCREW | Нет на складе | |
| R | 20011 | NUT | Нет на складе | |
| S | 42292 | SCREW | Нет на складе | |
| T | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
