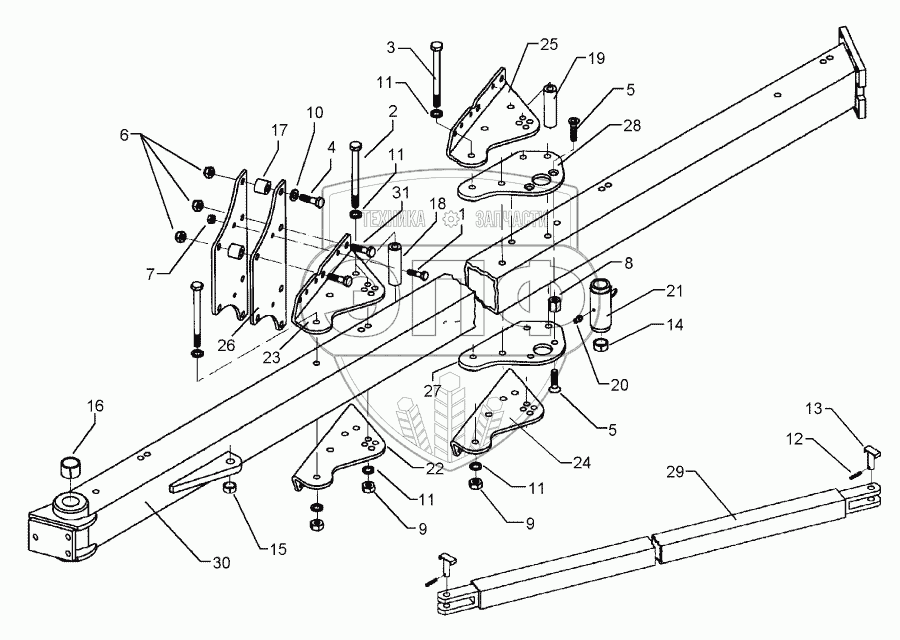

Каталог запасных частей к технике: Lemken EuroDiamant 10. Basic frame EuroDiamant 10 7-100
1
2
3
4
5
5
6
7
8
9
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3607 | Bolt | Нет на складе | |
| 2 | 301 4542 | Bolt | Нет на складе | |
| 3 | 301 4546 | Bolt | Нет на складе | |
| 4 | 301 4607 | Bolt | Нет на складе | |
| 5 | 301 6152 | Countersunk bolt | Нет на складе | |
| 6 | 303 0936 | Selflocking nut | Нет на складе | |
| 7 | 303 0974 | Nut | Нет на складе | |
| 8 | 303 0975 | Nut | Нет на складе | |
| 9 | 303 0977 | Nut | Нет на складе | |
| 10 | 305 6164 | Washer | Нет на складе | |
| 11 | 305 9888 | Spring ring | Нет на складе | |
| 12 | 309 6072 | Expansion bush | Нет на складе | |
| 13 | 313 8053 | Pin with stop | Нет на складе | |
| 14 | 317 2005 | Expansion bush | Нет на складе | |
| 15 | 317 3345 | Expansion bush | Нет на складе | |
| 16 | 317 3433 | Expansion bush | Нет на складе | |
| 17 | 317 6947 | Bush | Нет на складе | |
| 18 | 317 7513 | Bushing | Нет на складе | |
| 19 | 317 7514 | Tube | Нет на складе | |
| 20 | 323 6348 | Grease nipple | Нет на складе | |
| 21 | 402 1271 | Bearing tube | Нет на складе | |
| 22 | 402 2566 | Adjusting bracket | Нет на складе | |
| 23 | 402 2567 | Adjusting bracket | Нет на складе | |
| 24 | 402 2568 | Adjusting bracket | Нет на складе | |
| 25 | 402 2569 | Adjusting bracket | Нет на складе | |
| 26 | 402 2572 | Stalk plate | Нет на складе | |
| 27 | 405 1206 | Bearing plate | Нет на складе | |
| 28 | 405 1207 | Bearing plate | Нет на складе | |
| 29 | 405 7323 | Supporting tube | Нет на складе | |
| 30 | 405 7389 | Basic frame | Нет на складе | |
| 31 | 301 4408 | Bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
