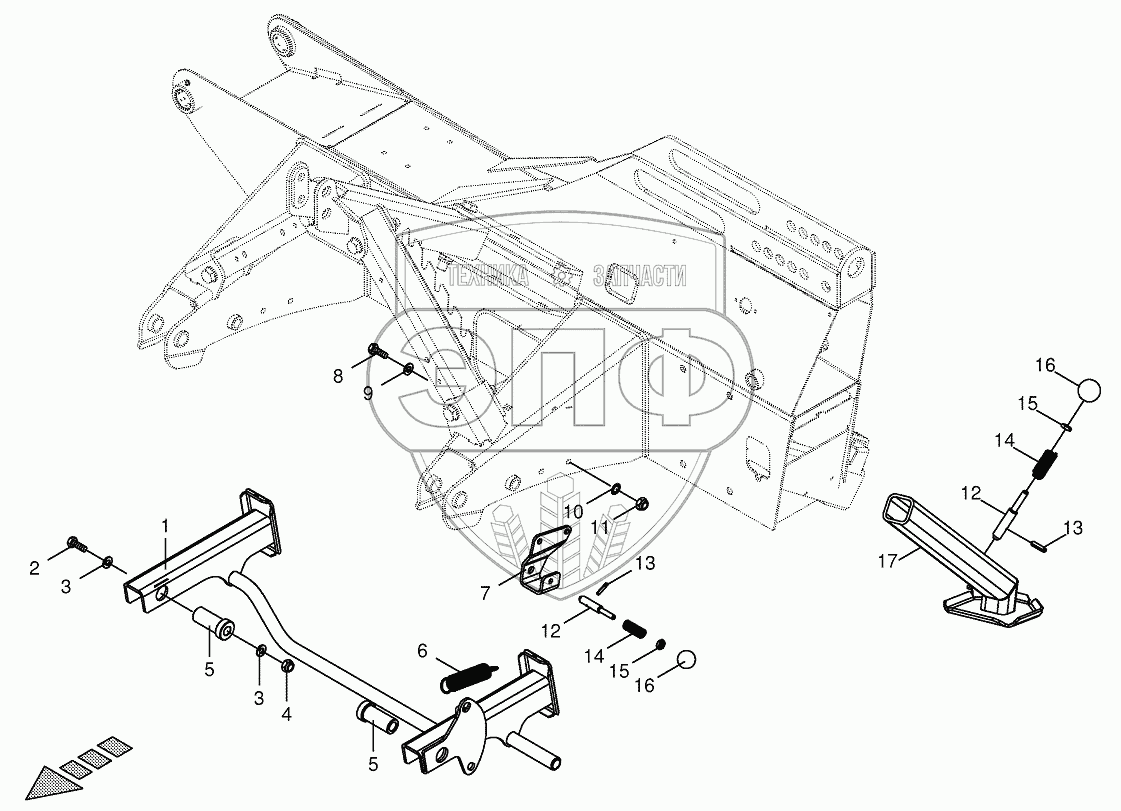

Каталог запасных частей к технике: KRONE EC R360. Supporting leg
1
1
2
2
3
3
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200317500 | Jack stand-front | Нет на складе | |
| 2 | 009012171 | Hex head bolt | Нет на складе | |
| 3 | 009105122 | Washer | Нет на складе | |
| 4 | 009087210 | Locknut | Нет на складе | |
| 5 | 200326590 | Bushing | Нет на складе | |
| 6 | 003401042 | Tension spring | Нет на складе | |
| 7 | 200326530 | Support | Нет на складе | |
| 8 | 009006570 | Hex head bolt | Нет на складе | |
| 9 | 009105061 | Washer | Нет на складе | |
| 10 | 009099101 | Detent edged washer | Нет на складе | |
| 11 | 009087010 | Locknut | Нет на складе | |
| 12 | 002630920 | Pin | Нет на складе | |
| 13 | 009126112 | Roll pin | Нет на складе | |
| 14 | 003372563 | Pressure spring | Нет на складе | |
| 15 | 009085000 | Hex nut-low form | Нет на складе | |
| 16 | 009195090 | Ball knob | Нет на складе | |
| 17 | 200317372 | Support | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
