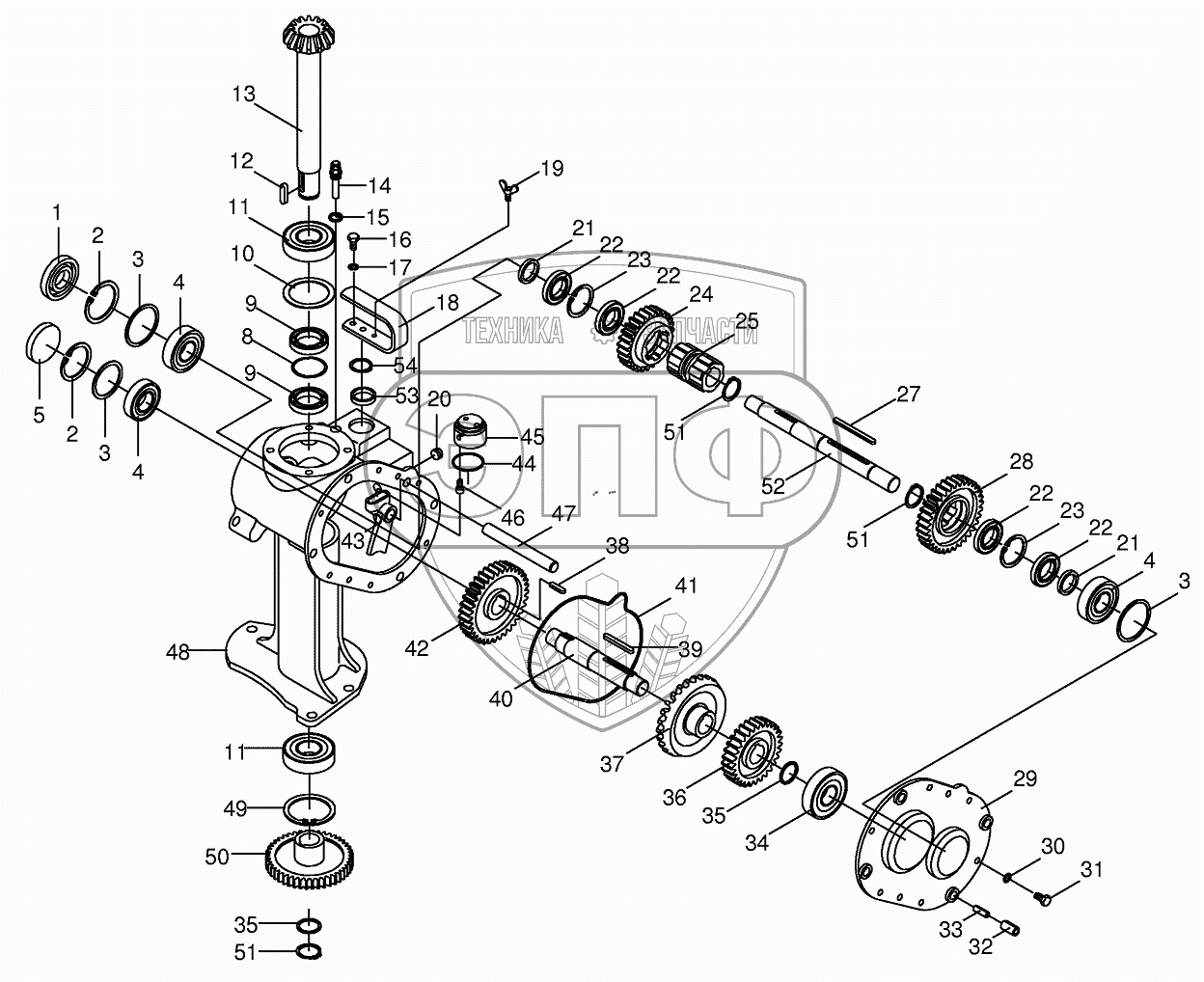

Каталог запасных частей к технике: KRONE EC 28/32CV. Transmission part I, -28
1
2
2
3
3
3
3
3
3
3
4
4
4
5
8
9
9
10
10
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
23
24
25
27
28
29
30
31
32
33
34
35
35
35
35
35
35
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009363391 | Radial-shaft sealing ring | Нет на складе | |
| 2 | 009116730 | Circlip | Нет на складе | |
| 3 | 009110230 | Shim ring | Нет на складе | |
| 3 | 009110241 | Shim ring | Нет на складе | |
| 3 | 009110220 | Shim ring | Нет на складе | |
| 4 | 009301670 | Grooved ball bearing | Нет на складе | |
| 5 | 009252052 | Sealing cap | Нет на складе | |
| 8 | 009111640 | Shim ring | Нет на складе | |
| 9 | 009363590 | Radial-shaft sealing ring | Нет на складе | |
| 10 | 009109700 | Shim ring | Нет на складе | |
| 10 | 009109720 | Shim ring | Нет на складе | |
| 10 | 009109730 | Shim ring | Нет на складе | |
| 11 | 009305680 | Grooved ball bearing | Нет на складе | |
| 12 | 009151220 | Fit-in key | Нет на складе | |
| 13 | 002561865 | Pinion shaft | Нет на складе | |
| 14 | 009198290 | Breather | Нет на складе | |
| 15 | 009377270 | Gasket ring | Нет на складе | |
| 16 | 009006140 | Hex head bolt | Нет на складе | |
| 17 | 009099081 | Detent edged washer | Нет на складе | |
| 18 | 002561133 | Actuating lever | Нет на складе | |
| 19 | 009061320 | Winged screw | Нет на складе | |
| 20 | 009060401 | Screw plug | Нет на складе | |
| 21 | 001394271 | Spacing washer | Нет на складе | |
| 22 | 009301030 | Grooved ball bearing | Нет на складе | |
| 23 | 009116590 | Circlip | Нет на складе | |
| 24 | 002568361 | Spur gear | Нет на складе | |
| 25 | 002561046 | Shifter collar | Нет на складе | |
| 27 | 009151360 | Fit-in key | Нет на складе | |
| 28 | 002568371 | Spur gear | Нет на складе | |
| 29 | 002561102 | Gearbox cover | Нет на складе | |
| 30 | 009099091 | Detent edged washer | Нет на складе | |
| 31 | 009006370 | Hex head bolt | Нет на складе | |
| 32 | 009125081 | Roll pin | Нет на складе | |
| 33 | 009127110 | Roll pin | Нет на складе | |
| 34 | 009303380 | Grooved ball bearing | Нет на складе | |
| 35 | 009111300 | Shim ring | Нет на складе | |
| 35 | 009111320 | Shim ring | Нет на складе | |
| 35 | 009111330 | Shim ring | Нет на складе | |
| 35 | 009111340 | Shim ring | Нет на складе | |
| 35 | 009111361 | Shim ring | Нет на складе | |
| 36 | 002568381 | Spur gear | Нет на складе | |
| 37 | 002568411 | Crown wheel | Нет на складе | |
| 38 | 009151050 | Fit-in key | Нет на складе | |
| 39 | 009150370 | Fit-in key | Нет на складе | |
| 40 | 002568431 | Gearbox shaft | Нет на складе | |
| 41 | 009375830 | O-ring | Нет на складе | |
| 42 | 002568392 | Spur gear | Нет на складе | |
| 43 | 002561092 | Shift finger | Нет на складе | |
| 44 | 009375000 | O-ring | Нет на складе | |
| 45 | 002561113 | Excentric | Нет на складе | |
| 46 | 009030731 | Allen screw | Нет на складе | |
| 47 | 002561121 | Operation pole | Нет на складе | |
| 48 | 002568453 | Indexing gear housing | Нет на складе | |
| 49 | 009116800 | Circlip | Нет на складе | |
| 50 | 002530343 | Spur gear | Нет на складе | |
| 51 | 009115410 | Circlip | Нет на складе | |
| 52 | 002564133 | Conditioner drive shaft | Нет на складе | |
| 53 | 009361502 | Radial-shaft sealing ring | Нет на складе | |
| 54 | 009116530 | Circlip | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
