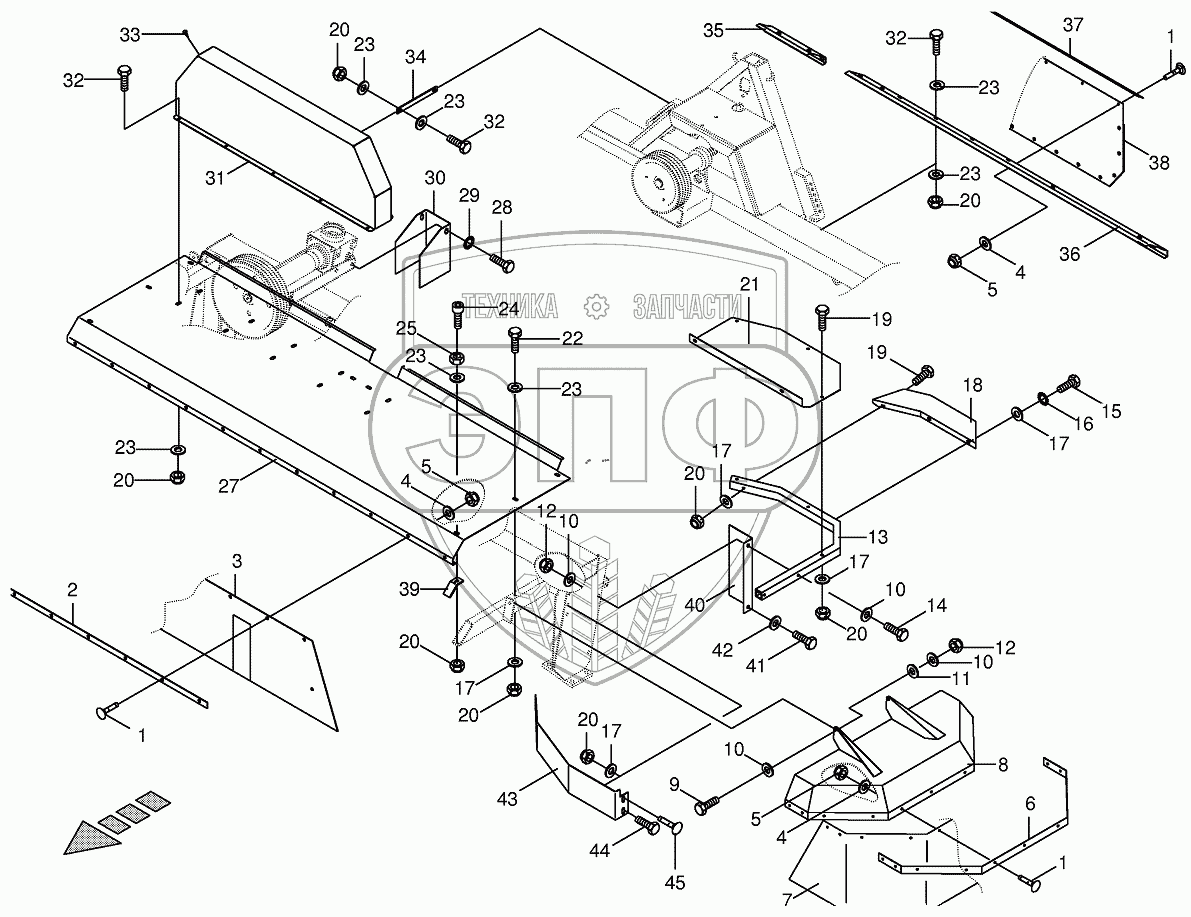

Каталог запасных частей к технике: KRONE EC 27/32. Guard / Rubber skirts
1
1
1
2
2
3
3
4
4
4
5
5
5
6
7
7
8
9
10
10
10
10
11
12
12
13
13
14
15
16
17
17
17
17
17
18
18
18
18
19
19
20
20
20
20
20
20
20
20
21
21
21
21
22
23
23
23
23
23
23
23
24
25
27
27
28
29
30
31
31
32
32
32
33
34
35
35
36
36
37
38
39
40
41
42
43
43
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009047312 | Coach bolt | Нет на складе | |
| 2 | 002541030 | Clamping strap-front | Нет на складе | |
| 2 | 002541040 | Clamping strap-front | Нет на складе | |
| 3 | 002540640 | Plastic cloth-front | Нет на складе | |
| 3 | 002540650 | Plastic cloth-front | Нет на складе | |
| 4 | 009106030 | Washer | Нет на складе | |
| 5 | 009087060 | Locknut | Нет на складе | |
| 6 | 002541020 | Clamping strap | Нет на складе | |
| 7 | 002540660 | Plastic cloth-left | Нет на складе | |
| 7 | 002540670 | Plastic cloth-right | Нет на складе | |
| 8 | 002540920 | Fold-away guard | Нет на складе | |
| 9 | 009006560 | Hex head bolt | Нет на складе | |
| 10 | 009105061 | Washer | Нет на складе | |
| 11 | 009108030 | Shim ring | Нет на складе | |
| 12 | 009087010 | Locknut | Нет на складе | |
| 13 | 002540320 | Drum guard | Нет на складе | |
| 13 | 002540330 | Drum guard | Нет на складе | |
| 14 | 009014530 | Hex head bolt | Нет на складе | |
| 15 | 009006320 | Hex head bolt | Нет на складе | |
| 16 | 009099091 | Detent edged washer | Нет на складе | |
| 17 | 009103530 | Washer | Нет на складе | |
| 18 | 002540430 | Drum guard-left | Нет на складе | |
| 18 | 002540450 | Drum guard-left | Нет на складе | |
| 18 | 002540440 | Drum guard-right | Нет на складе | |
| 18 | 002540460 | Drum guard-right | Нет на складе | |
| 19 | 009014340 | Hex head bolt | Нет на складе | |
| 20 | 009087580 | Locknut | Нет на складе | |
| 21 | 002540420 | Drum guard-right | Нет на складе | |
| 21 | 002540400 | Drum guard-right | Нет на складе | |
| 21 | 002540390 | Drum guard-left | Нет на складе | |
| 21 | 002540410 | Drum guard-left | Нет на складе | |
| 22 | 009010721 | Hex head bolt | Нет на складе | |
| 23 | 009104140 | Washer | Нет на складе | |
| 24 | 009031161 | Allen screw | Нет на складе | |
| 25 | 009082120 | Hex nut | Нет на складе | |
| 27 | 002540900 | Guard-front | Нет на складе | |
| 27 | 002540910 | Guard-front | Нет на складе | |
| 28 | 009006720 | Hex head bolt | Нет на складе | |
| 29 | 009099121 | Detent edged washer | Нет на складе | |
| 30 | 002540380 | Gearbox guard | Нет на складе | |
| 31 | 002540960 | V-belt guard | Нет на складе | |
| 31 | 002540970 | V-belt guard | Нет на складе | |
| 32 | 009006360 | Hex head bolt | Нет на складе | |
| 33 | 009242620 | Ruber grommet | Нет на складе | |
| 34 | 002541140 | Strap | Нет на складе | |
| 35 | 002540940 | Guard-back right | Нет на складе | |
| 35 | 002540890 | Guard-back right | Нет на складе | |
| 36 | 002540950 | Guard-back left | Нет на складе | |
| 36 | 002540930 | Guard-back left | Нет на складе | |
| 37 | 002541050 | Clamping strap-back | Нет на складе | |
| 38 | 002540490 | Plastic cloth-back | Нет на складе | |
| 39 | 002540290 | Angle | Нет на складе | |
| 40 | 002541100 | Deflector plate-back | Нет на складе | |
| 41 | 009006550 | Hex head bolt | Нет на складе | |
| 42 | 009106431 | Washer | Нет на складе | |
| 43 | 002541080 | Baffle plate-left | Нет на складе | |
| 43 | 002541090 | Baffle plate-left | Нет на складе | |
| 43 | 002541060 | Baffle plate-right | Нет на складе | |
| 43 | 002541070 | Baffle plate-right | Нет на складе | |
| 44 | 009006340 | Hex head bolt | Нет на складе | |
| 45 | 009048501 | Coach bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
