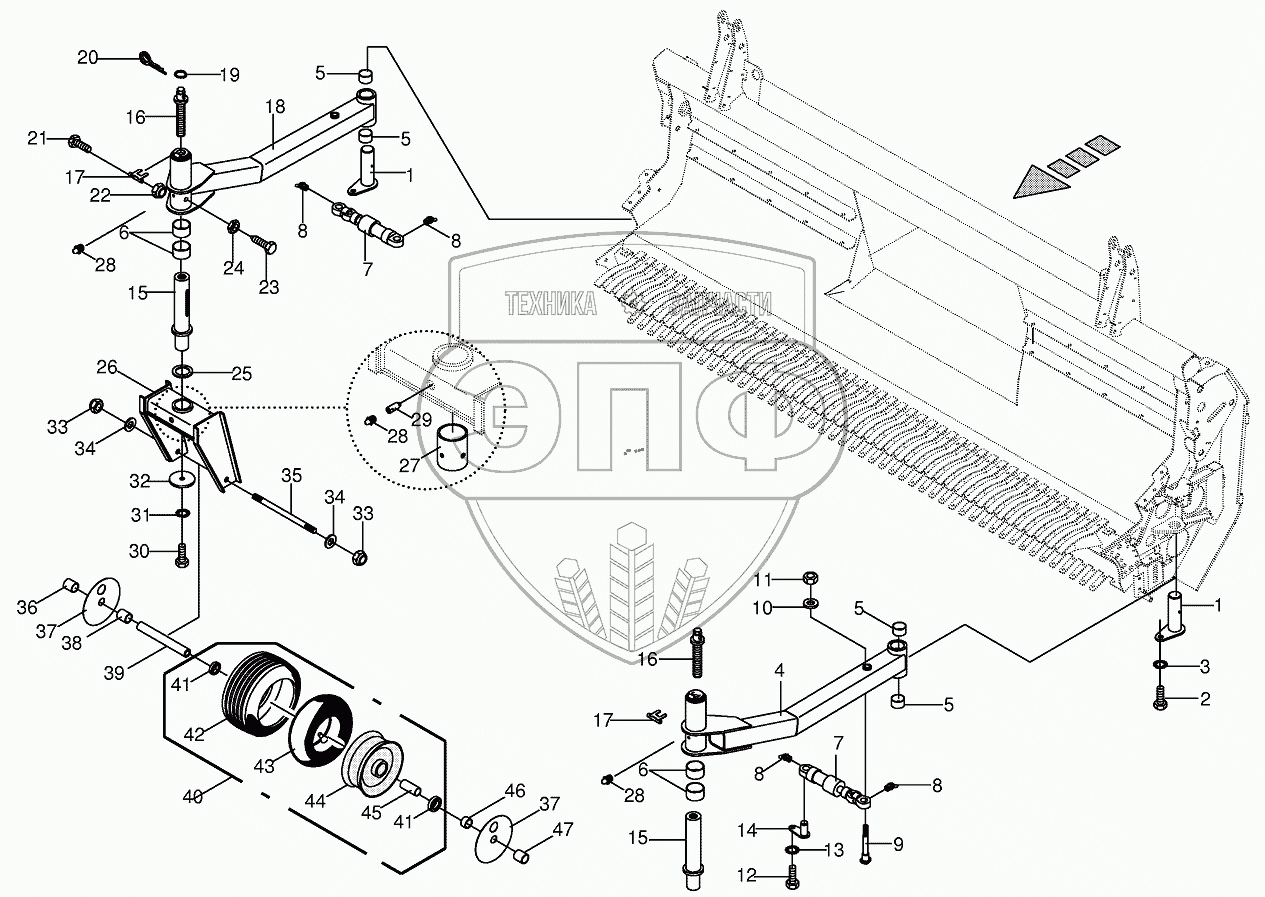

Каталог запасных частей к технике: KRONE EasyFlow 3801. Side view of supporting wheel
/2.gif)
1
1
2
3
4
5
5
5
5
6
6
7
7
8
8
8
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
33
34
34
35
36
37
37
38
39
40
41
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187650 | 009187650 | Sealing set | Нет на складе | |
| 1 | 002272192 | Bearing bolt | Нет на складе | |
| 2 | 009006340 | Hex head bolt | Нет на складе | |
| 3 | 009099091 | Detent edged washer | Нет на складе | |
| 4 | 002147030 | Wheel bracket-left, incl. bushing | Нет на складе | |
| 5 | 009353490 | Bearing bush | Нет на складе | |
| 6 | 009353420 | Bearing bush | Нет на складе | |
| 7 | 002272221 | Hydraulic cylinder | Нет на складе | |
| 8 | 009191020 | Grease niple | Нет на складе | |
| 9 | 002272261 | Pin | Нет на складе | |
| 10 | 002272271 | Washer | Нет на складе | |
| 11 | 009082200 | Hex nut | Нет на складе | |
| 12 | 009006140 | Hex head bolt | Нет на складе | |
| 13 | 009099081 | Detent edged washer | Нет на складе | |
| 14 | 002272233 | Pin-short | Нет на складе | |
| 15 | 003504201 | Retention bolt | Нет на складе | |
| 16 | 003504901 | Spindle | Нет на складе | |
| 17 | 003504931 | Bracket | Нет на складе | |
| 18 | 002147040 | Wheel bracket-incl. bushing | Нет на складе | |
| 19 | 009115360 | Circlip | Нет на складе | |
| 20 | 009171050 | Spring clip | Нет на складе | |
| 21 | 009010491 | Hex head bolt | Нет на складе | |
| 22 | 009087060 | Locknut | Нет на складе | |
| 23 | 009024010 | Hex head bolt | Нет на складе | |
| 24 | 009085150 | Hex nut-low form | Нет на складе | |
| 25 | 002272301 | Sliding ring | Нет на складе | |
| 26 | 002272311 | Fork -incl. bushing, grease nipple | Нет на складе | |
| 27 | 002272392 | Bushing | Нет на складе | |
| 28 | 009191050 | Grease niple | Нет на складе | |
| 29 | 002272401 | Intermediate tube | Нет на складе | |
| 30 | 009006780 | Hex head bolt | Нет на складе | |
| 31 | 009099121 | Detent edged washer | Нет на складе | |
| 32 | 002272321 | Washer | Нет на складе | |
| 33 | 009087210 | Locknut | Нет на складе | |
| 34 | 009105122 | Washer | Нет на складе | |
| 35 | 002272341 | Axle | Нет на складе | |
| 36 | 002169510 | Bushing | Нет на складе | |
| 37 | 002272511 | Cover disc | Нет на складе | |
| 38 | 002169520 | Bushing | Нет на складе | |
| 39 | 002272491 | Tube | Нет на складе | |
| 40 | 009530591 | Wheel -cpl. | Нет на складе | |
| 41 | 009302360 | Grooved ball bearing | Нет на складе | |
| 42 | 009532611 | Tyre | Нет на складе | |
| 43 | 009533290 | Hose | Нет на складе | |
| 44 | 009531590 | Rim | Нет на складе | |
| 45 | 009388350 | Spacer tube | Нет на складе | |
| 46 | 002272471 | Bushing | Нет на складе | |
| 47 | 002272501 | Spacer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
