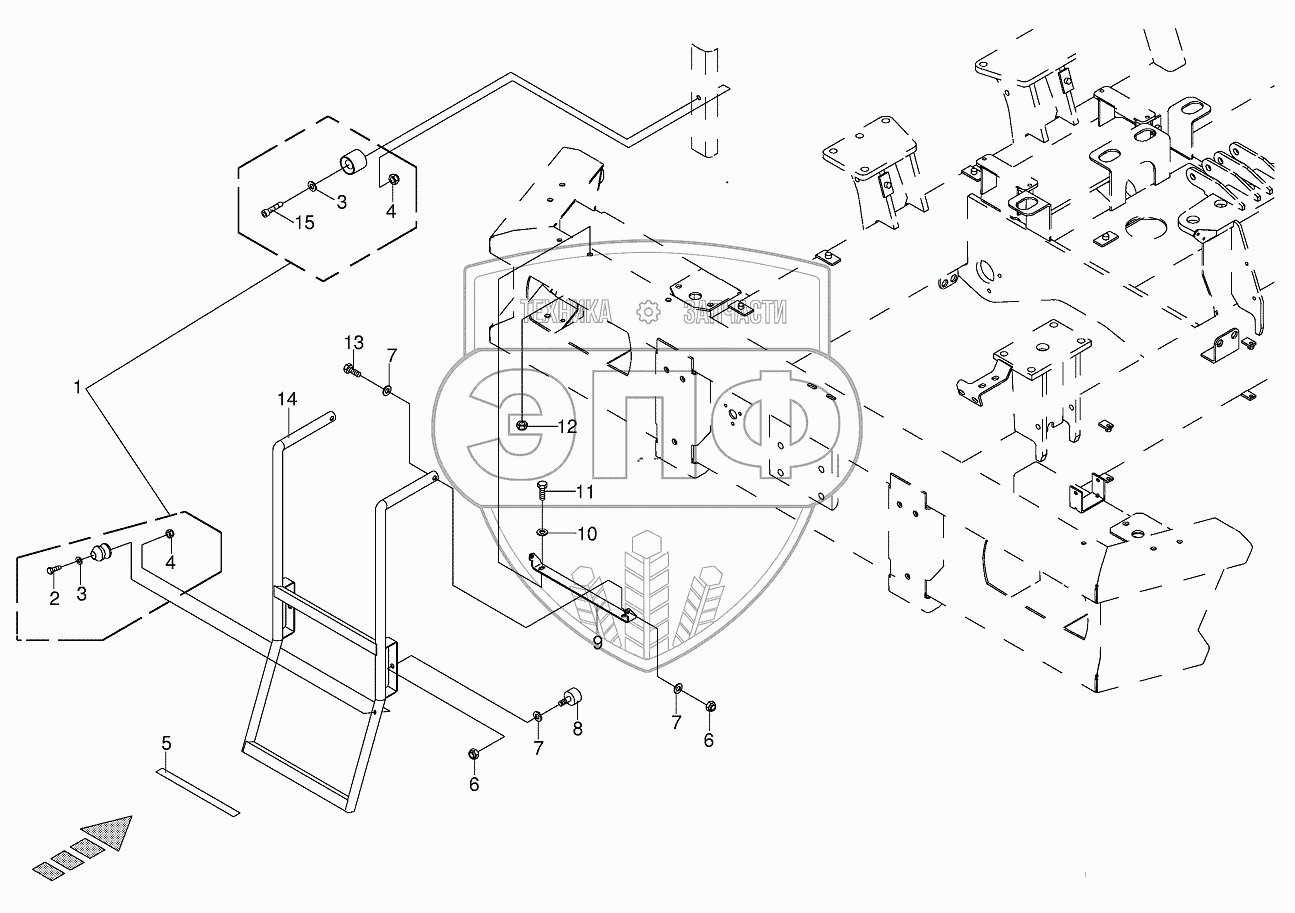

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Ascending ladder
/101.gif)
1
2
3
3
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002508311 | Clamp and buffer | Нет на складе | |
| 2 | 009014121 | Hex head bolt | Нет на складе | |
| 3 | 009104111 | Washer | Нет на складе | |
| 4 | 009087041 | Locknut | Нет на складе | |
| 5 | 009394041 | Locking tab | Нет на складе | |
| 6 | 009087580 | Locknut | Нет на складе | |
| 7 | 009104140 | Washer | Нет на складе | |
| 8 | 009242281 | Rubber pad | Нет на складе | |
| 9 | 002178711 | Hinged bracket | Нет на складе | |
| 10 | 009106090 | Washer | Нет на складе | |
| 11 | 009006570 | Hex head bolt | Нет на складе | |
| 12 | 009087010 | Locknut | Нет на складе | |
| 13 | 009014340 | Hex head bolt | Нет на складе | |
| 14 | 002178730 | Ladder-back | Нет на складе | |
| 15 | 009030451 | Allen screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
