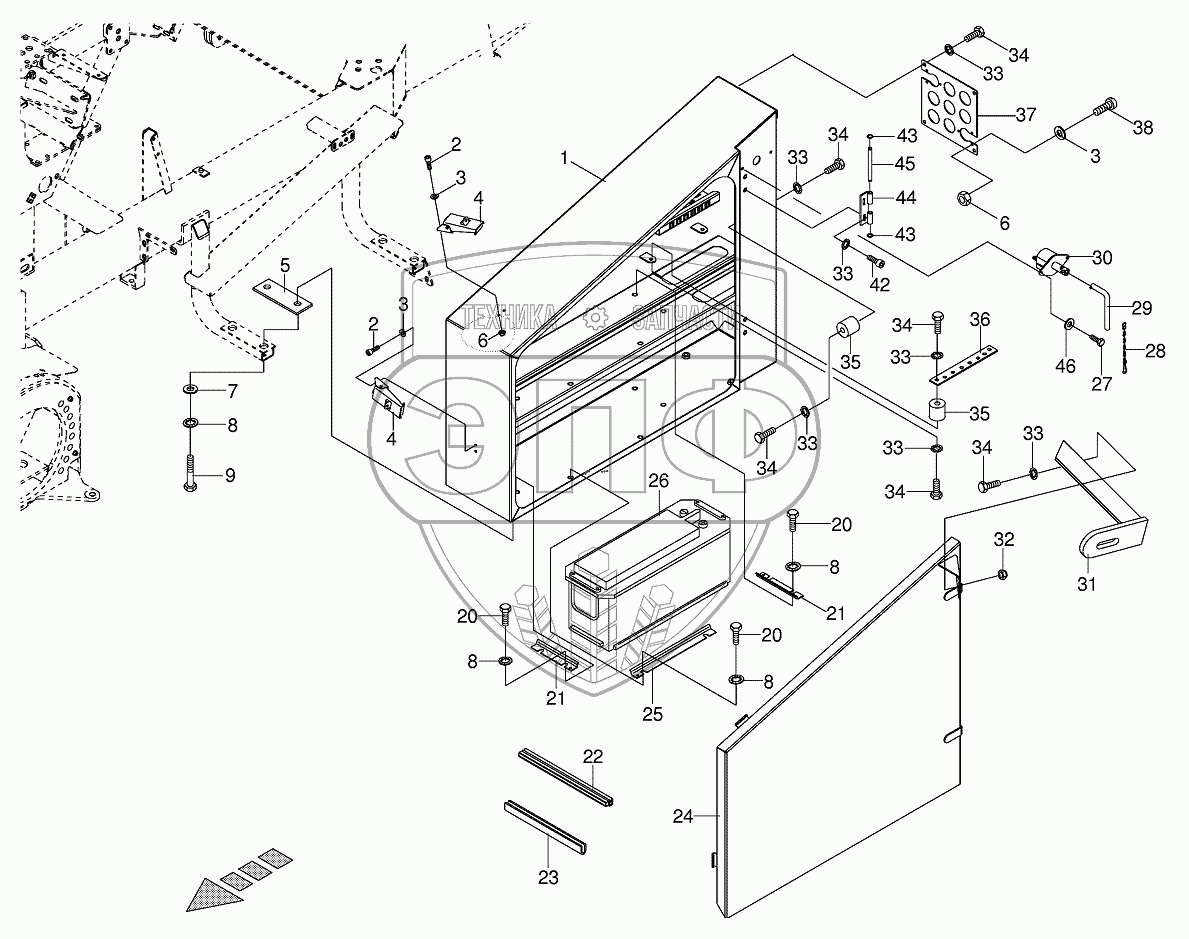

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Battery box
/90.gif)
1
2
2
3
3
3
4
4
5
6
6
7
8
8
8
8
9
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
33
33
33
34
34
34
34
34
34
35
35
36
37
38
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002177512 | Battery box | Нет на складе | |
| 2 | 009030140 | Allen screw | Нет на складе | |
| 3 | 009105001 | Washer | Нет на складе | |
| 4 | 009242190 | Clamping lock | Нет на складе | |
| 5 | 002177730 | Twixt rubber | Нет на складе | |
| 6 | 009082071 | Hex nut | Нет на складе | |
| 7 | 009103530 | Washer | Нет на складе | |
| 8 | 009099091 | Detent edged washer | Нет на складе | |
| 9 | 009014350 | Hex head bolt | Нет на складе | |
| 20 | 009006320 | Hex head bolt | Нет на складе | |
| 21 | 002177720 | Battery support | Нет на складе | |
| 22 | 009386941 | Rubber profile-Id.-no.= 1m | Нет на складе | |
| 23 | 009251110 | Edge protection-Id.-no.= 1m | Нет на складе | |
| 24 | 002177520 | Box door | Нет на складе | |
| 25 | 002305280 | Battery support | Нет на складе | |
| 26 | 003026480 | Battery | Нет на складе | |
| 27 | 009002391 | Hex head bolt | Нет на складе | |
| 28 | 009226512 | Chain | Нет на складе | |
| 29 | 003022290 | Control key | Нет на складе | |
| 30 | 003025080 | Main power cut-off | Нет на складе | |
| 31 | 002177690 | Support | Нет на складе | |
| 32 | 009087060 | Locknut | Нет на складе | |
| 33 | 009099081 | Detent edged washer | Нет на складе | |
| 34 | 009006120 | Hex head bolt | Нет на складе | |
| 35 | 003028990 | Spacing isolator | Нет на складе | |
| 36 | 002285730 | Plus-rail | Нет на складе | |
| 37 | 002170000 | Connecting plate | Нет на складе | |
| 38 | 009036520 | Allen screw | Нет на складе | |
| 42 | 009030750 | Allen screw | Нет на складе | |
| 43 | 009115900 | Lock washer | Нет на складе | |
| 44 | 002232210 | Hinge | Нет на складе | |
| 45 | 002232220 | Axle | Нет на складе | |
| 46 | 009104111 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
