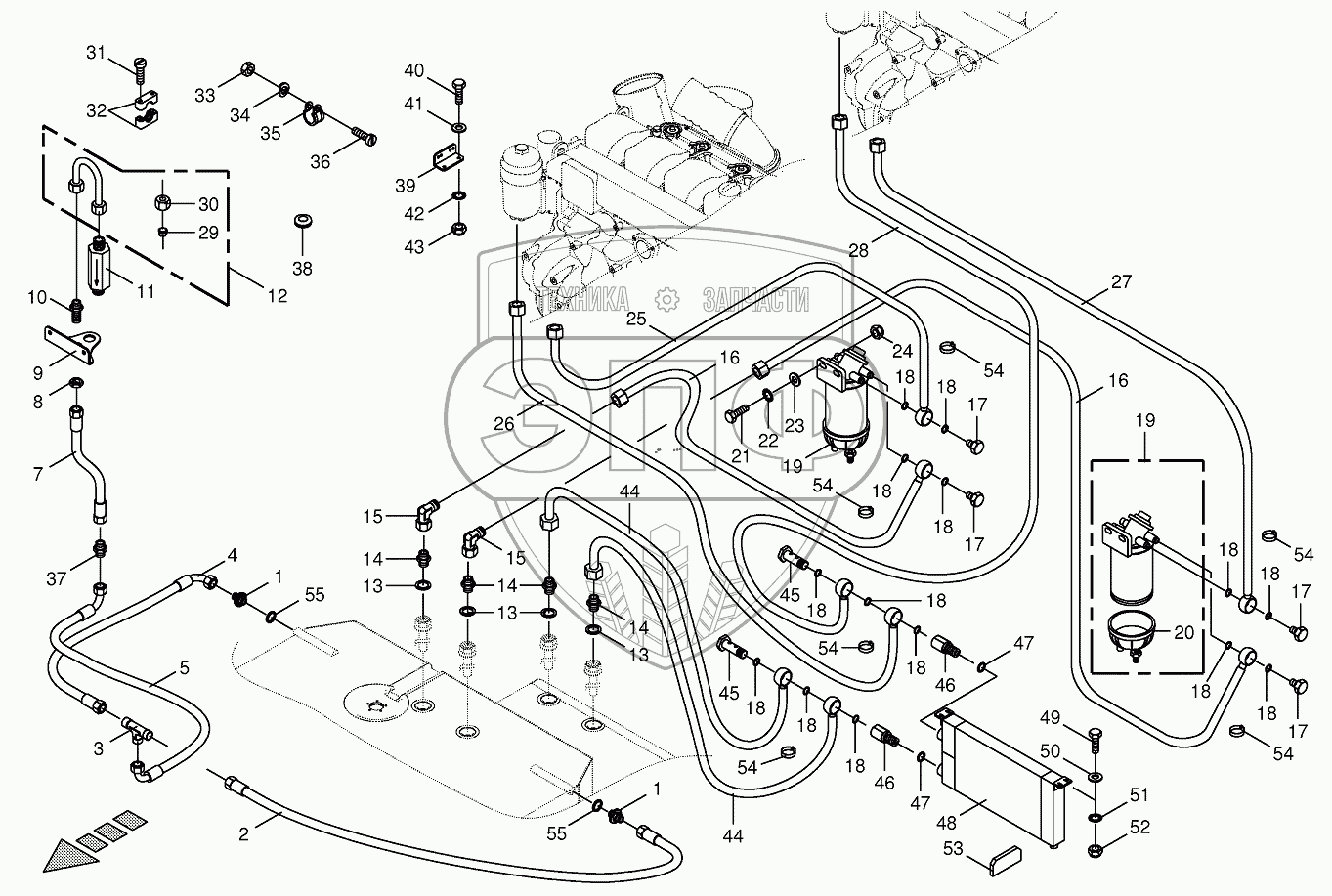

Каталог запасных частей к технике: KRONE BIG-X-800/1000. Diesel fuel pipe
1
1
2
3
4
5
7
8
9
10
11
12
13
13
13
14
14
14
15
15
16
16
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
47
48
49
50
51
52
53
54
54
54
54
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009043451 | 009043451 | Countersunkscrew | Нет на складе | |
| 009405450 | 009405450 | Replacement filter | Нет на складе | |
| 1 | 200264130 | Male connector | Нет на складе | |
| 2 | 270004640 | High pressure hose line | Нет на складе | |
| 3 | 009211750 | T-connector | Нет на складе | |
| 4 | 009209812 | High pressure hose line | Нет на складе | |
| 5 | 270038510 | High pressure hose line | Нет на складе | |
| 7 | 270011590 | High pressure hose line | Нет на складе | |
| 8 | 009210951 | Hex nut-low form | Нет на складе | |
| 9 | 200244540 | Fastening angle | Нет на складе | |
| 10 | 009212510 | Straight 2-way connector | Нет на складе | |
| 11 | 009191700 | High pressure filter | Нет на складе | |
| 12 | 002191251 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 13 | 009377420 | Gasket ring | Нет на складе | |
| 14 | 009197160 | Lug | Нет на складе | |
| 15 | 009210671 | Angle lug | Нет на складе | |
| 16 | 200225471 | Diesel hose | Нет на складе | |
| 17 | 009197170 | Hollow screw | Нет на складе | |
| 18 | 009377220 | Gasket ring | Нет на складе | |
| 19 | 009405440 | Water separator | Нет на складе | |
| 20 | 009401270 | Inspection glass | Нет на складе | |
| 21 | 009006580 | Hex head bolt | Нет на складе | |
| 22 | 009099101 | Detent edged washer | Нет на складе | |
| 23 | 009105061 | Washer | Нет на складе | |
| 24 | 009082150 | Hex nut | Нет на складе | |
| 25 | 200225481 | Diesel hose | Нет на складе | |
| 26 | 200225501 | Fuel pipe | Нет на складе | |
| 27 | 200225490 | Fuel pipe | Нет на складе | |
| 28 | 200225511 | Fuel pipe | Нет на складе | |
| 28 | 200242460 | Fuel pipe | Нет на складе | |
| 29 | 009211831 | Cutting ring | Нет на складе | |
| 30 | 009211820 | Nozzle disc cap | Нет на складе | |
| 31 | 009030550 | Allen screw | Нет на складе | |
| 31 | 009034811 | Allen screw | Нет на складе | |
| 32 | 009251480 | Tube clamp-2 halves | Нет на складе | |
| 32 | 009251031 | Tube clamp-2 halves | Нет на складе | |
| 33 | 009082071 | Hex nut | Нет на складе | |
| 34 | 009100310 | Spring washer | Нет на складе | |
| 35 | 009240100 | Tube clip w. rubber | Нет на складе | |
| 36 | 009037450 | Allen screw | Нет на складе | |
| 37 | 009211700 | Connector | Нет на складе | |
| 38 | 270021980 | Cable bushing | Нет на складе | |
| 39 | 200237450 | Clamp holder | Нет на складе | |
| 40 | 009006080 | Hex head bolt | Нет на складе | |
| 41 | 009104111 | Washer | Нет на складе | |
| 42 | 009099061 | Detent edged washer | Нет на складе | |
| 43 | 009087041 | Locknut | Нет на складе | |
| 44 | 200237541 | Fuel pipe | Нет на складе | |
| 45 | 900002430 | Hollow screw | Нет на складе | |
| 46 | 200238840 | Adapter | Нет на складе | |
| 47 | 900003970 | Gasket ring | Нет на складе | |
| 48 | 200236710 | Fuel cooler | Нет на складе | |
| 49 | 009006140 | Hex head bolt | Нет на складе | |
| 50 | 009104130 | Washer | Нет на складе | |
| 51 | 009099081 | Detent edged washer | Нет на складе | |
| 52 | 009087060 | Locknut | Нет на складе | |
| 53 | 200237470 | Rubber plate | Нет на складе | |
| 54 | 270051470 | Hose clamp | Нет на складе | |
| 55 | 270057050 | Gasket ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
