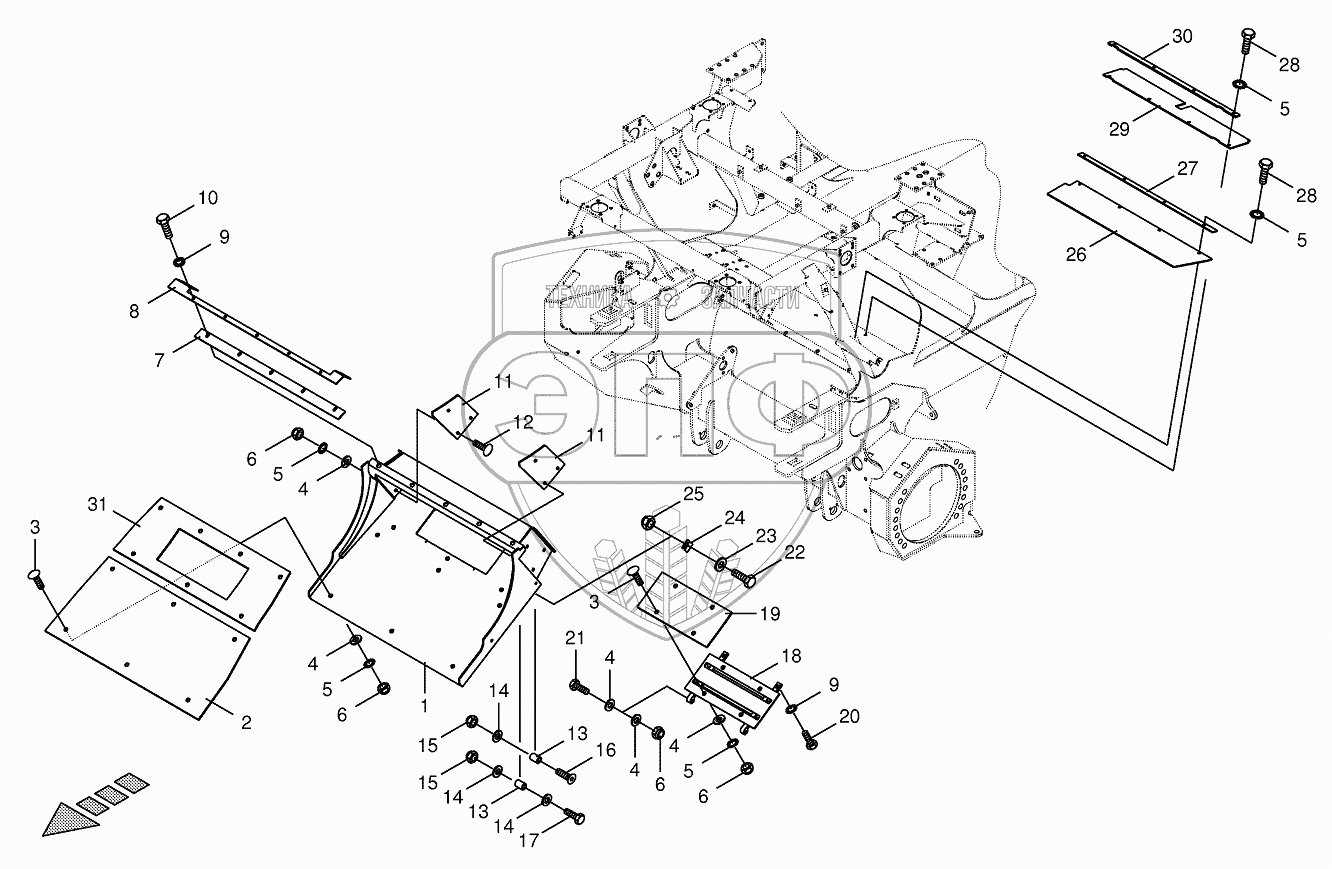

Каталог запасных частей к технике: KRONE BIG-X-700. Transfer channel-spring-mounted
1
2
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
7
8
9
9
10
11
11
12
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200242551 | Transfer channel | Нет на складе | |
| 2 | 200256860 | Wearing plate -front | Нет на складе | |
| 3 | 009040091 | Countersunkscrew | Нет на складе | |
| 4 | 009104140 | Washer | Нет на складе | |
| 5 | 009099091 | Detent edged washer | Нет на складе | |
| 6 | 009087580 | Locknut | Нет на складе | |
| 7 | 002280663 | Gasket | Нет на складе | |
| 8 | 200219330 | Screw-on strip | Нет на складе | |
| 9 | 009099101 | Detent edged washer | Нет на складе | |
| 10 | 009006570 | Hex head bolt | Нет на складе | |
| 11 | 200242580 | Wearing plate -lateral | Нет на складе | |
| 12 | 009048501 | Coach bolt | Нет на складе | |
| 13 | 001892190 | Bushing | Нет на складе | |
| 14 | 009103031 | Washer | Нет на складе | |
| 15 | 009087190 | Locknut | Нет на складе | |
| 16 | 900012350 | Countersunkscrew | Нет на складе | |
| 17 | 009011371 | Hex head bolt | Нет на складе | |
| 18 | 200242560 | Bottom flap | Нет на складе | |
| 19 | 200242590 | Wearing plate | Нет на складе | |
| 20 | 009006560 | Hex head bolt | Нет на складе | |
| 21 | 009014340 | Hex head bolt | Нет на складе | |
| 22 | 009003021 | Hex head bolt | Нет на складе | |
| 23 | 009103200 | Washer | Нет на складе | |
| 24 | 002280533 | Enclosure | Нет на складе | |
| 25 | 009087010 | Locknut | Нет на складе | |
| 26 | 200215831 | Cover-front | Нет на складе | |
| 27 | 200215840 | Clamping strap-front | Нет на складе | |
| 28 | 009006370 | Hex head bolt | Нет на складе | |
| 29 | 200215850 | Cover-top | Нет на складе | |
| 30 | 200215860 | Clamping strap-top | Нет на складе | |
| 31 | 200256870 | Wearing plate -back | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
