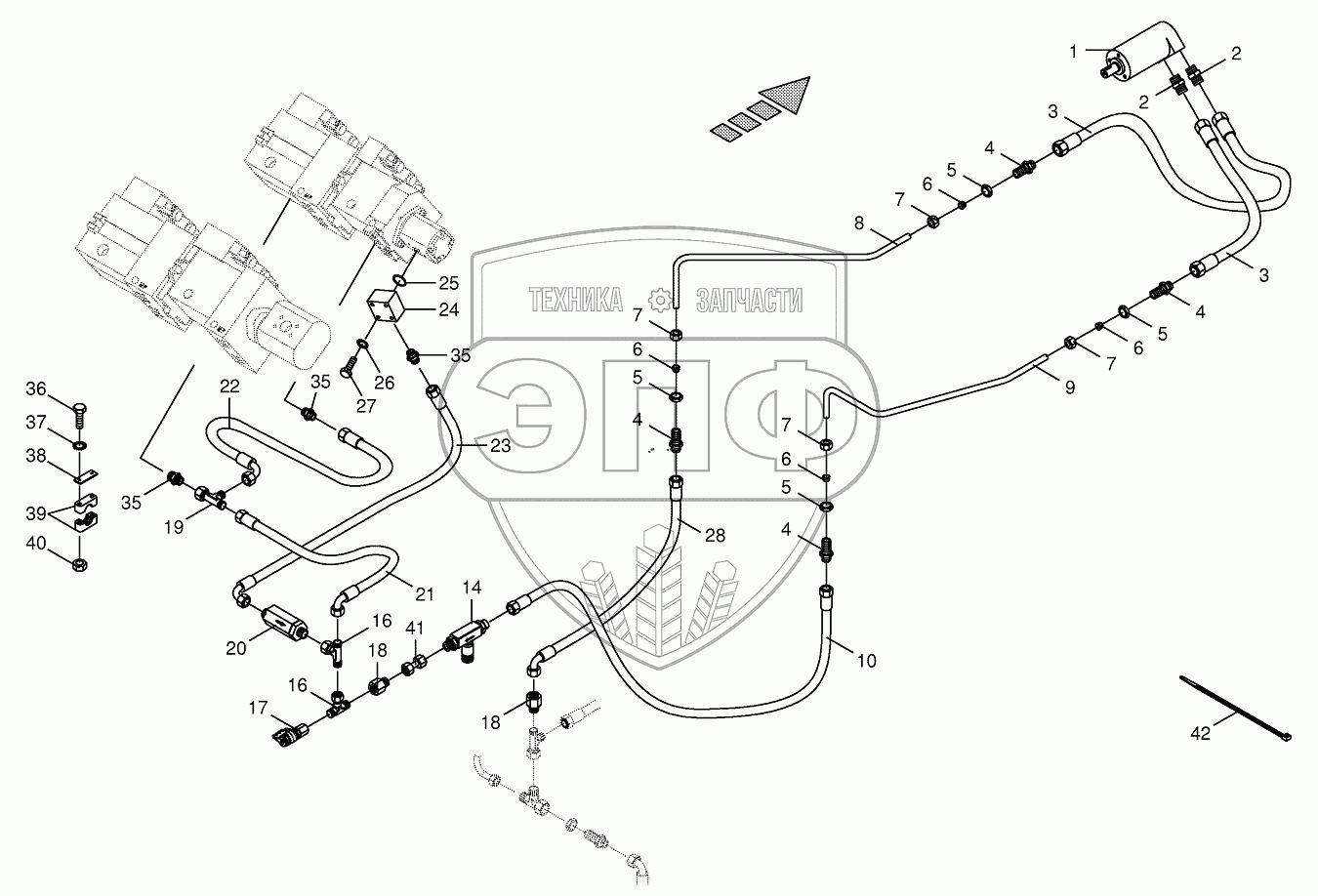

Каталог запасных частей к технике: KRONE BIG-X-700. Hydraulics-sieve drive
1
2
2
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
14
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
35
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009211950 | Hydraulic motor | Нет на складе | |
| 2 | 009199181 | Male connector | Нет на складе | |
| 3 | 009210161 | High pressure hose line | Нет на складе | |
| 4 | 009210871 | Straight 2-way connector | Нет на складе | |
| 5 | 009085242 | Hex nut-low form | Нет на складе | |
| 6 | 009210461 | Cutting ring | Нет на складе | |
| 7 | 009212060 | Nozzle disc cap | Нет на складе | |
| 8 | 002191720 | Hydraulic line | Нет на складе | |
| 9 | 002191710 | Hydraulic line | Нет на складе | |
| 10 | 009200320 | High pressure hose line | Нет на складе | |
| 14 | 002296100 | One-way restrictor | Нет на складе | |
| 16 | 900000320 | T connector | Нет на складе | |
| 17 | 009196960 | Connector f.mini-test equipm. | Нет на складе | |
| 18 | 009209020 | Reducer fitting | Нет на складе | |
| 19 | 009212380 | Adjustable L connection | Нет на складе | |
| 20 | 009191700 | High pressure filter | Нет на складе | |
| 21 | 009198670 | High pressure hose line | Нет на складе | |
| 22 | 270003310 | High pressure hose line | Нет на складе | |
| 23 | 270024480 | High pressure hose line | Нет на складе | |
| 24 | 002286601 | Connecting flange | Нет на складе | |
| 25 | 009375050 | O-ring | Нет на складе | |
| 26 | 009099081 | Detent edged washer | Нет на складе | |
| 27 | 009010461 | Hex head bolt | Нет на складе | |
| 28 | 009210041 | High pressure hose line | Нет на складе | |
| 35 | 009211741 | Male connector | Нет на складе | |
| 36 | 009014610 | Hex head bolt | Нет на складе | |
| 37 | 009099101 | Detent edged washer | Нет на складе | |
| 38 | 009251211 | Cover plate | Нет на складе | |
| 39 | 009251640 | Tube clamp-2 halves | Нет на складе | |
| 40 | 009087010 | Locknut | Нет на складе | |
| 41 | 002307430 | Double nipple | Нет на складе | |
| 42 | 009226711 | Cable band | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
