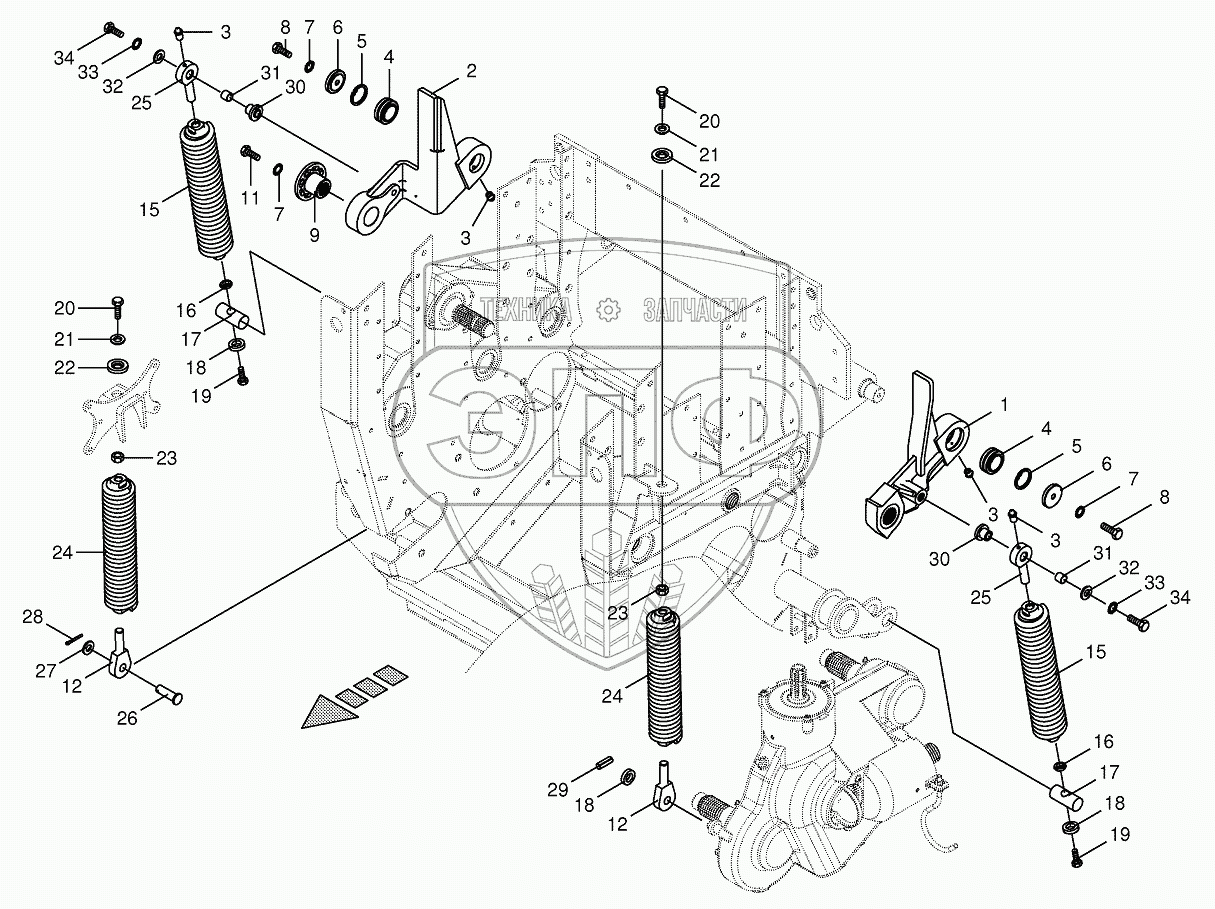

Каталог запасных частей к технике: KRONE BIG-X-700. Oscillating levers/Tension spring
1
2
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
11
12
12
15
15
16
16
17
17
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200292910 | Rocker-left | Нет на складе | |
| 2 | 200292951 | Rocker-right | Нет на складе | |
| 3 | 009191050 | Grease niple | Нет на складе | |
| 4 | 009347780 | Radial bearing | Нет на складе | |
| 5 | 009116590 | Circlip | Нет на складе | |
| 6 | 002213140 | Washer | Нет на складе | |
| 7 | 009099091 | Detent edged washer | Нет на складе | |
| 8 | 009006390 | Hex head bolt | Нет на складе | |
| 9 | 200264451 | Profile bushing | Нет на складе | |
| 11 | 009006360 | Hex head bolt | Нет на складе | |
| 12 | 200264960 | Pivoting element | Нет на складе | |
| 15 | 200262600 | Tension spring | Нет на складе | |
| 16 | 009085251 | Hex nut-low form | Нет на складе | |
| 17 | 200262660 | Pin | Нет на складе | |
| 18 | 009103600 | Washer | Нет на складе | |
| 19 | 009003870 | Hex head bolt | Нет на складе | |
| 20 | 009003870 | Hex head bolt | Нет на складе | |
| 21 | 009106730 | Washer | Нет на складе | |
| 22 | 009106740 | Ball socket | Нет на складе | |
| 23 | 009082250 | Hex nut | Нет на складе | |
| 24 | 200262380 | Tension spring | Нет на складе | |
| 25 | 200293770 | Pivoting element | Нет на складе | |
| 26 | 009160270 | Pin | Нет на складе | |
| 27 | 009105122 | Washer | Нет на складе | |
| 28 | 009120891 | Cotter pin | Нет на складе | |
| 29 | 009126393 | Roll pin | Нет на складе | |
| 30 | 200285760 | Bushing | Нет на складе | |
| 31 | 009353340 | Bearing bush | Нет на складе | |
| 32 | 009103620 | Washer | Нет на складе | |
| 33 | 009099121 | Detent edged washer | Нет на складе | |
| 34 | 009014830 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
