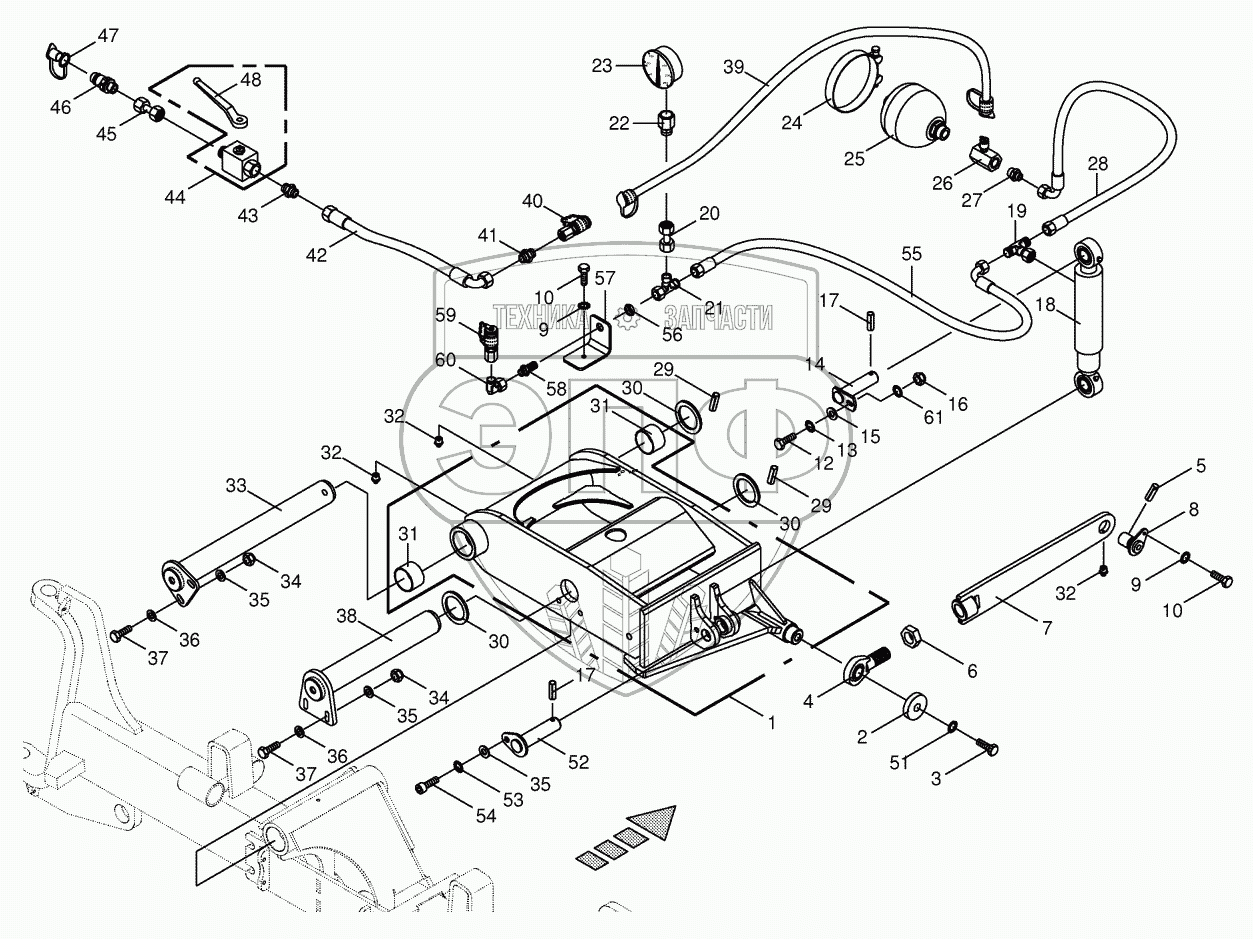

Каталог запасных частей к технике: KRONE BIG-X-700-1. Steering axle rocker arm
/98.gif)
1
2
3
4
5
6
7
8
9
9
10
10
10
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
30
31
31
32
32
32
33
34
34
35
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187832 | 009187832 | Sealing set | Нет на складе | |
| 1 | 200267181 | Steered axle rocker | Нет на складе | |
| 2 | 002218920 | Washer | Нет на складе | |
| 3 | 009006780 | Hex head bolt | Нет на складе | |
| 4 | 270036150 | Joint head | Нет на складе | |
| 5 | 009126482 | Roll pin | Нет на складе | |
| 6 | 900002980 | Hex nut-low form | Нет на складе | |
| 7 | 200243880 | Coupler | Нет на складе | |
| 8 | 002248043 | Poling bolt | Нет на складе | |
| 9 | 009099081 | Detent edged washer | Нет на складе | |
| 10 | 009006140 | Hex head bolt | Нет на складе | |
| 10 | 009006160 | Hex head bolt | Нет на складе | |
| 12 | 009014310 | Hex head bolt | Нет на складе | |
| 13 | 009099091 | Detent edged washer | Нет на складе | |
| 14 | 002666200 | Pin | Нет на складе | |
| 15 | 009103611 | Washer | Нет на складе | |
| 16 | 009087580 | Locknut | Нет на складе | |
| 17 | 009126721 | Roll pin | Нет на складе | |
| 18 | 002191021 | Hyd. cylinder sin part | Нет на складе | |
| 19 | 009210771 | T-connector | Нет на складе | |
| 20 | 002307430 | Double nipple | Нет на складе | |
| 21 | 009210791 | Adjustable L connection | Нет на складе | |
| 22 | 009209190 | Connector | Нет на складе | |
| 23 | 009209140 | Pressure guage | Нет на складе | |
| 24 | 009251650 | Hose clamp | Нет на складе | |
| 25 | 009215590 | Hydraulic-reservoir | Нет на складе | |
| 26 | 009193620 | Damper | Нет на складе | |
| 27 | 009197851 | Male connector | Нет на складе | |
| 28 | 009209720 | High pressure hose line | Нет на складе | |
| 29 | 009127520 | Roll pin | Нет на складе | |
| 30 | 009110040 | Shim ring | Нет на складе | |
| 30 | 009110051 | Shim ring | Нет на складе | |
| 31 | 009353310 | Bearing bush | Нет на складе | |
| 32 | 009191050 | Grease niple | Нет на складе | |
| 33 | 002218393 | Retention bolt | Нет на складе | |
| 34 | 009087010 | Locknut | Нет на складе | |
| 35 | 009105061 | Washer | Нет на складе | |
| 36 | 009103200 | Washer | Нет на складе | |
| 37 | 009014510 | Hex head bolt | Нет на складе | |
| 38 | 002218773 | Retention bolt | Нет на складе | |
| 39 | 009196140 | Measuring hose | Нет на складе | |
| 40 | 270006620 | Connector f.mini-test equipm. | Нет на складе | |
| 41 | 009193020 | Connector | Нет на складе | |
| 42 | 009201010 | High pressure hose line | Нет на складе | |
| 43 | 900000480 | Male connector | Нет на складе | |
| 44 | 009196030 | Ball cock | Нет на складе | |
| 45 | 002307430 | Double nipple | Нет на складе | |
| 46 | 009193220 | Connector plug | Нет на складе | |
| 47 | 009211711 | Dust cap-red | Нет на складе | |
| 48 | 009196640 | Hand lever-incl. screw, washer | Нет на складе | |
| 51 | 009099121 | Detent edged washer | Нет на складе | |
| 52 | 200273270 | Pin | Нет на складе | |
| 53 | 009099101 | Detent edged washer | Нет на складе | |
| 54 | 009031371 | Allen screw | Нет на складе | |
| 55 | 009212581 | High pressure hose line | Нет на складе | |
| 56 | 009085242 | Hex nut-low form | Нет на складе | |
| 57 | 200273480 | Support | Нет на складе | |
| 58 | 009210871 | Straight 2-way connector | Нет на складе | |
| 59 | 009208680 | Connector f.mini-test equipm. | Нет на складе | |
| 60 | 009210671 | Angle lug | Нет на складе | |
| 61 | 009099070 | Detent edged washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
