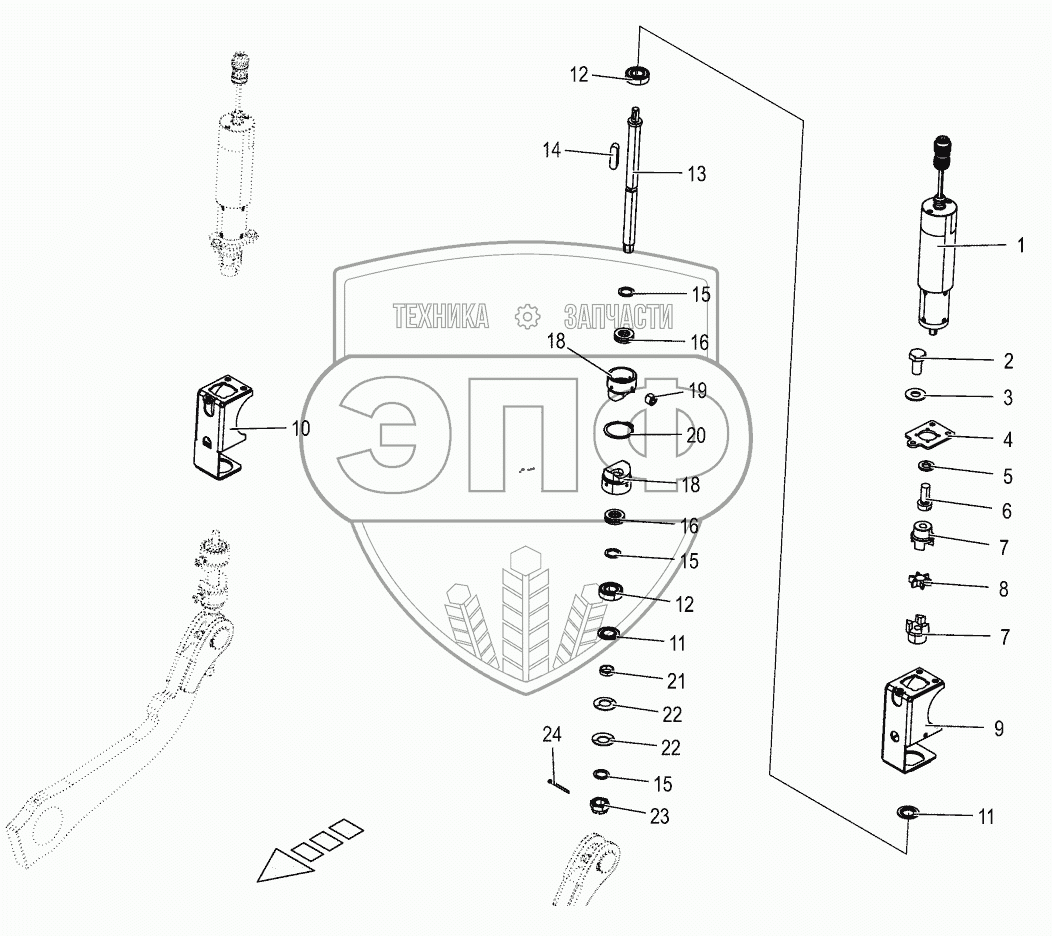

Каталог запасных частей к технике: KRONE BIG-X-700-1. Adjusting mechanism
/27.gif)
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
14
15
15
15
16
16
18
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270078741 | Motor f. shearbar adjustment 12V | Нет на складе | |
| 2 | 009006120 | Hex head bolt | Нет на складе | |
| 3 | 009099081 | Detent edged washer | Нет на складе | |
| 4 | 200282770 | Flange plate | Нет на складе | |
| 5 | 009100310 | Spring washer | Нет на складе | |
| 6 | 009036520 | Allen screw | Нет на складе | |
| 7 | 270079900 | Roteх-clutch | Нет на складе | |
| 8 | 009389281 | Tooth rim | Нет на складе | |
| 9 | 200298610 | Motor retainer -left | Нет на складе | |
| 10 | 200297520 | Motor retainer -right | Нет на складе | |
| 11 | 900019610 | Nilos-ring | Нет на складе | |
| 12 | 009305040 | Grooved ball bearing | Нет на складе | |
| 13 | 200282472 | Setting spindle | Нет на складе | |
| 14 | 900018090 | Fit-in key | Нет на складе | |
| 15 | 009107181 | Supporting disc | Нет на складе | |
| 16 | 009335040 | Aхial grooved ball bearing | Нет на складе | |
| 18 | 200282611 | Clamping shell | Нет на складе | |
| 19 | 900017410 | Threaded pin | Нет на складе | |
| 20 | 009115510 | Circlip | Нет на складе | |
| 21 | 200913450 | Bushing | Нет на складе | |
| 22 | 009099231 | Belleville spring | Нет на складе | |
| 23 | 009089210 | Castellated nut | Нет на складе | |
| 24 | 009120691 | Cotter pin | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
