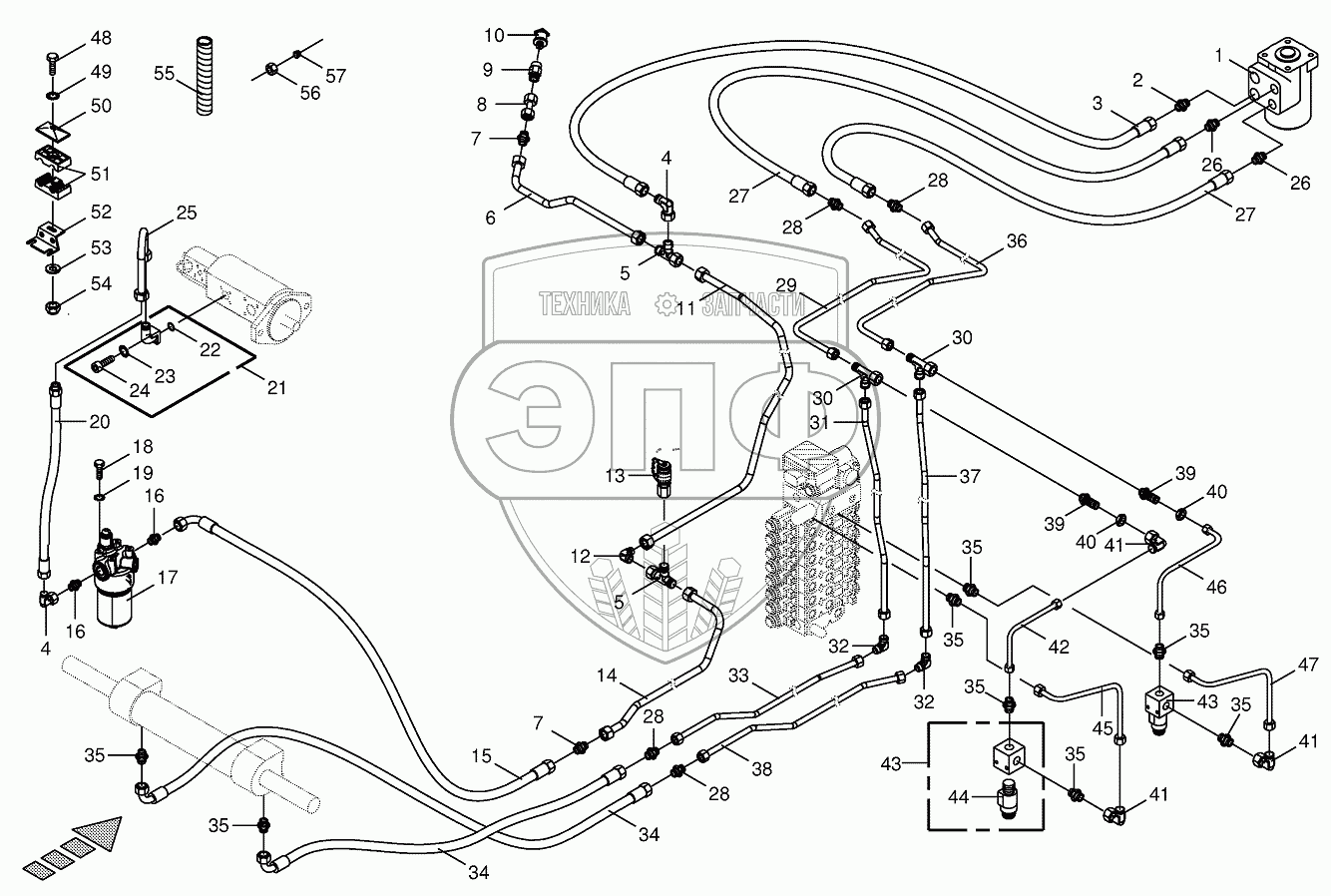

Каталог запасных частей к технике: KRONE BIG-X-700-1. Hydraulic steering system
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
28
28
28
29
30
30
31
32
32
33
34
34
35
35
35
35
35
35
35
35
36
37
38
39
39
40
40
41
41
41
42
43
43
44
45
46
47
48
48
48
49
50
50
50
51
52
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270040280 | 270040280 | Contamination indicator | Нет на складе | |
| 009191750 | 009191750 | Solenoid coil | Нет на складе | |
| 270104840 | 270104840 | Gasket ring | Нет на складе | |
| 900012790 | 900012790 | O-ring | Нет на складе | |
| 009197310 | 009197310 | Filter element | Нет на складе | |
| 1 | 270083840 | Steering valve | Нет на складе | |
| 2 | 009210622 | Male connector | Нет на складе | |
| 3 | 009210352 | High pressure hose line | Нет на складе | |
| 4 | 009210651 | Angle lug | Нет на складе | |
| 5 | 009210750 | Adjustable L connection | Нет на складе | |
| 6 | 200281400 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 7 | 009210531 | Connector | Нет на складе | |
| 8 | 270062710 | Reducer fitting | Нет на складе | |
| 9 | 009199550 | Unscrewing connection | Нет на складе | |
| 10 | 003026470 | Pressure sensor | Нет на складе | |
| 11 | 200281430 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 12 | 009210881 | Elbow union | Нет на складе | |
| 13 | 009208690 | Connector f.mini-test equipm. | Нет на складе | |
| 14 | 200281420 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 15 | 270071600 | High pressure hose line | Нет на складе | |
| 16 | 009209111 | Male connector | Нет на складе | |
| 17 | 270040260 | High pressure filter -cpl. | Нет на складе | |
| 18 | 009006120 | Hex head bolt | Нет на складе | |
| 19 | 009099081 | Detent edged washer | Нет на складе | |
| 20 | 270059090 | High pressure hose line | Нет на складе | |
| 21 | 009197560 | Flange connection | Нет на складе | |
| 22 | 009376290 | O-ring | Нет на складе | |
| 23 | 009099061 | Detent edged washer | Нет на складе | |
| 24 | 009030451 | Allen screw | Нет на складе | |
| 24 | 009030491 | Allen screw | Нет на складе | |
| 25 | 200268180 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 26 | 009196021 | Male connector | Нет на складе | |
| 27 | 009210161 | High pressure hose line | Нет на складе | |
| 28 | 009210541 | Connector | Нет на складе | |
| 29 | 200281440 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 30 | 009210791 | Adjustable L connection | Нет на складе | |
| 31 | 200281460 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 32 | 009210661 | Elbow union | Нет на складе | |
| 33 | 200281470 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 34 | 009198650 | High pressure hose line | Нет на складе | |
| 35 | 009209011 | Male connector | Нет на складе | |
| 36 | 200281410 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 37 | 200281450 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 38 | 200281480 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 39 | 009210871 | Straight 2-way connector | Нет на складе | |
| 40 | 009085242 | Hex nut-low form | Нет на складе | |
| 41 | 009210671 | Angle lug | Нет на складе | |
| 42 | 200217660 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 43 | 002203601 | 2/2-way seated valve | Нет на складе | |
| 44 | 009191760 | 2/2-way seated valve | Нет на складе | |
| 45 | 200217670 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 46 | 200217650 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 47 | 200217750 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 48 | 009010421 | Hex head bolt | Нет на складе | |
| 48 | 009014250 | Hex head bolt | Нет на складе | |
| 48 | 900001980 | Hex head bolt | Нет на складе | |
| 49 | 009251340 | Cover plate | Нет на складе | |
| 50 | 009251050 | Tube clamp-2 halves | Нет на складе | |
| 50 | 009251460 | Tube clamp-2 halves | Нет на складе | |
| 50 | 009251580 | Tube clamp-2 halves | Нет на складе | |
| 51 | 009404780 | Spiral strip-Id.-no.= 1m | Нет на складе | |
| 52 | 009212060 | Nozzle disc cap | Нет на складе | |
| 52 | 009210430 | Nozzle disc cap | Нет на складе | |
| 53 | 009210461 | Cutting ring | Нет на складе | |
| 53 | 009210471 | Cutting ring | Нет на складе | |
| 54 | 009210731 | T-connector | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
