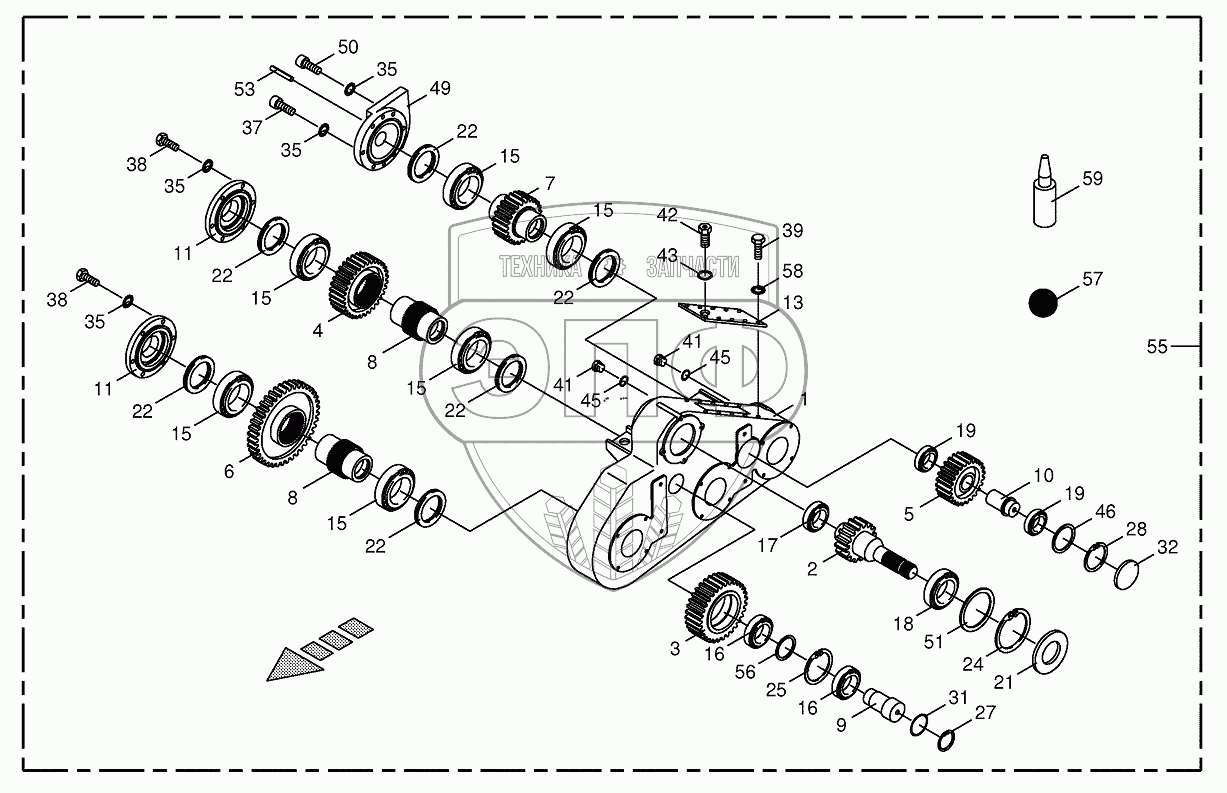

Каталог запасных частей к технике: KRONE BIG-X-650. Тoр roller gearbox
1
2
3
4
5
6
7
8
8
9
10
11
11
13
15
15
15
15
15
15
16
16
17
18
19
19
21
22
22
22
22
22
22
24
25
27
28
31
32
35
35
35
35
37
38
38
39
41
41
42
43
45
45
46
46
46
46
49
50
51
51
51
53
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009557330 | Housing | Нет на складе | |
| 2 | 009557340 | Spur wheel shaft | Нет на складе | |
| 3 | 009557350 | Spur gear | Нет на складе | |
| 4 | 009557360 | Spur gear | Нет на складе | |
| 5 | 009557370 | Spur gear | Нет на складе | |
| 6 | 009557380 | Spur gear | Нет на складе | |
| 7 | 009557460 | Spur wheel shaft | Нет на складе | |
| 8 | 009557400 | Hollow shaft | Нет на складе | |
| 9 | 009557410 | Axle | Нет на складе | |
| 10 | 009557420 | Axle | Нет на складе | |
| 11 | 009557430 | Flange | Нет на складе | |
| 13 | 009557450 | Cover | Нет на складе | |
| 15 | 009301450 | Grooved ball bearing | Нет на складе | |
| 16 | 009301690 | Grooved ball bearing | Нет на складе | |
| 17 | 009321270 | Taper roller bearing | Нет на складе | |
| 18 | 009321600 | Taper roller bearing | Нет на складе | |
| 19 | 009321070 | Taper roller bearing | Нет на складе | |
| 21 | 009360280 | Radial-shaft sealing ring | Нет на складе | |
| 22 | 009360660 | Radial-shaft sealing ring | Нет на складе | |
| 24 | 009116940 | Circlip | Нет на складе | |
| 25 | 009116860 | Circlip | Нет на складе | |
| 27 | 009116530 | Circlip | Нет на складе | |
| 28 | 009116730 | Circlip | Нет на складе | |
| 31 | 009375000 | O-ring | Нет на складе | |
| 32 | 009252052 | Sealing cap | Нет на складе | |
| 35 | 009101110 | Spring washer | Нет на складе | |
| 37 | 009031081 | Allen screw | Нет на складе | |
| 38 | 009006370 | Hex head bolt | Нет на складе | |
| 39 | 009006140 | Hex head bolt | Нет на складе | |
| 41 | 009060071 | Screw plug | Нет на складе | |
| 42 | 009198330 | Air bleed valve | Нет на складе | |
| 43 | 009377511 | Gasket ring | Нет на складе | |
| 45 | 009377210 | Gasket ring | Нет на складе | |
| 46 | 009110220 | Shim ring | Нет на складе | |
| 46 | 009110230 | Shim ring | Нет на складе | |
| 46 | 009108760 | Shim ring | Нет на складе | |
| 46 | 009110241 | Shim ring | Нет на складе | |
| 49 | 002217743 | Limit stop | Нет на складе | |
| 50 | 009031120 | Allen screw | Нет на складе | |
| 51 | 009110270 | Shim ring | Нет на складе | |
| 51 | 009110250 | Shim ring | Нет на складе | |
| 51 | 009110290 | Shim ring | Нет на складе | |
| 53 | 009127182 | Roll pin | Нет на складе | |
| 55 | 002246651 | Roller gear-middle top | Нет на складе | |
| 56 | 009107321 | Supporting disc | Нет на складе | |
| 57 | 009261010 | Oil-Id.-no.=1ltr | Нет на складе | |
| 58 | 009099081 | Detent edged washer | Нет на складе | |
| 59 | 009385521 | Universal-sealant-silicone- free | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
