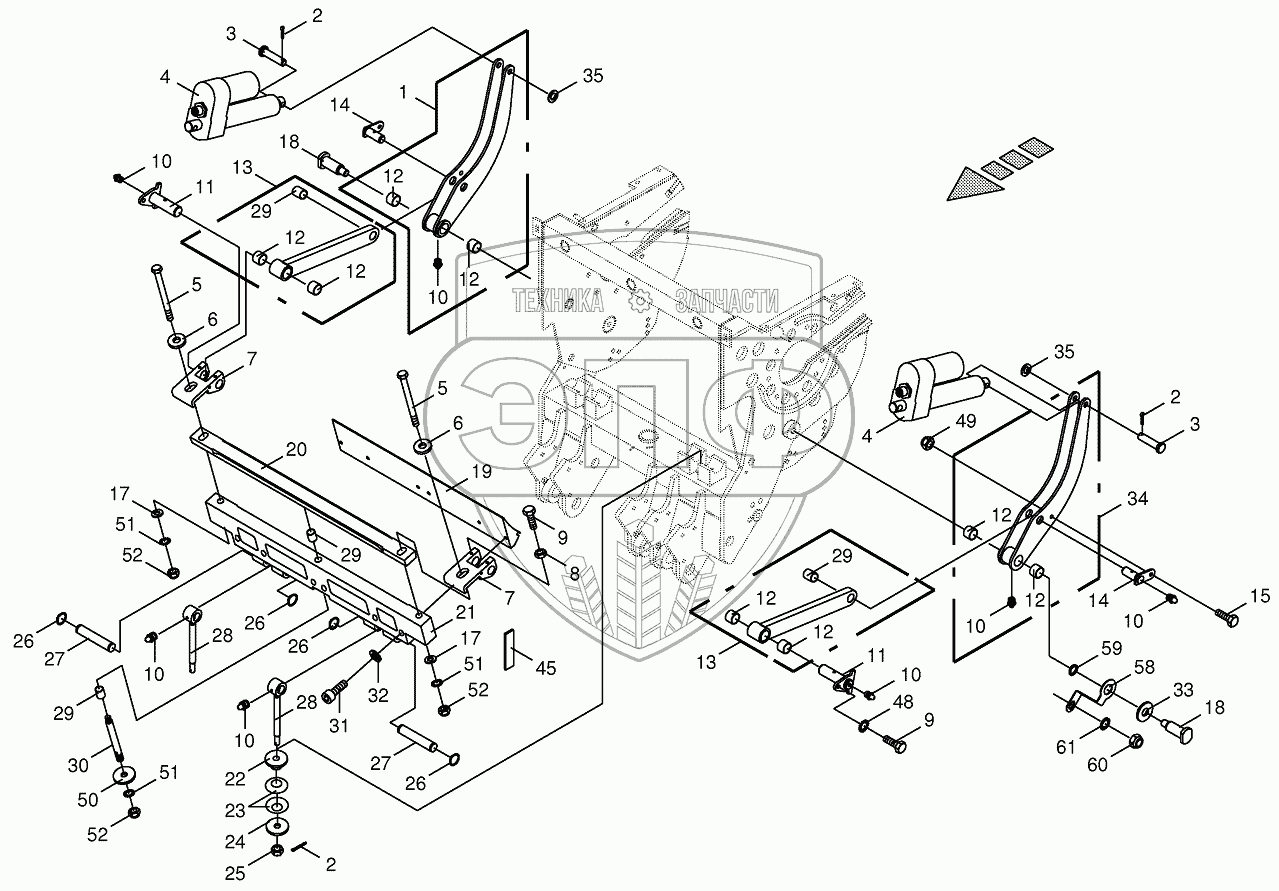

Каталог запасных частей к технике: KRONE BIG-X-650. Shear bar adjustment
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
17
17
18
18
19
19
20
20
21
22
23
24
25
26
26
26
26
27
27
28
28
29
29
29
29
30
31
32
33
34
35
35
48
49
50
51
51
51
52
52
52
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002164550 | Rocker-right | Нет на складе | |
| 2 | 009120661 | Cotter pin | Нет на складе | |
| 3 | 002177111 | Pin | Нет на складе | |
| 4 | 003031621 | Engine | Нет на складе | |
| 5 | 009012171 | Hex head bolt | Нет на складе | |
| 6 | 002216370 | Washer | Нет на складе | |
| 7 | 002216363 | Tension plate | Нет на складе | |
| 8 | 009082100 | Hex nut | Нет на складе | |
| 9 | 009006160 | Hex head bolt | Нет на складе | |
| 10 | 009191050 | Grease niple | Нет на складе | |
| 11 | 002177222 | Pin | Нет на складе | |
| 12 | 009353340 | Bearing bush | Нет на складе | |
| 13 | 002164560 | Lever | Нет на складе | |
| 14 | 002164571 | Pin | Нет на складе | |
| 15 | 009006140 | Hex head bolt | Нет на складе | |
| 17 | 009103600 | Washer | Нет на складе | |
| 18 | 002177121 | Attachment bolt | Нет на складе | |
| 19 | 002242785 | Formed part | Нет на складе | |
| 19 | 200231910 | Formed part-HD optional | Нет на складе | |
| 20 | 002171252 | Counter blade-grass standard | Нет на складе | |
| 20 | 002242613 | Counter blade-maize, grass special | Нет на складе | |
| 21 | 002242773 | Basic structure | Нет на складе | |
| 22 | 002216314 | Guide | Нет на складе | |
| 23 | 009099280 | Spring washer | Нет на складе | |
| 24 | 002216320 | Washer | Нет на складе | |
| 25 | 009089152 | Castellated nut | Нет на складе | |
| 26 | 009115351 | Circlip | Нет на складе | |
| 27 | 002214621 | Pin | Нет на складе | |
| 28 | 002214974 | Con-rod | Нет на складе | |
| 29 | 009353270 | Bearing bush | Нет на складе | |
| 30 | 002161790 | Spindle | Нет на складе | |
| 31 | 009031421 | Allen screw | Нет на складе | |
| 32 | 009100350 | Spring washer | Нет на складе | |
| 33 | 002177150 | Washer | Нет на складе | |
| 34 | 002164540 | Rocker-left | Нет на складе | |
| 35 | 009105061 | Washer | Нет на складе | |
| 48 | 009099081 | Detent edged washer | Нет на складе | |
| 49 | 009087060 | Locknut | Нет на складе | |
| 50 | 002161780 | Washer | Нет на складе | |
| 51 | 009099131 | Detent edged washer | Нет на складе | |
| 52 | 009087210 | Locknut | Нет на складе | |
| 58 | 002141090 | Locking plate | Нет на складе | |
| 59 | 002141100 | Ring | Нет на складе | |
| 60 | 009087580 | Locknut | Нет на складе | |
| 61 | 009099091 | Detent edged washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
