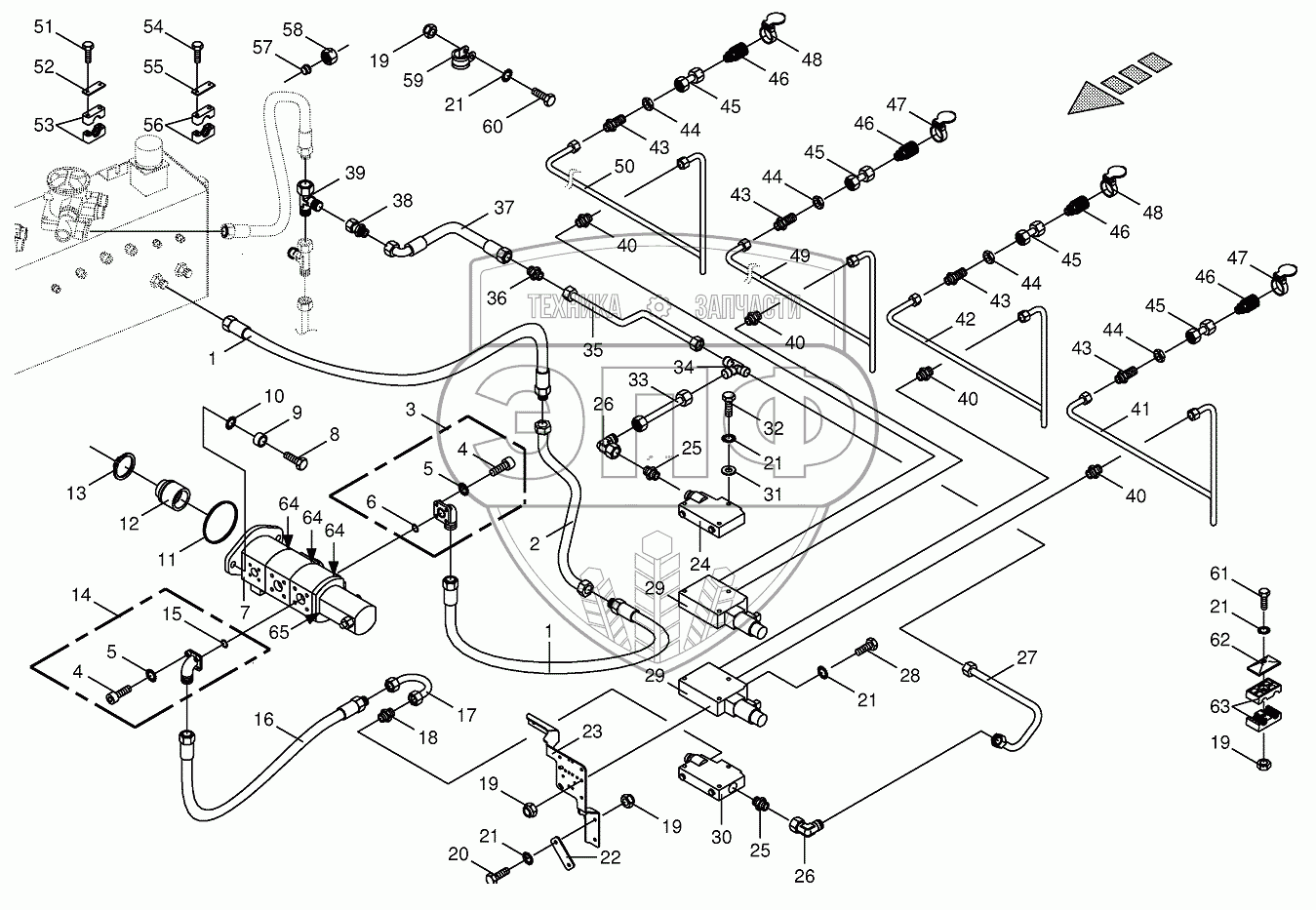

Каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics - additive connection back
1
1
2
3
4
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
21
21
21
21
22
23
24
25
25
26
26
27
28
29
29
29
29
29
29
29
30
30
31
32
33
33
34
35
36
37
38
39
40
40
40
40
41
42
43
43
43
43
44
44
44
44
45
45
45
45
46
46
46
46
47
47
48
48
49
50
51
52
53
54
55
56
57
57
57
58
58
58
59
60
61
62
63
64
64
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009197910 | High pressure hose line | Нет на складе | |
| 2 | 002286670 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 3 | 009197570 | Flange connection | Нет на складе | |
| 4 | 009030451 | Allen screw | Нет на складе | |
| 4 | 009030512 | Allen screw | Нет на складе | |
| 4 | 009030491 | Allen screw | Нет на складе | |
| 5 | 009099061 | Detent edged washer | Нет на складе | |
| 6 | 009376280 | O-ring | Нет на складе | |
| 7 | 270003480 | Pump-4 times | Нет на складе | |
| 8 | 009006580 | Hex head bolt | Нет на складе | |
| 9 | 002223132 | Bushing | Нет на складе | |
| 10 | 009099101 | Detent edged washer | Нет на складе | |
| 11 | 009376111 | O-ring | Нет на складе | |
| 12 | 002223162 | Adapter | Нет на складе | |
| 13 | 009115100 | Circlip | Нет на складе | |
| 14 | 009197560 | Flange connection | Нет на складе | |
| 15 | 009376290 | O-ring | Нет на складе | |
| 16 | 009209671 | High pressure hose line | Нет на складе | |
| 17 | 002286680 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 18 | 009210572 | Male connector | Нет на складе | |
| 19 | 009082100 | Hex nut | Нет на складе | |
| 20 | 009010542 | Hex head bolt | Нет на складе | |
| 21 | 009099081 | Detent edged washer | Нет на складе | |
| 22 | 002286840 | Strap | Нет на складе | |
| 23 | 002286851 | Support | Нет на складе | |
| 24 | 009208210 | End plate | Нет на складе | |
| 25 | 009209111 | Male connector | Нет на складе | |
| 26 | 009210651 | Angle lug | Нет на складе | |
| 27 | 002286640 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 28 | 009002231 | Hex head bolt | Нет на складе | |
| 29 | 009208320 | Sealing set | Нет на складе | |
| 29 | 270066660 | Protective cap | Нет на складе | |
| 29 | 270066640 | Nozzle disc cap | Нет на складе | |
| 29 | 009191160 | Control solenoid | Нет на складе | |
| 29 | 009191800 | Repairing sets | Нет на складе | |
| 29 | 009190120 | Directional-control valve | Нет на складе | |
| 30 | 009208010 | Connecting plate | Нет на складе | |
| 30 | 270067650 | Sealing set | Нет на складе | |
| 31 | 009106030 | Washer | Нет на складе | |
| 32 | 009010542 | Hex head bolt | Нет на складе | |
| 33 | 002159980 | Hydraulic line-incl. nozzle disc cap, cutting ring-4 times | Нет на складе | |
| 33 | 002286650 | Hydraulic line-incl. nozzle disc cap, cutting ring-2 times | Нет на складе | |
| 34 | 009210731 | T-connector | Нет на складе | |
| 35 | 002286660 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 36 | 009210531 | Connector | Нет на складе | |
| 37 | 009200780 | High pressure hose line | Нет на складе | |
| 38 | 009190100 | Reducer fitting | Нет на складе | |
| 39 | 009208270 | Adjustable L connection | Нет на складе | |
| 40 | 009209011 | Male connector | Нет на складе | |
| 41 | 002286620 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 42 | 002286630 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 43 | 009210871 | Straight 2-way connector | Нет на складе | |
| 44 | 009085242 | Hex nut-low form | Нет на складе | |
| 45 | 002307430 | Double nipple | Нет на складе | |
| 46 | 009211300 | Sleeve | Нет на складе | |
| 47 | 009199940 | Cover-red | Нет на складе | |
| 48 | 009166020 | Cover-blue | Нет на складе | |
| 49 | 002159960 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 50 | 002159970 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 51 | 009003470 | Hex head bolt | Нет на складе | |
| 52 | 009251251 | Cover plate | Нет на складе | |
| 53 | 009251501 | Tube clamp-2 halves | Нет на складе | |
| 54 | 009014450 | Hex head bolt | Нет на складе | |
| 55 | 009251300 | Cover plate | Нет на складе | |
| 56 | 009251041 | Tube clamp-2 halves | Нет на складе | |
| 57 | 009210461 | Cutting ring | Нет на складе | |
| 57 | 009210471 | Cutting ring | Нет на складе | |
| 57 | 009197490 | Cutting ring | Нет на складе | |
| 58 | 009210430 | Nozzle disc cap | Нет на складе | |
| 58 | 009208050 | Nozzle disc cap | Нет на складе | |
| 58 | 009212060 | Nozzle disc cap | Нет на складе | |
| 59 | 009240510 | Tube clip w. rubber | Нет на складе | |
| 60 | 009006170 | Hex head bolt | Нет на складе | |
| 61 | 009002140 | Hex head bolt | Нет на складе | |
| 62 | 009251340 | Cover plate | Нет на складе | |
| 63 | 009251460 | Tube clamp-2 halves | Нет на складе | |
| 64 | 270083030 | Sealing set | Нет на складе | |
| 65 | 270037700 | Sealing set | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
