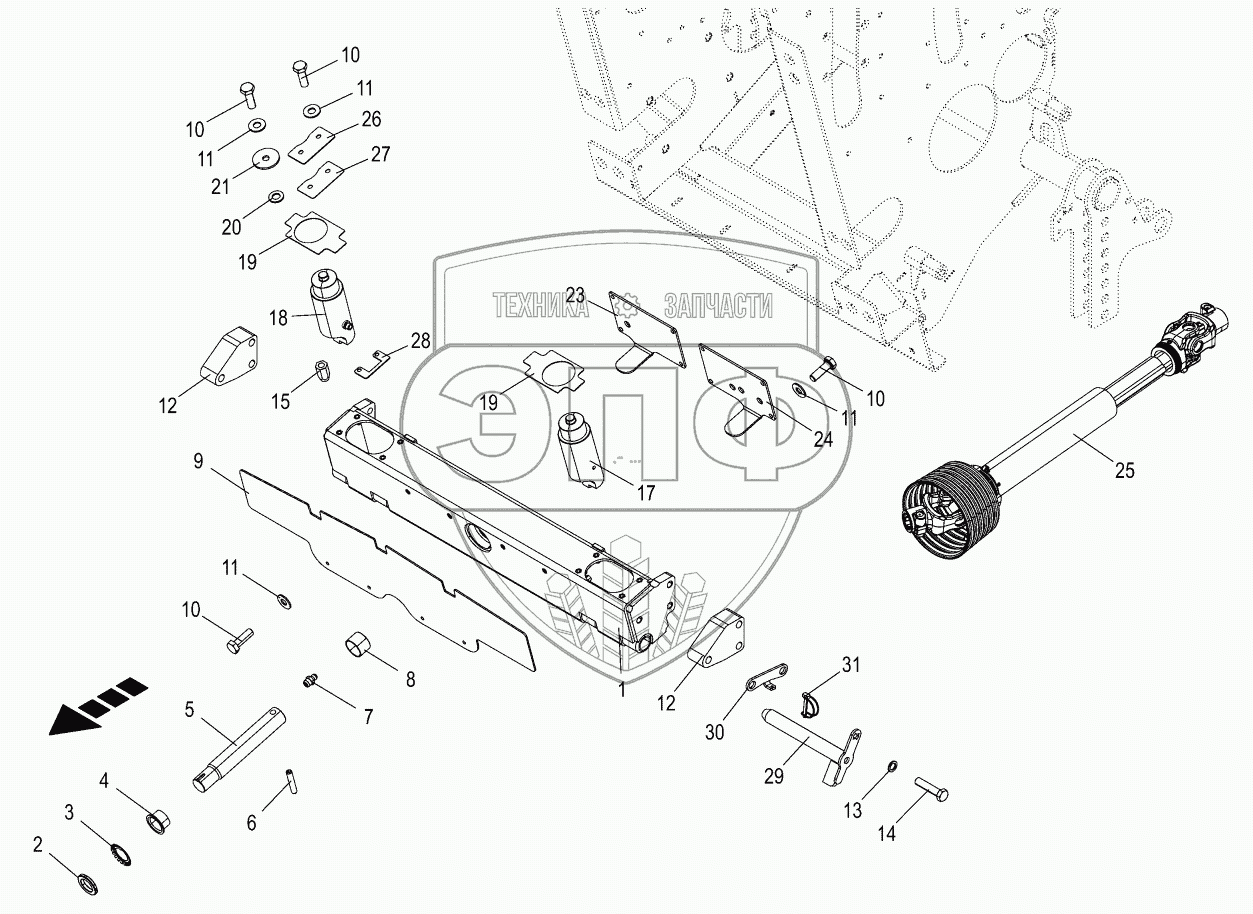

Каталог запасных частей к технике: KRONE BIG-X-630. Pendulum tube
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
13
14
15
17
18
19
19
20
21
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900032890 | 900032890 | Ring | Нет на складе | |
| 270172490 | 270172490 | Gasket set | Нет на складе | |
| 900032890 | 900032890 | Ring | Нет на складе | |
| 270172490 | 270172490 | Gasket set | Нет на складе | |
| 1 | 204204950 | Pendulum tube with rivet nuts | Нет на складе | |
| 2 | 009358200 | Slotted nut | Нет на складе | |
| 3 | 009358340 | Locking plate | Нет на складе | |
| 4 | 009349670 | Collar socket | Нет на складе | |
| 5 | 202210870 | Bolt | Нет на складе | |
| 6 | 009125003 | Roll pin | Нет на складе | |
| 7 | 009191050 | Grease niple | Нет на складе | |
| 8 | 009353430 | Bearing bush | Нет на складе | |
| 9 | 202271611 | Guard plate | Нет на складе | |
| 10 | 009002590 | Hex head bolt | Нет на складе | |
| 11 | 009099081 | Detent edged washer | Нет на складе | |
| 12 | 202272890 | Spacer | Нет на складе | |
| 13 | 009099041 | Detent edged washer | Нет на складе | |
| 14 | 900017350 | Hex head bolt | Нет на складе | |
| 15 | 900001130 | Blind rivet nut | Нет на складе | |
| 17 | 270163341 | Hyd. cylinder | Нет на складе | |
| 18 | 270163331 | Hyd. cylinder | Нет на складе | |
| 19 | 202299132 | Sealing plate | Нет на складе | |
| 20 | 009104130 | Washer | Нет на складе | |
| 21 | 009106040 | Washer | Нет на складе | |
| 23 | 202223590 | Cover right | Нет на складе | |
| 24 | 202223580 | Cover lh | Нет на складе | |
| 25 | 270183700 | Universal shaft | Нет на складе | |
| 26 | 204216130 | Distance plate | Нет на складе | |
| 27 | 204216140 | Distance plate | Нет на складе | |
| 28 | 204216120 | Distance plate bottom | Нет на складе | |
| 29 | 204233160 | Bolt | Нет на складе | |
| 30 | 202914050 | Locking plate | Нет на складе | |
| 31 | 270191120 | Tube linchpin | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
