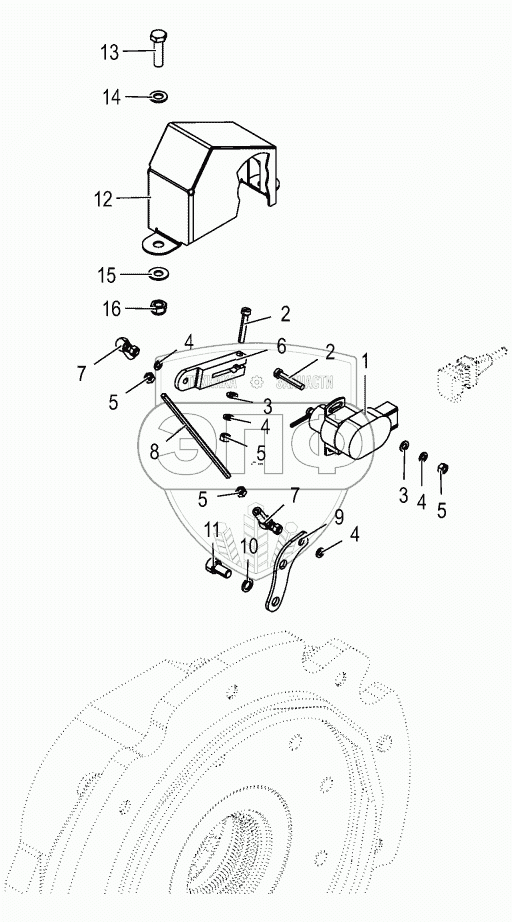

Каталог запасных частей к технике: KRONE BIG-X-630. Angle sensor - chopping drum
1
2
2
3
3
4
4
4
4
5
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003031640 | Sensor | Нет на складе | |
| 2 | 009036610 | Allen screw | Нет на складе | |
| 3 | 009105001 | Washer | Нет на складе | |
| 4 | 009100310 | Spring washer | Нет на складе | |
| 5 | 009082071 | Hex nut | Нет на складе | |
| 6 | 202256650 | Lever | Нет на складе | |
| 7 | 009271140 | Link | Нет на складе | |
| 8 | 200204030 | Coupler | Нет на складе | |
| 9 | 200293812 | Coupling link | Нет на складе | |
| 10 | 009099030 | Detent edged washer | Нет на складе | |
| 11 | 009030731 | Allen screw | Нет на складе | |
| 12 | 202216691 | Guard angle sensor | Нет на складе | |
| 13 | 009006170 | Hex head bolt | Нет на складе | |
| 14 | 009104130 | Washer | Нет на складе | |
| 15 | 009099081 | Detent edged washer | Нет на складе | |
| 16 | 009087060 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
