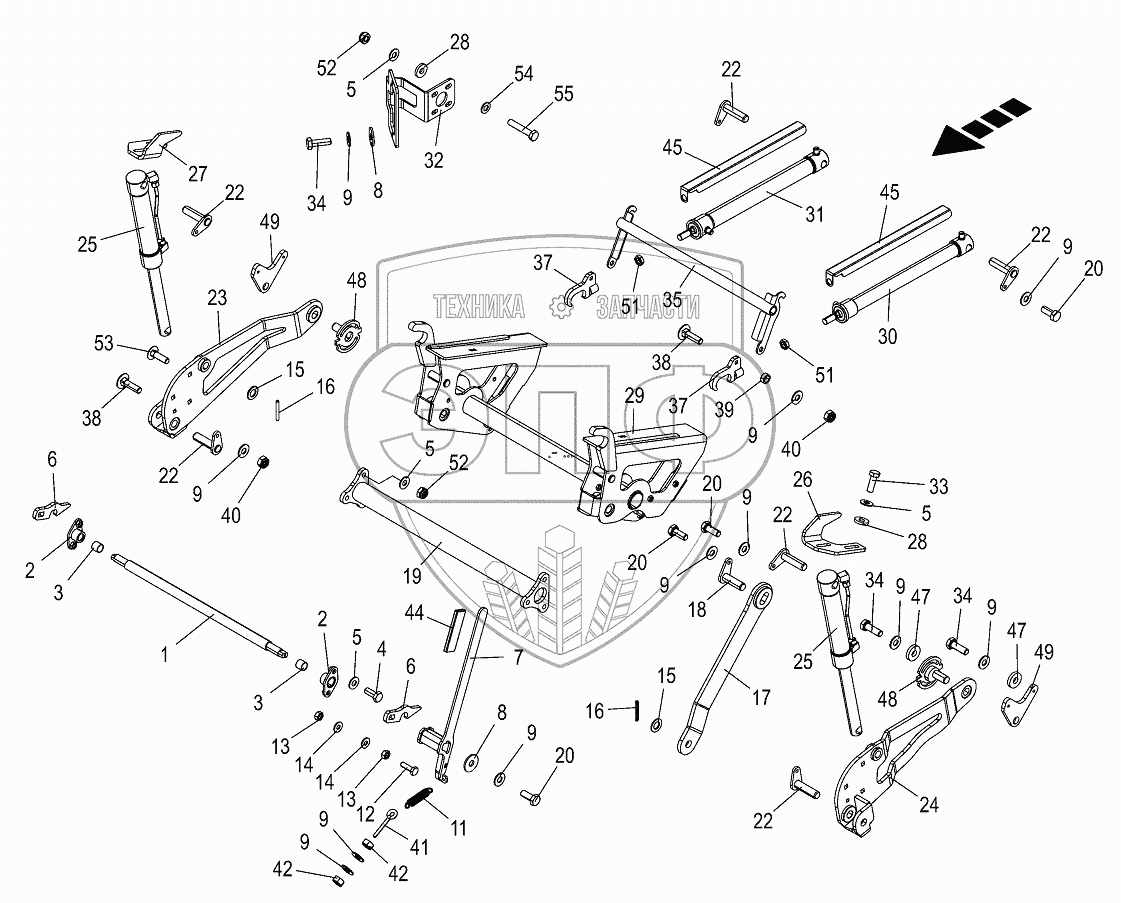

Каталог запасных частей к технике: KRONE BIG-X-530. Swivelling device
/45.gif)
1
2
2
3
3
4
5
5
5
5
6
6
7
8
8
9
9
9
9
9
9
9
9
9
9
9
11
12
13
13
14
14
15
15
16
16
17
18
19
20
20
20
20
22
22
22
22
22
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
34
34
35
37
37
38
38
39
40
40
41
42
42
44
45
45
47
47
48
48
49
49
51
51
52
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270094070 | 270094070 | Sealing set | Нет на складе | |
| 270094130 | 270094130 | Sealing set | Нет на складе | |
| 270120340 | 270120340 | Gasket set | Нет на складе | |
| 1 | 202213831 | Shaft | Нет на складе | |
| 2 | 202213850 | Retainer | Нет на складе | |
| 3 | 009349570 | Bearing bush | Нет на складе | |
| 4 | 009006360 | Hex head bolt | Нет на складе | |
| 5 | 009099091 | Detent edged washer | Нет на складе | |
| 6 | 202213821 | Hook | Нет на складе | |
| 7 | 202213812 | Lever | Нет на складе | |
| 8 | 009106030 | Washer | Нет на складе | |
| 9 | 009099081 | Detent edged washer | Нет на складе | |
| 11 | 002823611 | Tension spring | Нет на складе | |
| 12 | 009006080 | Hex head bolt | Нет на складе | |
| 13 | 009082080 | Hex nut | Нет на складе | |
| 14 | 009099061 | Detent edged washer | Нет на складе | |
| 15 | 009105122 | Washer | Нет на складе | |
| 16 | 009126162 | Roll pin | Нет на складе | |
| 17 | 200290352 | Connecting link | Нет на складе | |
| 18 | 200290322 | Bolt 20 x 65 | Нет на складе | |
| 19 | 200291272 | Tie bar | Нет на складе | |
| 20 | 009006140 | Hex head bolt | Нет на складе | |
| 22 | 200290331 | Bolt long 20 X 74 | Нет на складе | |
| 23 | 200290315 | Lever | Нет на складе | |
| 24 | 200290304 | Lever | Нет на складе | |
| 25 | 270083224 | Hyd. cylinder | Нет на складе | |
| 26 | 202214283 | Angle | Нет на складе | |
| 27 | 202214274 | Angle | Нет на складе | |
| 28 | 009103611 | Washer | Нет на складе | |
| 29 | 200291265 | Frame | Нет на складе | |
| 30 | 270083203 | Hyd. cylinder | Нет на складе | |
| 31 | 270083213 | Hyd. cylinder | Нет на складе | |
| 32 | 202232551 | Retainer | Нет на складе | |
| 33 | 009006370 | Hex head bolt | Нет на складе | |
| 34 | 009006160 | Hex head bolt | Нет на складе | |
| 35 | 202239493 | Cylinder support | Нет на складе | |
| 37 | 202250861 | Catching box | Нет на складе | |
| 38 | 009048131 | Coach bolt | Нет на складе | |
| 39 | 002150040 | Bushing | Нет на складе | |
| 40 | 009087060 | Locknut | Нет на складе | |
| 41 | 009183091 | Eye screw | Нет на складе | |
| 42 | 009082100 | Hex nut | Нет на складе | |
| 44 | 270145660 | Hand grip | Нет на складе | |
| 45 | 202286360 | Guard plate | Нет на складе | |
| 47 | 009103660 | Washer | Нет на складе | |
| 48 | 204218030 | Excentric | Нет на складе | |
| 49 | 204217950 | Holding plate | Нет на складе | |
| 51 | 009085212 | Hex nut-low form | Нет на складе | |
| 52 | 009087580 | Locknut | Нет на складе | |
| 53 | 009047542 | Coach bolt | Нет на складе | |
| 54 | 009104140 | Washer | Нет на складе | |
| 55 | 009014340 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
