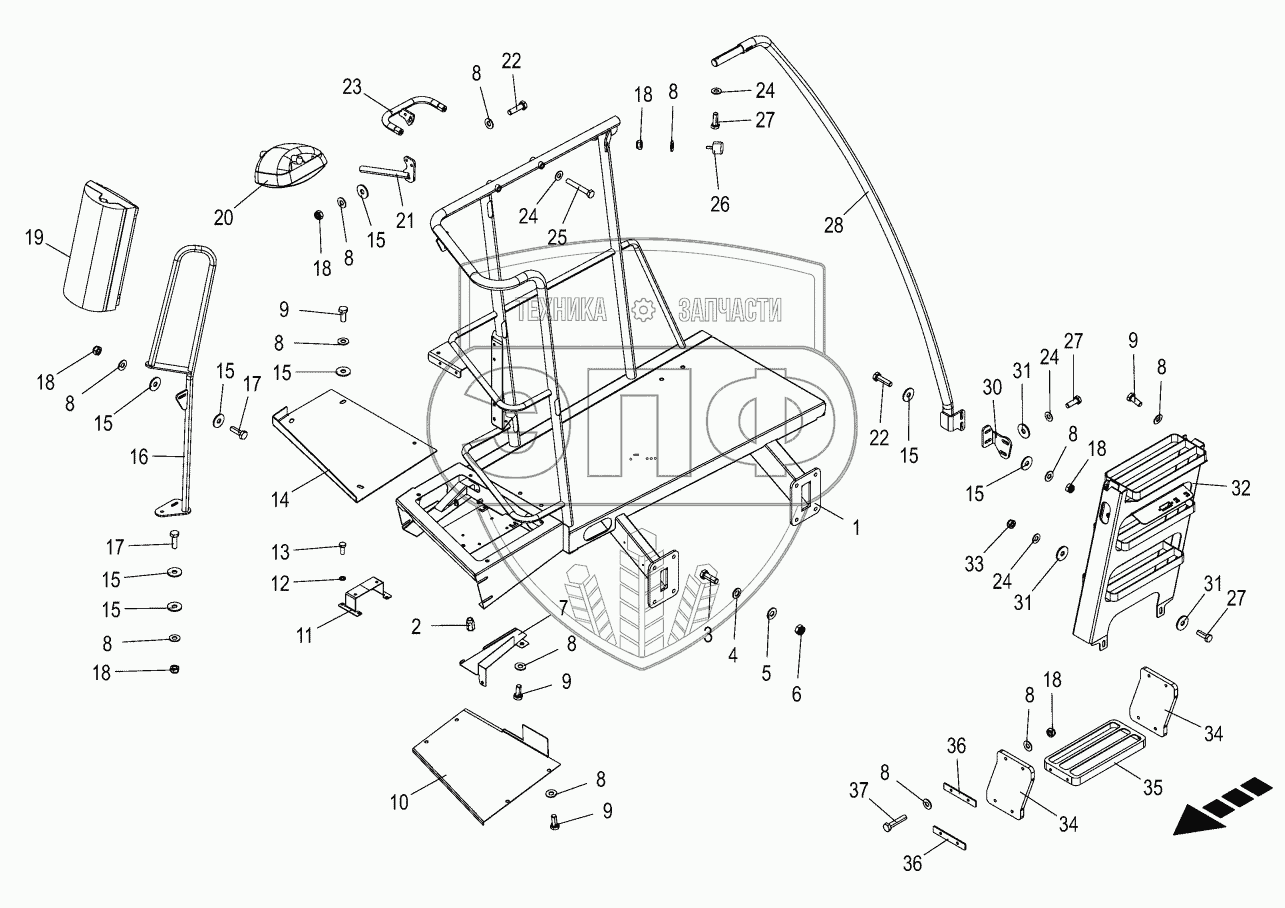

Каталог запасных частей к технике: KRONE BIG-X-530. Platform - right 905001 - 932000
/181.gif)
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
10
11
12
13
14
15
15
15
15
15
15
15
15
16
17
17
18
18
18
18
18
18
19
20
21
22
22
23
24
24
24
24
25
26
27
27
27
28
30
31
31
31
32
33
34
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 204202000 | Platform right with nuts | Нет на складе | |
| 2 | 900001130 | Blind rivet nut | Нет на складе | |
| 3 | 009006570 | Hex head bolt | Нет на складе | |
| 4 | 009105061 | Washer | Нет на складе | |
| 5 | 009099101 | Detent edged washer | Нет на складе | |
| 6 | 009087010 | Locknut | Нет на складе | |
| 7 | 204202100 | Cable cover | Нет на складе | |
| 8 | 009099081 | Detent edged washer | Нет на складе | |
| 9 | 009006140 | Hex head bolt | Нет на складе | |
| 10 | 202231242 | Splash guard rh | Нет на складе | |
| 11 | 202248021 | KMB support | Нет на складе | |
| 12 | 900013800 | Detent edged washer | Нет на складе | |
| 13 | 009006070 | Hex head bolt | Нет на складе | |
| 14 | 202231251 | Cover rh | Нет на складе | |
| 15 | 009106030 | Washer | Нет на складе | |
| 16 | 202266650 | Holder mirror rh | Нет на складе | |
| 17 | 009006160 | Hex head bolt | Нет на складе | |
| 18 | 009087060 | Locknut | Нет на складе | |
| 19 | 200818270 | Mirror elect. adjustable | Нет на складе | |
| 20 | 200829460 | Wide-angled mirror electr. adjust | Нет на складе | |
| 21 | 202242240 | Holder anti-collision mirror | Нет на складе | |
| 22 | 009006170 | Hex head bolt | Нет на складе | |
| 23 | 202242210 | Support anti-collision mirror | Нет на складе | |
| 24 | 009099091 | Detent edged washer | Нет на складе | |
| 25 | 009002871 | Hex head bolt | Нет на складе | |
| 26 | 009242630 | Rubber pad | Нет на складе | |
| 27 | 009006370 | Hex head bolt | Нет на складе | |
| 28 | 202242920 | Rh handrail | Нет на складе | |
| 30 | 202243110 | Angle | Нет на складе | |
| 31 | 009103530 | Washer | Нет на складе | |
| 32 | 202222205 | Ladder rh. | Нет на складе | |
| 33 | 009087580 | Locknut | Нет на складе | |
| 34 | 202228931 | Rubber flap | Нет на складе | |
| 35 | 270016090 | Support draw bar | Нет на складе | |
| 36 | 202228960 | Sheet | Нет на складе | |
| 37 | 009016131 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
