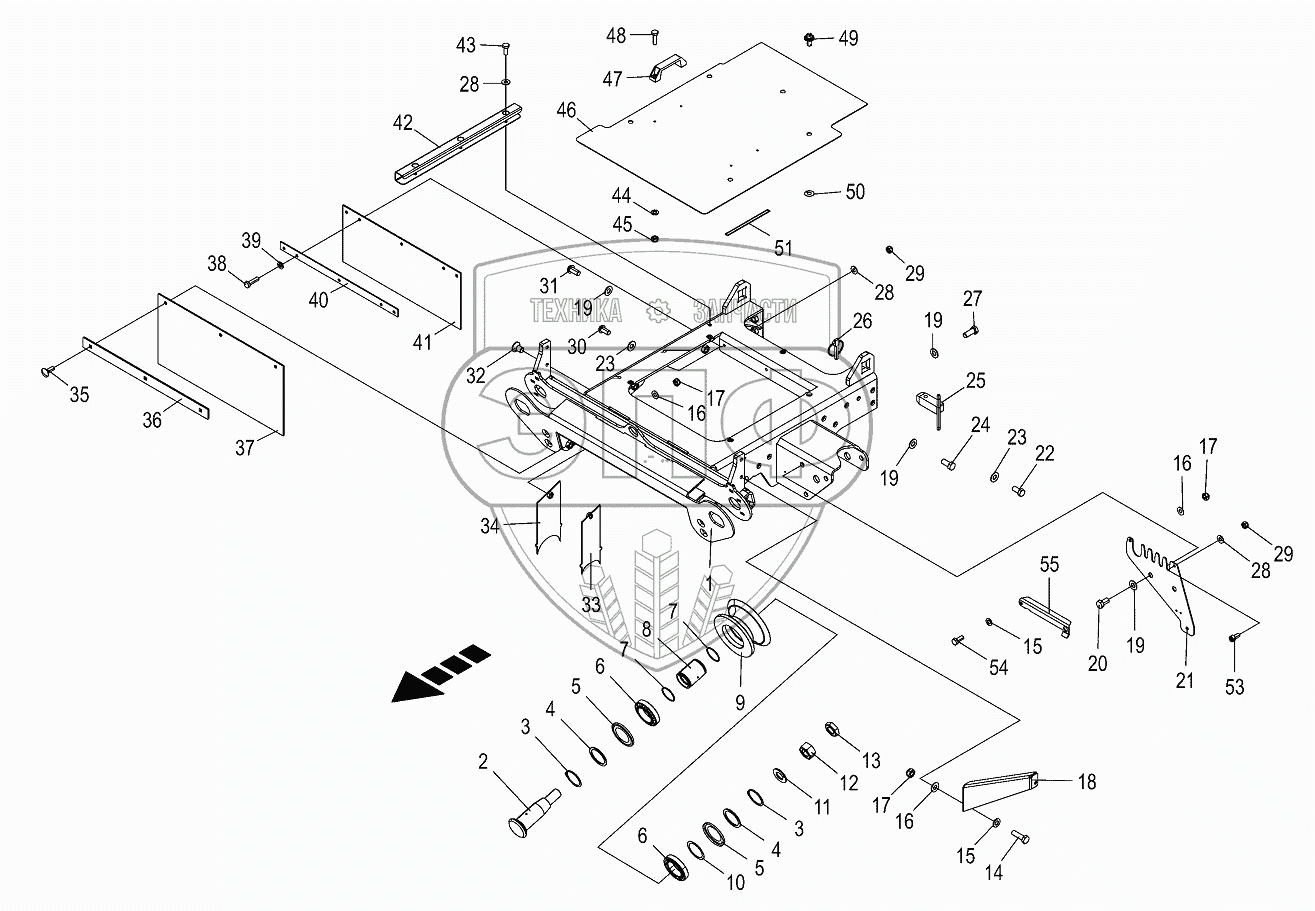

Каталог запасных частей к технике: KRONE BIG-X-530. Cover- Feeder Housing
/5.gif)
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
16
17
17
17
18
19
19
19
19
20
21
22
23
23
24
25
26
27
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202210205 | Cover | Нет на складе | |
| 2 | 202285490 | Bolt | Нет на складе | |
| 3 | 009115610 | Circlip | Нет на складе | |
| 4 | 009107401 | Supporting disc | Нет на складе | |
| 5 | 900028440 | Nilos ring | Нет на складе | |
| 6 | 009321790 | Taper roller bearing | Нет на складе | |
| 7 | 009375450 | O-ring | Нет на складе | |
| 8 | 202286310 | Bushing taper roller bearing | Нет на складе | |
| 9 | 202286320 | Pendulum roll | Нет на складе | |
| 10 | 009110030 | Shim ring | Нет на складе | |
| 10 | 009110020 | Shim ring | Нет на складе | |
| 10 | 009110010 | Shim ring | Нет на складе | |
| 11 | 009105152 | Washer | Нет на складе | |
| 12 | 009080391 | Hex nut | Нет на складе | |
| 13 | 009085401 | Hex nut-low form | Нет на складе | |
| 14 | 009006380 | Hex head bolt | Нет на складе | |
| 15 | 009104140 | Washer | Нет на складе | |
| 16 | 009099091 | Detent edged washer | Нет на складе | |
| 17 | 009087580 | Locknut | Нет на складе | |
| 18 | 202291480 | Hose guide | Нет на складе | |
| 19 | 009099121 | Detent edged washer | Нет на складе | |
| 20 | 009002161 | Hex head bolt | Нет на складе | |
| 21 | 202291461 | Hose support | Нет на складе | |
| 22 | 009006550 | Hex head bolt | Нет на складе | |
| 23 | 009099101 | Detent edged washer | Нет на складе | |
| 24 | 900015020 | Hex head bolt | Нет на складе | |
| 25 | 202271841 | Bolt | Нет на складе | |
| 26 | 009170122 | Linch pin | Нет на складе | |
| 27 | 009006750 | Hex head bolt | Нет на складе | |
| 28 | 009099081 | Detent edged washer | Нет на складе | |
| 29 | 009087060 | Locknut | Нет на складе | |
| 30 | 900012870 | Fillister head screw | Нет на складе | |
| 31 | 900024890 | Oval-head screw hexagon socket | Нет на складе | |
| 32 | 009040022 | Countersunkscrew | Нет на складе | |
| 33 | 200273140 | Slot cover-left | Нет на складе | |
| 34 | 200273150 | Slot cover-right | Нет на складе | |
| 35 | 009047451 | Coach bolt | Нет на складе | |
| 36 | 202210221 | Strut | Нет на складе | |
| 37 | 202210211 | RUBBER | Нет на складе | |
| 38 | 009006170 | Hex head bolt | Нет на складе | |
| 39 | 009104130 | Washer | Нет на складе | |
| 40 | 202210381 | Strut | Нет на складе | |
| 41 | 202210231 | Rubber plate | Нет на складе | |
| 42 | 202269502 | Cable duct cover | Нет на складе | |
| 43 | 009006140 | Hex head bolt | Нет на складе | |
| 44 | 009104111 | Washer | Нет на складе | |
| 45 | 009087041 | Locknut | Нет на складе | |
| 46 | 202210463 | Maintenance flap | Нет на складе | |
| 47 | 009249150 | Hand grip | Нет на складе | |
| 48 | 009006080 | Hex head bolt | Нет на складе | |
| 49 | 009242460 | Locking spigot | Нет на складе | |
| 50 | 009242510 | Retaining washer | Нет на складе | |
| 51 | 009383030 | Sealing strip-Id.-no.= 1m | Нет на складе | |
| 53 | 009030731 | Allen screw | Нет на складе | |
| 54 | 009006360 | Hex head bolt | Нет на складе | |
| 55 | 204213750 | Locking plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
