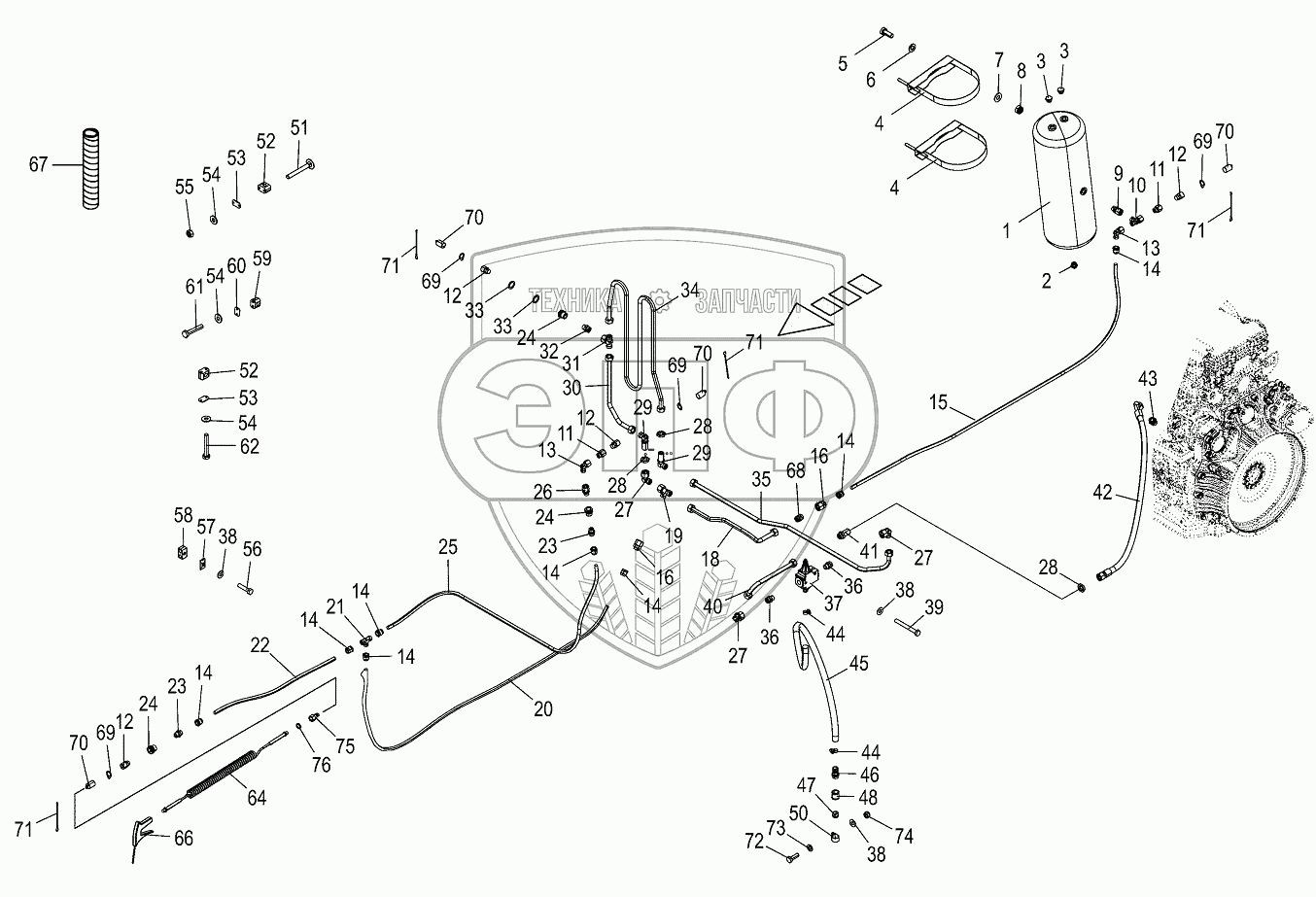

Каталог запасных частей к технике: KRONE BIG-X-530. Compressed air system
/68.gif)
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
12
12
13
13
14
14
14
14
14
14
14
14
15
16
16
18
19
20
21
22
23
23
24
24
24
25
26
27
27
27
28
28
28
29
29
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
42
43
44
44
45
46
47
48
50
51
52
52
53
53
54
54
54
55
56
57
58
59
60
61
62
64
66
67
68
69
69
69
69
70
70
70
70
71
71
71
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009450880 | 009450880 | Thrust ring | Нет на складе | |
| 009450890 | 009450890 | O-ring | Нет на складе | |
| 009450890 | 009450890 | O-ring | Нет на складе | |
| 009450880 | 009450880 | Thrust ring | Нет на складе | |
| 1 | 009450650 | Air pressure container | Нет на складе | |
| 2 | 009450671 | Drain valve | Нет на складе | |
| 3 | 009454880 | Hollow screw | Нет на складе | |
| 4 | 009450661 | Tension band | Нет на складе | |
| 5 | 009006360 | Hex head bolt | Нет на складе | |
| 6 | 009104140 | Washer | Нет на складе | |
| 7 | 009099091 | Detent edged washer | Нет на складе | |
| 8 | 009087580 | Locknut | Нет на складе | |
| 9 | 009193540 | Male connector | Нет на складе | |
| 10 | 009210750 | Adjustable L connection | Нет на складе | |
| 11 | 900024720 | Screw-on connection | Нет на складе | |
| 12 | 270040290 | Clutch w. external screw threa | Нет на складе | |
| 13 | 009210651 | Angle lug | Нет на складе | |
| 14 | 009454870 | Snap-on connection | Нет на складе | |
| 15 | 202267651 | Plastic tube | Нет на складе | |
| 16 | 009211840 | Reducer fitting | Нет на складе | |
| 18 | 202267981 | Compress. air line | Нет на складе | |
| 19 | 009212380 | Adjustable L connection | Нет на складе | |
| 20 | 202267661 | Plastic tube | Нет на складе | |
| 21 | 009210731 | T-connector | Нет на складе | |
| 22 | 202267681 | Plastic tube | Нет на складе | |
| 23 | 009210622 | Male connector | Нет на складе | |
| 24 | 900005430 | Sleeve bulkhead | Нет на складе | |
| 25 | 202267671 | Plastic tube | Нет на складе | |
| 26 | 009193200 | Straight screw-in connection | Нет на складе | |
| 27 | 009211730 | Angle lug | Нет на складе | |
| 28 | 009210951 | Hex nut-low form | Нет на складе | |
| 29 | 009211191 | Connector | Нет на складе | |
| 30 | 202267970 | Compressed air line | Нет на складе | |
| 31 | 900000320 | T connector | Нет на складе | |
| 32 | 009211792 | Male connector | Нет на складе | |
| 33 | 009107190 | Supporting disc | Нет на складе | |
| 34 | 202267960 | Compressed air line | Нет на складе | |
| 35 | 202267950 | Compress.air line | Нет на складе | |
| 36 | 009211741 | Male connector | Нет на складе | |
| 37 | 009454311 | Pressure governor | Нет на складе | |
| 38 | 009099081 | Detent edged washer | Нет на складе | |
| 39 | 009010491 | Hex head bolt | Нет на складе | |
| 40 | 202267940 | Compressed air line | Нет на складе | |
| 41 | 009212510 | Straight 2-way connector | Нет на складе | |
| 42 | 900026020 | Teflon hose | Нет на складе | |
| 43 | 900025140 | Screw-in support | Нет на складе | |
| 44 | 009240490 | Tube clip | Нет на складе | |
| 45 | 202267640 | Hose | Нет на складе | |
| 46 | 270065870 | Hose connector | Нет на складе | |
| 47 | 270065880 | Silencer | Нет на складе | |
| 48 | 270065890 | Passage sleeve | Нет на складе | |
| 50 | 900004190 | Tube clip w. rubber | Нет на складе | |
| 51 | 900005570 | Coach bolt | Нет на складе | |
| 52 | 270059030 | Tube clamp -2 halves | Нет на складе | |
| 53 | 009251450 | Cover plate | Нет на складе | |
| 54 | 009099061 | Detent edged washer | Нет на складе | |
| 55 | 009082080 | Hex nut | Нет на складе | |
| 56 | 009010421 | Hex head bolt | Нет на складе | |
| 57 | 009251340 | Cover plate | Нет на складе | |
| 58 | 009251600 | Tube clamp-2 halves | Нет на складе | |
| 59 | 270050850 | Tube clamp-2 halves | Нет на складе | |
| 60 | 270051420 | Cover plate | Нет на складе | |
| 61 | 009002422 | Нeх head bolt | Нет на складе | |
| 62 | 009014100 | Hex head bolt | Нет на складе | |
| 64 | 009402151 | Spiral hose | Нет на складе | |
| 66 | 009402670 | Blow-out gun | Нет на складе | |
| 67 | 270045720 | Spiral strip-Id.-no.=1m | Нет на складе | |
| 68 | 009211700 | Connector | Нет на складе | |
| 69 | 202290120 | Strap | Нет на складе | |
| 70 | 270151960 | Dust protection cap KD dust | Нет на складе | |
| 71 | 009226230 | Chain | Нет на складе | |
| 72 | 009006160 | Hex head bolt | Нет на складе | |
| 73 | 009104130 | Washer | Нет на складе | |
| 74 | 009087060 | Locknut | Нет на складе | |
| 75 | 270151830 | Nipple | Нет на складе | |
| 76 | 900028260 | Seal ring | Нет на складе | |
| 79 | 009105141 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
