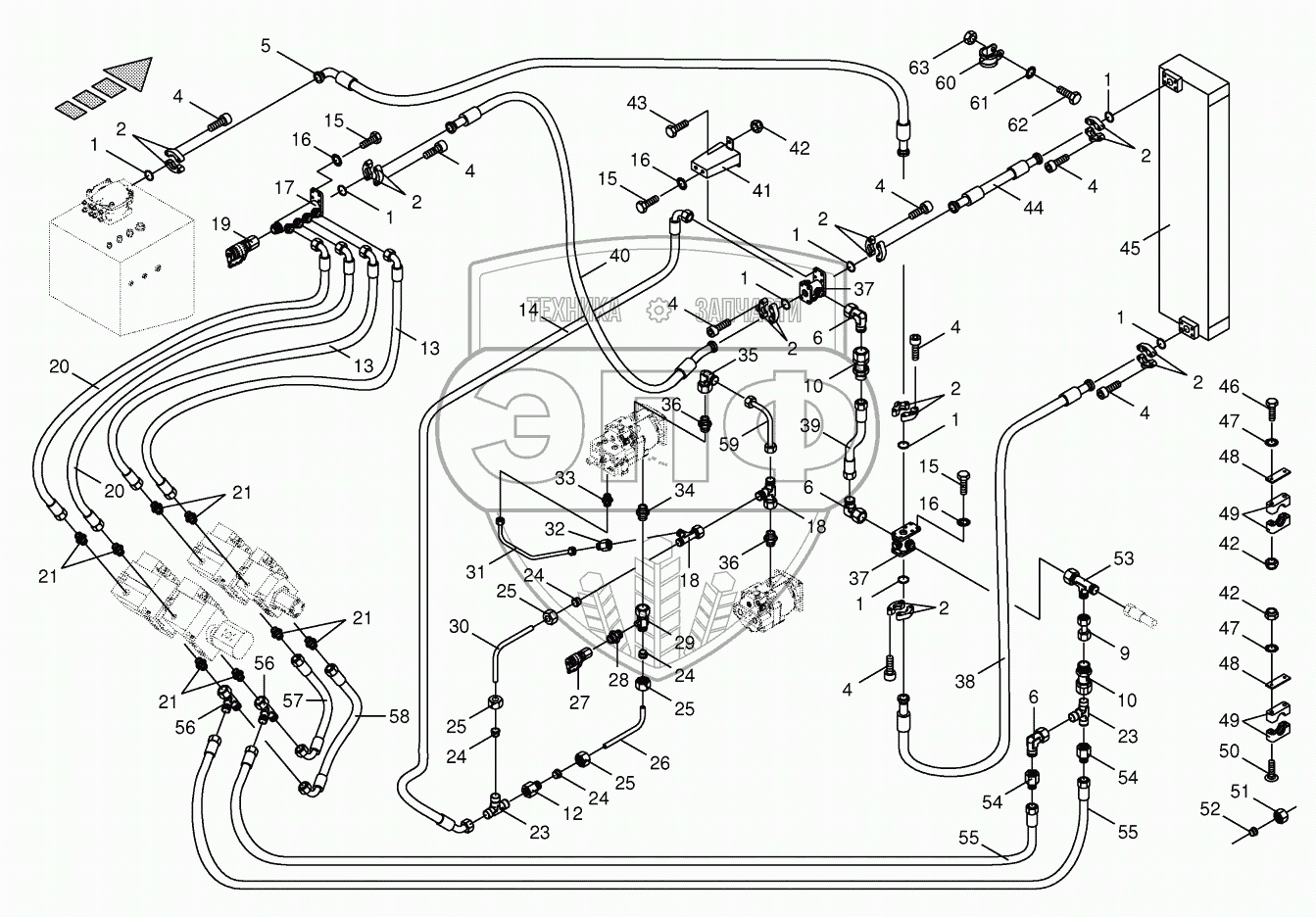

Каталог запасных частей к технике: KRONE BiG X 500. Housing line / oil cooler
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
4
4
4
4
4
4
4
4
5
6
6
6
9
10
10
12
13
13
14
15
15
15
16
16
16
17
18
18
19
20
20
21
21
21
21
23
23
24
24
24
24
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
42
42
43
44
45
46
46
46
47
47
48
48
49
49
49
49
49
49
49
49
49
50
51
52
53
54
54
55
55
56
56
57
58
59
60
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 937 647 0 | O-ring | Нет на складе | |
| 2 | 00 919 366 1 | SAE-flange section -2 halves | Нет на складе | |
| 4 | 00 903 141 2 | Allen screw | Нет на складе | |
| 5 | 00 919 872 0 | High pressure hose line | Нет на складе | |
| 6 | 00 920 822 0 | Angle lug | Нет на складе | |
| 9 | 27 000 210 0 | Double nipple | Нет на складе | |
| 10 | 00 229 711 1 | Non-return valve | Нет на складе | |
| 12 | 00 919 659 0 | Reducer fitting | Нет на складе | |
| 13 | 27 001 000 0 | High pressure hose line | Нет на складе | |
| 14 | 27 003 916 0 | High pressure hose line | Нет на складе | |
| 15 | 00 900 653 0 | Hex head bolt | Нет на складе | |
| 16 | 00 909 910 1 | Detent edged washer | Нет на складе | |
| 17 | 00 214 759 1 | Collector -pump | Нет на складе | |
| 18 | 00 921 238 0 | Adjustable L connection | Нет на складе | |
| 19 | 27 001 019 0 | Connector f.mini-test equipm. | Нет на складе | |
| 20 | 27 000 998 0 | High pressure hose line | Нет на складе | |
| 21 | 90 000 084 0 | Male connector | Нет на складе | |
| 23 | 27 003 870 0 | T-reduction | Нет на складе | |
| 24 | 00 921 183 1 | Cutting ring | Нет на складе | |
| 25 | 00 921 182 0 | Nozzle disc cap | Нет на складе | |
| 26 | 00 228 732 1 | Hydraulic line | Нет на складе | |
| 27 | 00 920 868 0 | Connector f.mini-test equipm. | Нет на складе | |
| 28 | 00 920 818 0 | Male connector | Нет на складе | |
| 29 | 00 919 667 0 | T-connection element | Нет на складе | |
| 30 | 00 228 733 1 | Hydraulic line | Нет на складе | |
| 31 | 20 021 193 0 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 32 | 00 919 960 0 | Reducer fitting | Нет на складе | |
| 33 | 00 919 964 0 | Male connector | Нет на складе | |
| 34 | 00 919 919 1 | Male connector | Нет на складе | |
| 35 | 00 921 173 0 | Angle lug | Нет на складе | |
| 36 | 00 919 935 1 | Male connector | Нет на складе | |
| 37 | 00 214 760 0 | Collector -radiator | Нет на складе | |
| 38 | 00 919 870 0 | High pressure hose line | Нет на складе | |
| 39 | 27 000 156 0 | High pressure hose line | Нет на складе | |
| 40 | 27 003 926 0 | High pressure hose line | Нет на складе | |
| 41 | 20 020 402 0 | Support | Нет на складе | |
| 42 | 00 908 758 0 | Locknut | Нет на складе | |
| 43 | 00 900 634 0 | Hex head bolt | Нет на складе | |
| 44 | 00 919 869 0 | High pressure hose line | Нет на складе | |
| 45 | 00 214 191 1 | Oil cooler | Нет на складе | |
| 46 | 00 901 438 0 | Hex head bolt | Нет на складе | |
| 46 | 00 901 439 1 | Hex head bolt | Нет на складе | |
| 46 | 00 901 447 0 | Hex head bolt | Нет на складе | |
| 47 | 00 909 909 1 | Detent edged washer | Нет на складе | |
| 48 | 00 925 125 1 | Cover plate | Нет на складе | |
| 49 | 27 003 935 0 | Tube clamp -2 halves | Нет на складе | |
| 49 | 00 925 150 1 | Tube clamp -2 halves | Нет на складе | |
| 49 | 27 003 904 0 | Tube clamp -2 halves | Нет на складе | |
| 50 | 90 000 076 0 | Coach bolt | Нет на складе | |
| 51 | 00 919 962 0 | Nozzle disc cap | Нет на складе | |
| 52 | 00 919 961 0 | Cutting ring | Нет на складе | |
| 53 | 00 920 827 0 | Adjustable L connection | Нет на складе | |
| 54 | 90 000 095 0 | Reducer fitting | Нет на складе | |
| 55 | 27 001 001 0 | High pressure hose line | Нет на складе | |
| 56 | 90 000 082 0 | Adjustable L connection | Нет на складе | |
| 57 | 27 001 000 0 | High pressure hose line | Нет на складе | |
| 58 | 27 000 999 0 | High pressure hose line | Нет на складе | |
| 59 | 20 023 927 0 | Hydraulic line -incl. nozzle disc cap, cutting ring | Нет на складе | |
| 60 | 00 924 066 0 | Tube clip w. rubber | Нет на складе | |
| 60 | 00 924 039 0 | Tube clip w. rubber | Нет на складе | |
| 61 | 00 909 908 1 | Detent edged washer | Нет на складе | |
| 62 | 00 900 614 0 | Hex head bolt | Нет на складе | |
| 63 | 00 908 210 0 | Hex nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
