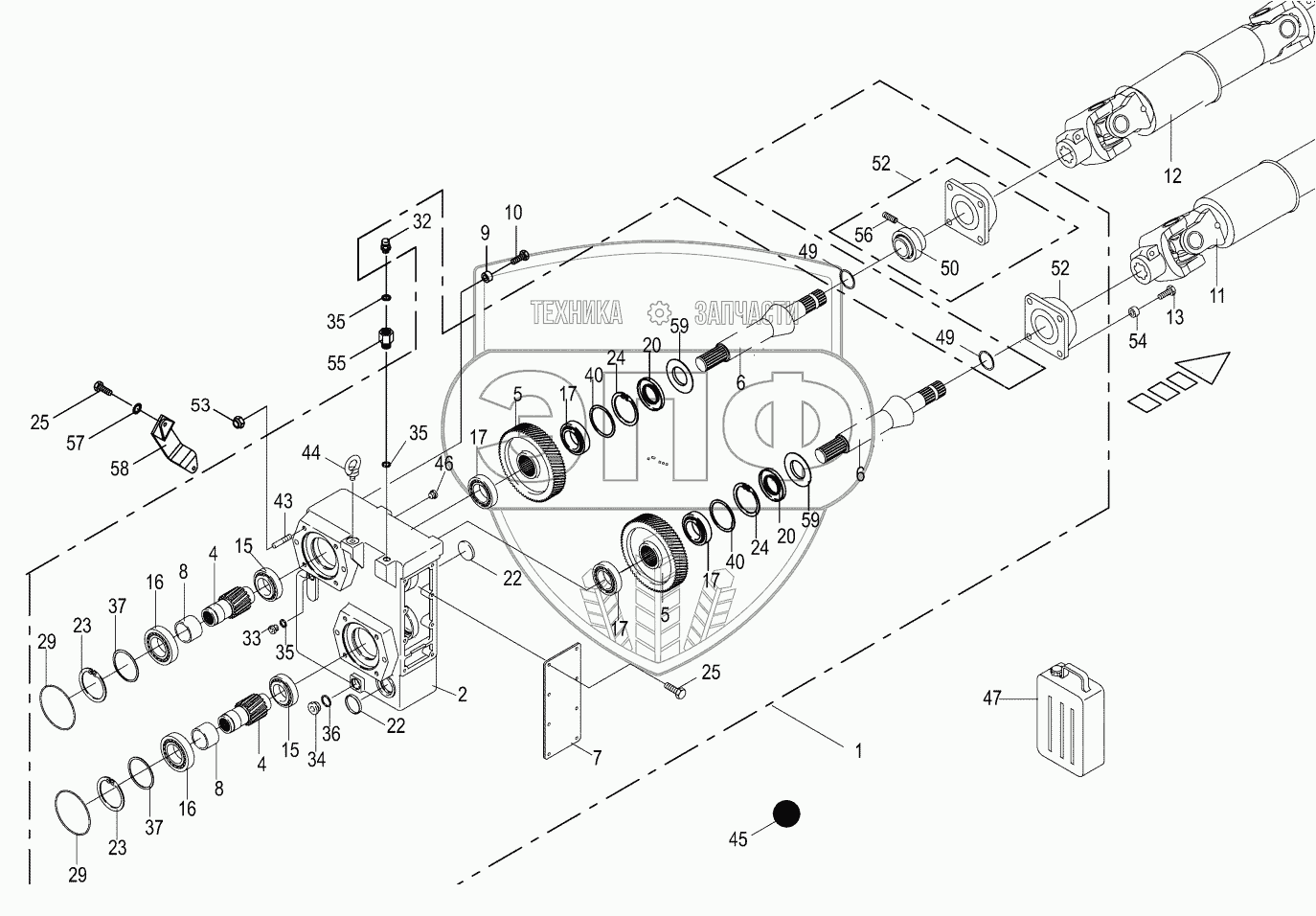

Каталог запасных частей к технике: KRONE BiG X 500. Auxiliary gearbox / Drive
1
2
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
15
15
16
16
17
17
17
17
20
20
22
22
23
23
24
24
25
25
29
29
32
33
34
35
35
35
36
37
37
37
37
37
37
40
40
40
40
40
40
43
44
45
46
47
49
49
49
49
49
49
49
49
49
50
52
52
53
54
55
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 955 807 3 | Transfer gearbox | Нет на складе | |
| 2 | 00 955 720 1 | Gearbox housing | Нет на складе | |
| 4 | 00 955 721 0 | Spur wheel shaft | Нет на складе | |
| 5 | 00 955 811 0 | Spur gear | Нет на складе | |
| 6 | 00 214 610 1 | Shaft | Нет на складе | |
| 7 | 00 955 724 0 | Cover | Нет на складе | |
| 8 | 00 955 725 0 | Bushing | Нет на складе | |
| 9 | 00 225 716 2 | Bushing | Нет на складе | |
| 10 | 00 900 678 0 | Hex head bolt | Нет на складе | |
| 11 | 00 956 094 3 | Pto drive shaft | Нет на складе | |
| 12 | 00 956 096 2 | Pto drive shaft | Нет на складе | |
| 13 | 00 901 452 0 | Hex head bolt | Нет на складе | |
| 13 | 00 901 454 0 | Hex head bolt | Нет на складе | |
| 15 | 00 932 154 0 | Taper roller bearing | Нет на складе | |
| 16 | 00 932 109 0 | Taper roller bearing | Нет на складе | |
| 17 | 00 932 110 0 | Taper roller bearing | Нет на складе | |
| 20 | 00 936 076 0 | Radial-shaft sealing ring | Нет на складе | |
| 22 | 00 955 641 0 | Cap | Нет на складе | |
| 23 | 00 911 680 0 | Circlip | Нет на складе | |
| 24 | 00 911 686 0 | Circlip | Нет на складе | |
| 25 | 00 900 614 0 | Hex head bolt | Нет на складе | |
| 29 | 00 937 588 0 | O-ring | Нет на складе | |
| 32 | 27 010 962 0 | Breather | Нет на складе | |
| 33 | 00 906 007 1 | Screw plug | Нет на складе | |
| 34 | 00 906 005 0 | Screw plug | Нет на складе | |
| 35 | 00 937 721 0 | Gasket ring | Нет на складе | |
| 36 | 00 937 751 1 | Gasket ring | Нет на складе | |
| 37 | 00 910 943 0 | Shim ring | Нет на складе | |
| 37 | 00 910 944 0 | Shim ring | Нет на складе | |
| 37 | 00 910 945 0 | Shim ring | Нет на складе | |
| 40 | 00 911 168 0 | Shim ring | Нет на складе | |
| 40 | 00 911 165 0 | Shim ring | Нет на складе | |
| 40 | 00 911 166 0 | Shim ring | Нет на складе | |
| 43 | 00 903 410 0 | Stud bolt | Нет на складе | |
| 44 | 00 906 200 0 | Eyebolt | Нет на складе | |
| 45 | 27 008 406 0 | Oil -Id.-no.= 1ltr | Нет на складе | |
| 46 | 00 219 144 0 | Screw plug | Нет на складе | |
| 47 | 27 008 490 0 | Oil -Id.-no.= 20ltr | Нет на складе | |
| 49 | 00 910 894 0 | Shim ring | Нет на складе | |
| 49 | 00 910 899 0 | Shim ring | Нет на складе | |
| 49 | 00 910 898 0 | Shim ring | Нет на складе | |
| 50 | 00 934 637 0 | Grooved ball bearing | Нет на складе | |
| 52 | 00 934 037 0 | Flange bearing -incl. bearing | Нет на складе | |
| 53 | 00 908 701 0 | Locknut | Нет на складе | |
| 54 | 00 225 951 2 | Bushing | Нет на складе | |
| 55 | 20 027 757 0 | Reducer | Нет на складе | |
| 56 | 90 001 702 0 | Threaded pin | Нет на складе | |
| 57 | 00 000 001 0 | not for this machine | Нет на складе | |
| 58 | 00 000 001 0 | not for this machine | Нет на складе | |
| 59 | 27 012 872 0 | Cover washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
